Устранение неисправностей
14
313737D
Распылитель не работает вообще
Система управления подает команду
на работу мотора, но вал мотора не
вращается. К возможным причинам
относится стопорение ротора,
обрыв соединения между мотором
и системой управления, проблема
с мотором или платой управления
или чрезмерное потребление тока
мотором.
6.
Выполнение испытания на отсутствие короткого
замыкания: Испытание проводится на большом
4-контактном монтажном соединителе мотора. Не
должно быть электропроводности между контактом 4,
заземляющим проводом или любых из остальных
3 контактов. Если испытание монтажного соединителя
мотора не прошло успешно, то замените мотор.
7.

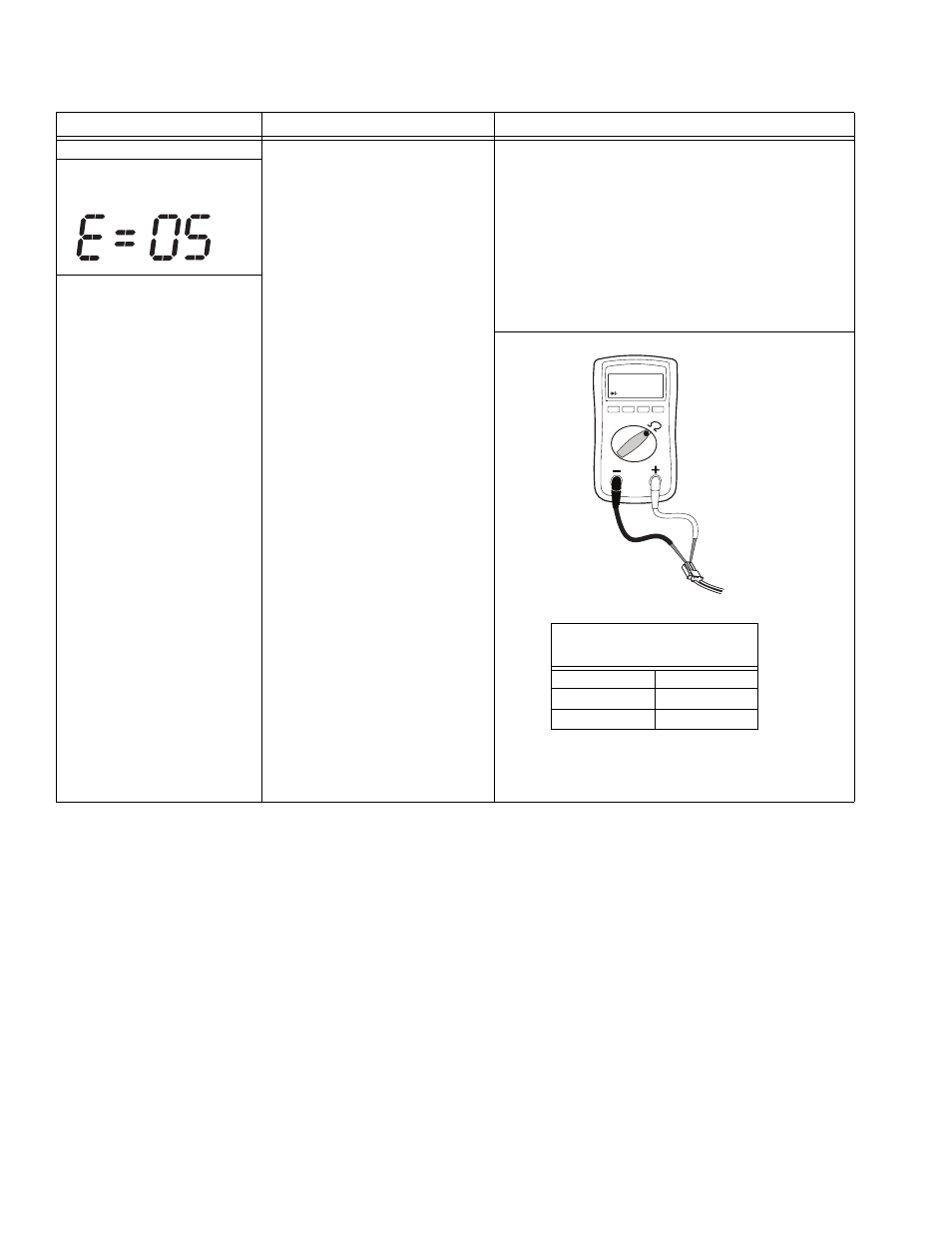

Проверка термовыключателя мотора: Отсоедините
провода термовыключателя. Переключите омметр на
шкалу измерения в омах. Омметр должен показывать
надлежащее сопротивление для каждой модели
(см. приведенную ниже таблицу).
Цифровой дисплей отображает
символ E=05
Индикатор состояния платы
управления периодически
пятикратно мигает
ТИП НЕИСПРАВНОСТИ
ЧТО СЛЕДУЕТ ПРОВЕРЯТЬ
КАК СЛЕДУЕТ ПРОВЕРЯТЬ
Таблица значений
сопротивления:
695
0 Ом
795
2 кОм
1095
3,9 кОм
-
100k ohm
ti13140a
