Устранение неисправностей
20 313737D
Плата фильтра, 240 В перем. тока
Сбросьте давление, см. стр. 7.
Снятие
1. Отверните четыре винта (38) и снимите крышку (96).
2. Отсоедините разъем дисплея (A) от платы
управления мотора (52).
3. Отверните два нижних винта (39). Отсоедините разъем
потенциометра (C) от платы управления мотора (52).
Отсоедините разъемы шнура питания (D) и разъемы
платы фильтра (J) от выключателя (33) и снимите
панель управления (68).
4. Отсоедините разъем выключателя (X) системы
WatchDog и разъем геркона (L) от платы управления
мотора.
5. Отсоедините разъемы питания платы управления
мотора (K) от платы фильтра (146).
6. Отверните четыре винта (163) на плате фильтра (146).
Установка
1. Установите плату фильтра (146) при помощи четырех
винтов (163).
2. Подсоедините разъемы питания платы управления
мотора (K) к плате фильтра (146).
3. Подсоедините разъемы питания платы фильтра (J)
к двум верхним клеммам выключателя (33)
и разъемы шнура питания (D) к двум нижним
клеммам выключателя.
4. Подсоедините разъем потенциометра (C) к плате
управления мотора (52).
5. Если присутствует
,
Подсоедините разъем
выключателя (X) системы WatchDog и разъем
геркона (L) к плате управления мотора.
6. Установите панель управления (68) и закрепите
его двумя винтами (39).
7. Подсоедините разъем дисплея (A) к плате
управления мотора (52).
8. Установите крышку (96) и закрепите ее четырьмя
винтами (38).
$ $

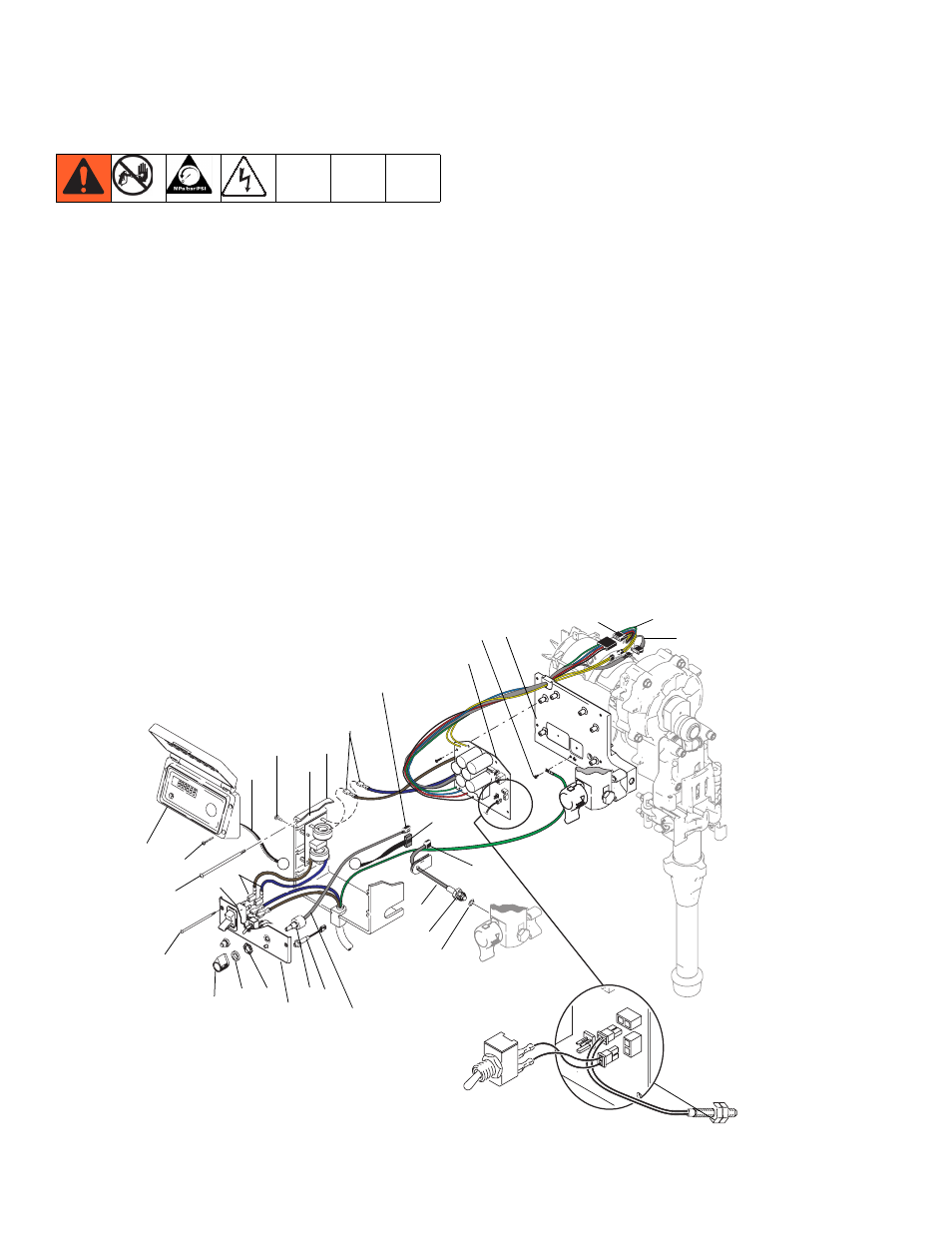

96
38
39
39
34
115 82
68
82 L
C
E
80
20
X
A
163
146
61
K
C
A
E
26 69
33
J
52
ti18843a
H
G
F
240 В переменного тока
