Устранение неисправностей
313737D
25
Установка

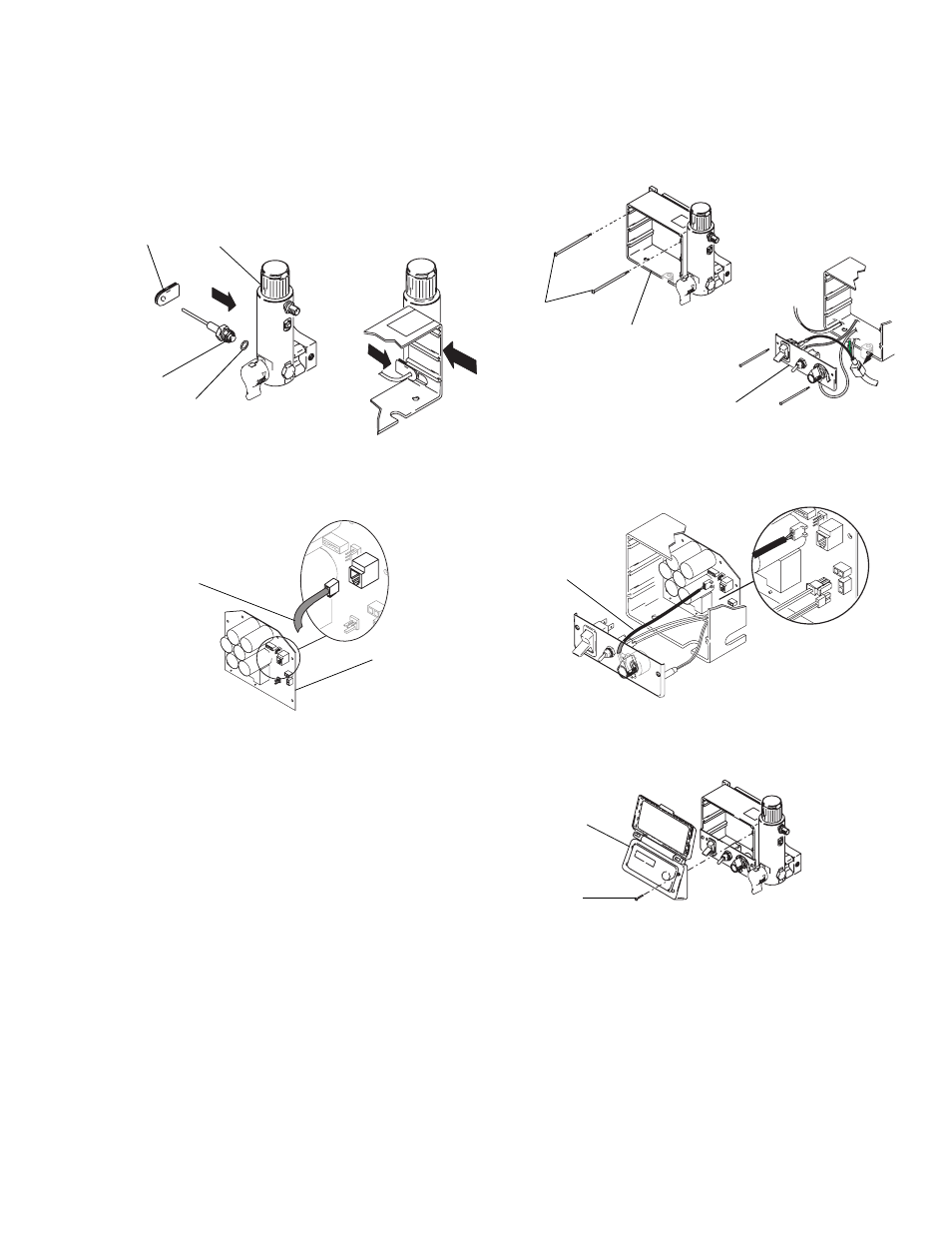

1.
Установите уплотнительное кольцо (20) и датчик (86)
в основание фильтра (67). Затяните с усилием
35-45 футов-фунт (47-61 Н•м). Установите втулку на
датчик (86) и установите датчик в блок управления.
2.
Подсоедините разъем датчика (E), выключатель
WatchDog и разъем геркона к плате управления (95).
3.
Установите блок управления (61) и панель управления
(68) и закрепите четырьмя винтами (39).
4.
Подсоедините разъем потенциометра (C),
выключатель WatchDog и разъем геркона
к плате управления.
5.
Установите крышку (96) и закрепите ее четырьмя
винтами (38).
ti7447a
40
67
20
86
ti13496a
E
95
ti12999a
ti7458a
39
61
68
ti13494a
C
ti13722a
38
96
ti13493a
