Потенциометр регулятора давления, Снятие, Установка – Инструкция по эксплуатации Graco UltraMax II Platinum 1095
Страница 22
Устранение неисправностей
22
313737D
Потенциометр регулятора давления

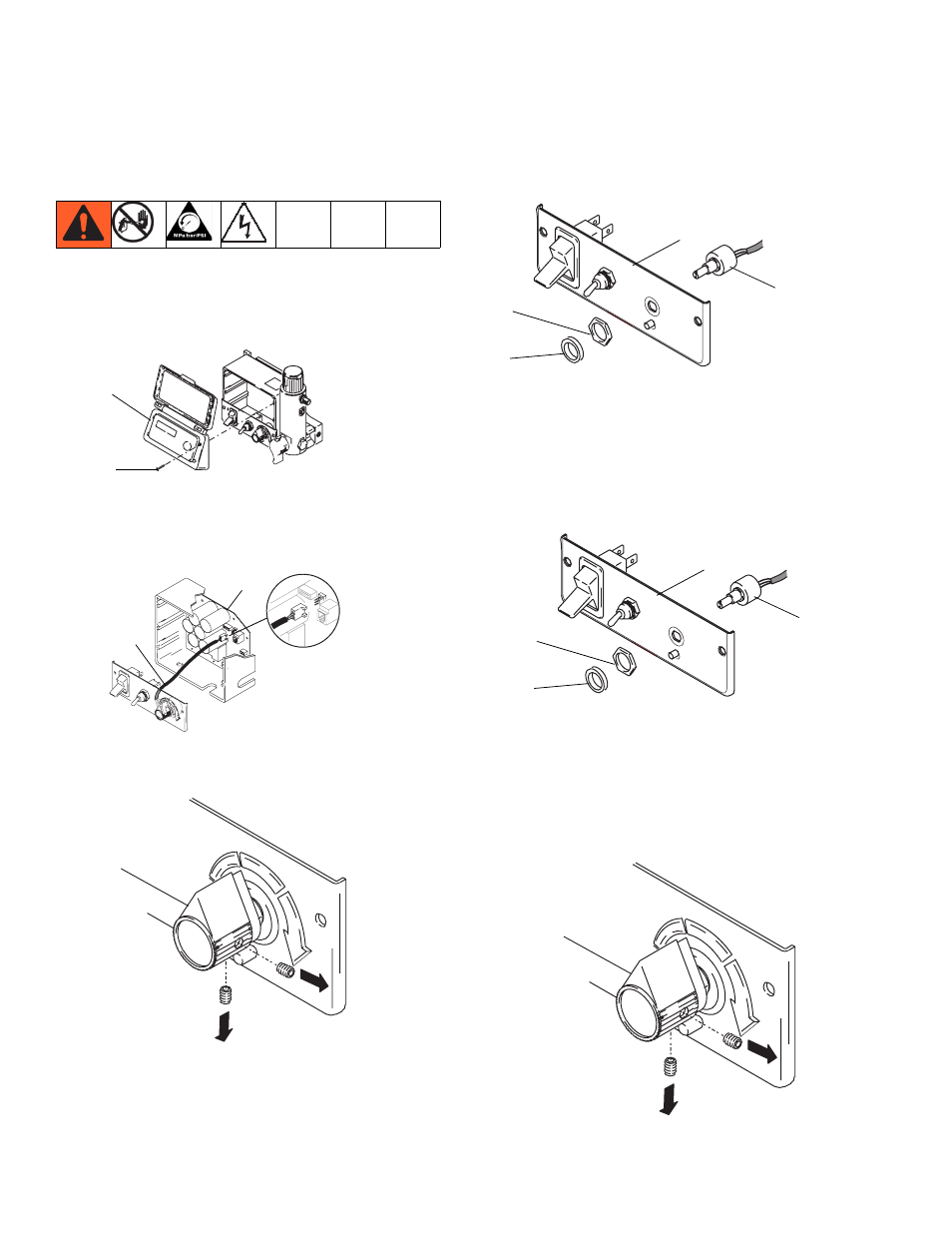

Снятие
Сбросьте давление; стр. 7. Подождите 5 минут перед
началом обслуживания.
1.
Отверните четыре винта (38) и снимите крышку (96).
2.
Выкрутите два винта и извлеките плату управления.
3.
Отсоедините разъем потенциометра (C) от платы
управления мотора (95).
4.
Снимите круглую ручку регулятора давления (34)
при помощи шестигранного ключа.
5.
Снимите прокладку (115), гайку и потенциометр (82)
с панели управления (68).
Установка
1.
Установите прокладку (115), гайку
и потенциометр (82) на панель управления (68).
Затяните гайку с усилием 30-35 дюймов-фунт
(3,25 - 4,0 Н•м).
2.
Установите круглую ручку регулятора давления (34):
проверьте соосность круглой ручки регулятора
давления с осью потенциометра. Поверните ось
по часовой стрелке до упора, и с помощью
шестигранного ключа установите круглую ручку так,
чтобы она находилась в полностью открытом
положении. Убедитесь, что установочный винт
затягивается ровно относительно оси потенциометра.
