Стандартная установка
312959K
9
Стандартная установка для операций смазывания
Условные обозначения для Р
AA
Регулятор давления пневматического насоса
AB
Лубрикатор воздуховода
AC
Фильтр воздуховода
AD
Главный воздушный спускной клапан
(обязательная установка для насоса)
AE
Кран слива жидкости (обязательная
установка)
AF
Переходник втулки
AG
Воздухопровод с заземлением
AH
Шланг для жидкости с заземлением
AJ
Впуск жидкости насоса
AK
Воздухоприемное отверстие насоса
(1/4 дюйма, резьба NPT (f))
AL
Выпускное отверстие для жидкости
(1/4 дюйма, резьба NPT (f))
AM
Отверстие линии возврата
Р
ИС

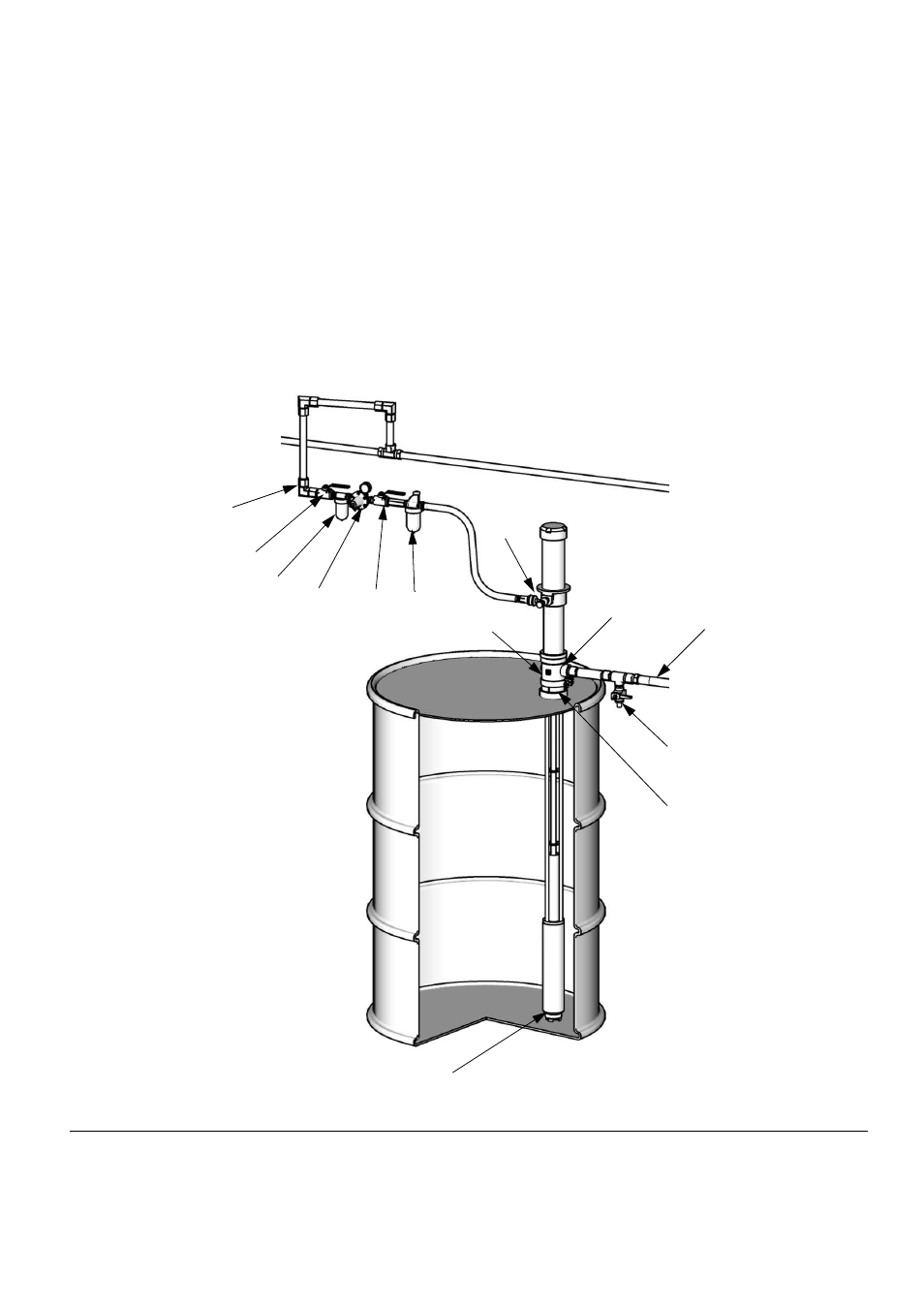

. 3. Стандартная установка для операций смазывания
ti11573a
AA
AB
AC
AD
AE
AM
AG
AH
AJ
AK
AL
AD
AF
