Ремонт
312959K
17
Разборка нижней части
насоса
1. Отвинтите соединительное кольцо (15)
пневматического двигателя. Положите
насос на бок и поворачивайте до тех пор,
пока шарик на соединительном штоке (37)
насоса не выйдет из гнезда в штоке поршня
(35) двигателя. Отделите двигатель от
поршневого насоса.
2. Отвинтите корпус впускного клапана (29) с
цилиндра поршня (58). Разберите впускной
клапан.
3. Свинтите цилиндр поршня (58) с рамы
насоса (36).
4. Нажимайте на соединительный шток
насоса (37) до тех пор, пока узел
жидкостного поршня не освободится от
соединения с рамой поршневого насоса
(36). Вытащите узел поршня и
соединительный шток из рамы. Снимите с
рамы подшипник (31) и уплотнение (51).

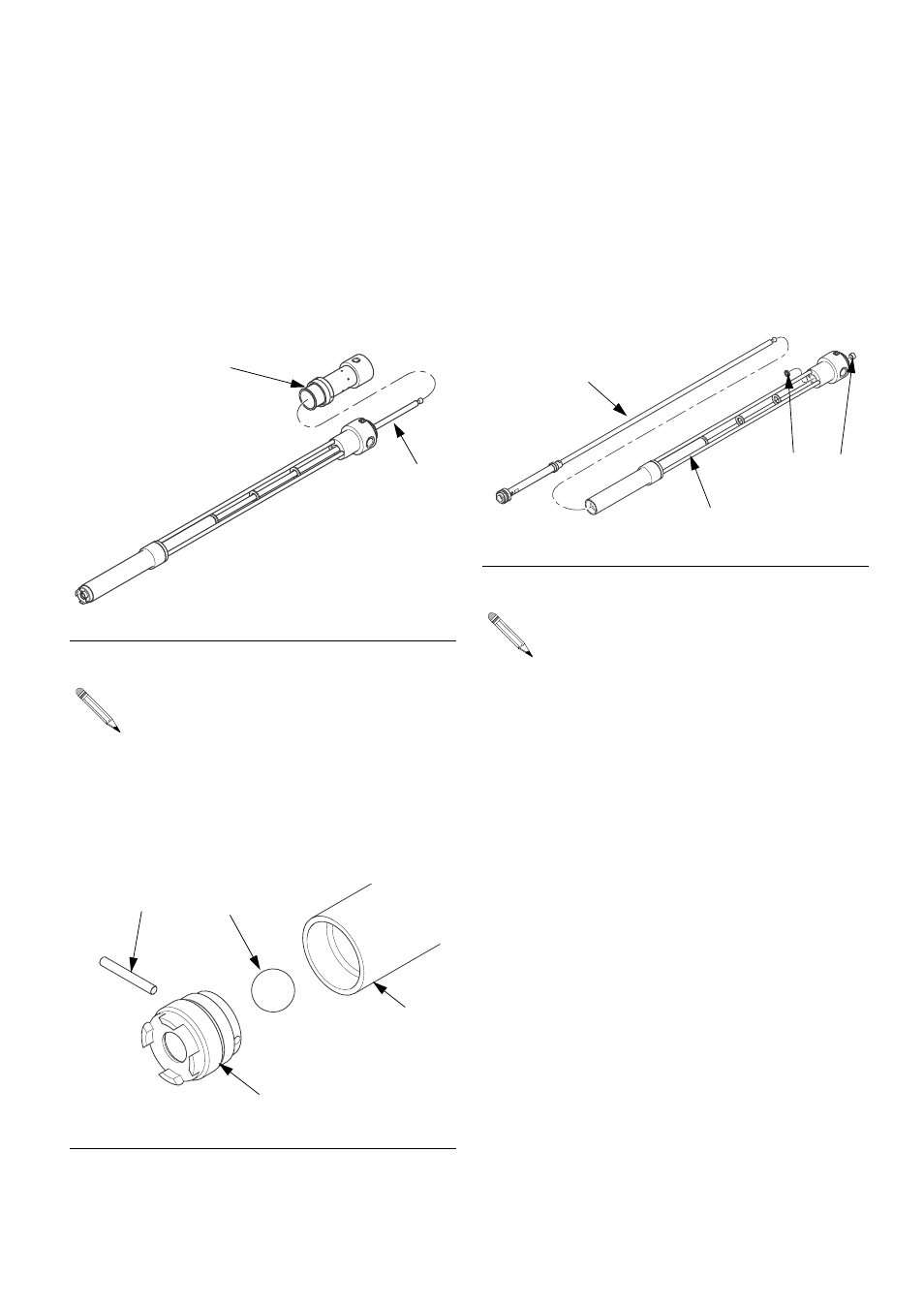

Р
ИС
. 13
Порядок выполнения ремонта
пневматического двигателя см. в
разделе Разборка пневматического
двигателя на стр. 15.
Р
ИС
. 14
TI17178a
15
37
TI17179a
28
29
5
58
Р
ИС
. 15
Задиры или неровности поверхности
на соединительных штоках (37, 19)
или на полированной внутренней
стенке рамы насоса (36) и цилиндре
поршня (58) могут привести к
преждевременному износу
уплотнения и к утечкам. Для проверки
этих деталей проведите пальцем по
поверхности или осмотрите ее на
свету, держа деталь под углом. При
необходимости, замените их.
TI17180a
37
36
51
31
