Технические данные
312959K
27

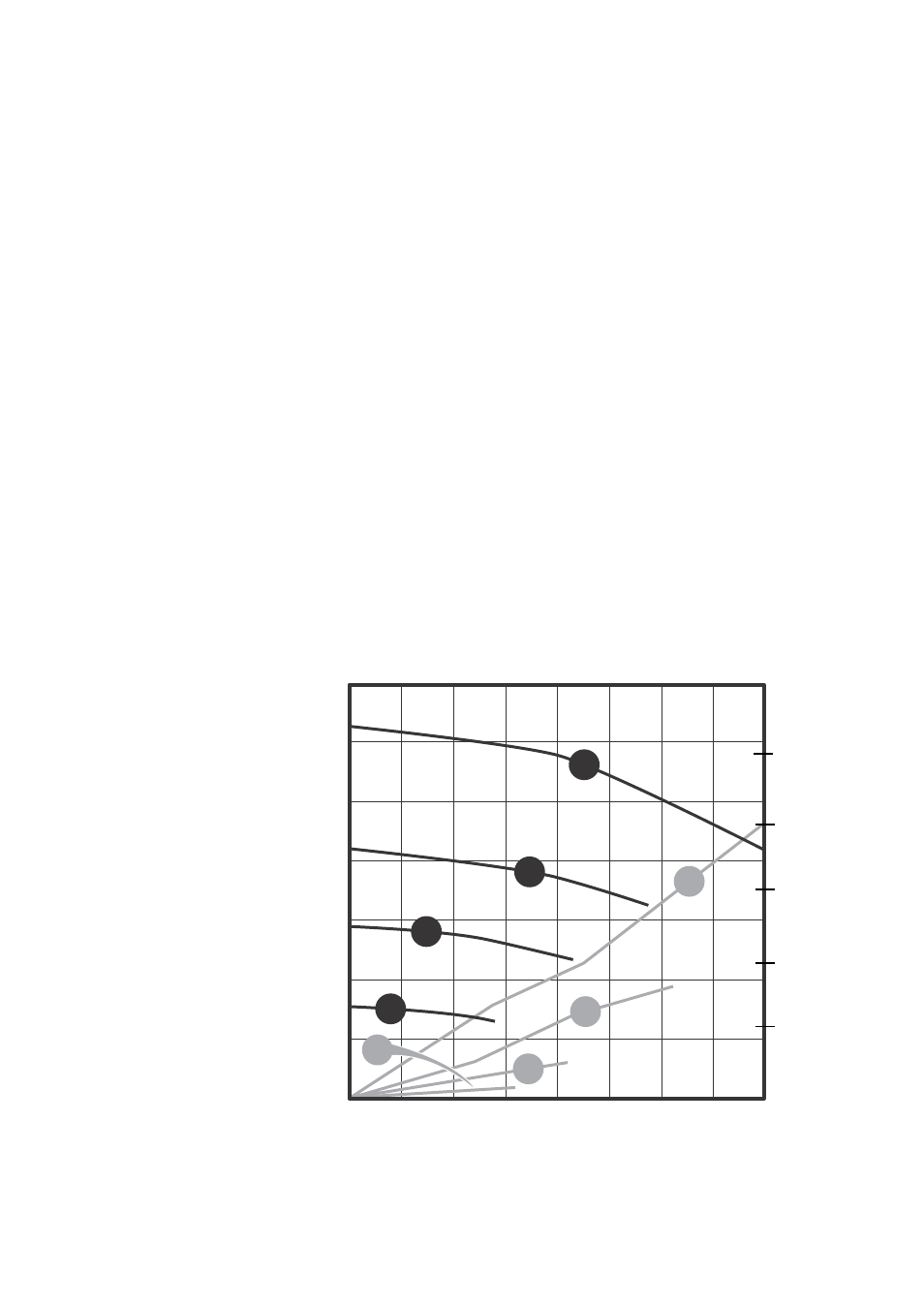

График характеристик
Расчет давления жидкости на
выходе (черные кривые)
Для расчета давления жидкости на выходе
(МПа, фунтов/кв.дюйм, бар) при определенном
потоке (л/мин, галлонов/мин) и рабочем
давлении воздуха (МПа, фунтов/кв.дюйм, бар)
используйте нижеприведенные пояснения и
график с данными по насосу.
1. Найдите требуемый поток жидкости в
нижней части графика.
2. Ведите вертикальную линию до
пересечения с выбранной кривой давления
воздуха (черного цвета). Двигайтесь влево
по горизонтали чтобы прочитать
соответствующие параметры давления на
выходе.
Расчет расхода воздуха
насосом (серые кривые)
Для расчета расхода воздуха насосом (м
3
/мин,
станд.куб.футов/мин) при определенном
потоке (л/мин, галлонов/мин) и рабочем
давлении воздуха (МПа, фунтов/кв.дюйм, бар)
используйте нижеприведенные пояснения и
график с данными по насосу.
1. Найдите требуемый поток жидкости в
нижней части графика.
2. Ведите вертикальную линию до
пересечения с выбранной кривой давления
воздуха (серого цвета). Двигайтесь вправо
по горизонтали чтобы прочитать
соответствующие параметры расхода
воздуха.
D
A
B
C
A
B
C
D
Дав
л
е
ние на
выходе
в МПа (фунтов/кв.д
ю
йм, бар)
Рас
х
од воздуха, м
3
/мин (станд. ку
б. футов/мин)
Расход жидкости, галлонов/мин (л/мин)
Условные обозначения:
A
1,2 МПа (180 фунтов/кв.дюйм, 12,4 бар)
B
0,7 МПа (100 фунтов/кв.дюйм, 7 бар)
C
0,5 МПа (70 фунтов/кв.дюйм, 5 бар)
D
0,3 МПа (40 фунтов/кв.дюйм, 2,8 бар)
350
300
250
200
150
100
50
0
(24,5, 245)
(21, 210)
(17,5, 175)
(14, 140)
(10,5, 105)
(7, 70)
(3,5, 35)
24
(0,672)
20
(0,560)
16
(0,448)
12
(0,336)
8
(0,224)
4
(0,112)
0
0.5
(1,9)
(3,8)
(5,7) (7,6)
(9,5) (11,4)
1
1.5
2
2.5
3
(13,2)
3.5
(15,1)
4
