Подготовка
12 312959K
5. Установите воздуховод (с внешним
диаметром не менее 3/8 дюйма (76 мм)) с
быстроразъемной воздушной муфтой (56).
6. Подсоедините заземленный жидкостный
шланг (AH) к жидкостному выходу
диаметром 1/2 дюйма, резьба NPT (f) (AL). В
циркуляционной системе снимите трубную
заглушку (2) и подсоедините линию
возврата жидкости к отверстию линии
возврата 3/8 дюйма, резьба NPT (f) (AM).
Заземление
1. Насос: подсоедините провод заземления (Y)
к заземляющему винту (24) и надежно
затяните винт. См. Р
ИС . 9. Подсоедините
другой конец провода к грунтовому
заземлению. Обеспечьте соответствие всем
национальным, региональным и местным
электротехническим правилам и нормам.
2. Воздушный компрессор: в соответствии с
рекомендациями производителя.
3. Шланги для жидкости: пользуйтесь только
заземленными шлангами с макс. длиной
91 м (300 футов), чтобы обеспечить
постоянное заземление.
4. Раздаточный клапан: заземление
обеспечивается посредством подключения
к надлежащим образом заземленному
шлангу для жидкости и насосу.
5. Объект распыления: в соответствии с
местными правилами и нормами.
6. Контейнер подачи жидкости: в
соответствии с местными правилами и
нормами.
7. Все используемые для промывки емкости с
растворителем, в соответствии с местными
правилами и нормами. Пользуйтесь только
металлическими электропроводящими
емкостями. Не ставьте емкость на
непроводящую поверхность, например
бумагу или картон, так как это нарушит
целостность заземления.
8. Чтобы поддержать непрерывность
заземления при промывке или сбросе
давления — плотно прижмите
металлическую поверхность распылителя
или раздаточного клапана к заземленной
металлической емкости, а затем нажмите
на пуск распылителя/клапана.

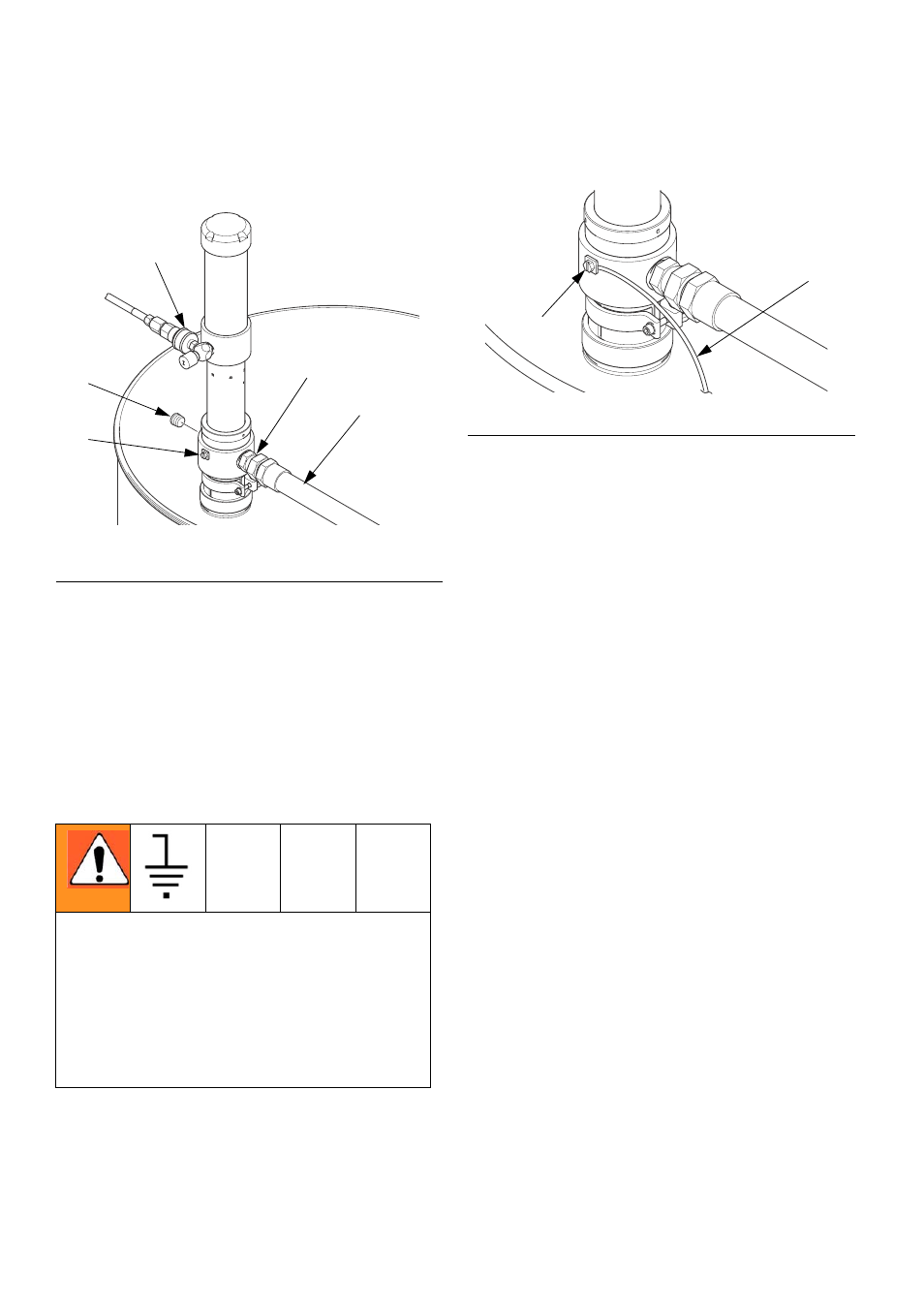

Р ИС . 8
Для снижения риска статических разрядов
заземлите насос и все другое оборудование,
используемое или находящееся в месте
выполнения работ. Изучите местные
электротехнические правила, содержащие
детальные требования к заземлению
соответствующего оборудования в данном
регионе. Заземлите все оборудование.
TI17174a
2
AH
AL
AM
56
Р ИС . 9
TI17175a
Y
24
