Ремонт
312959K
15
Ремонт
Перед запуском
•
Обеспечьте наличие под рукой всех
необходимых для ремонта деталей.
•
Очистите все детали подходящим
растворителем. осмотрите детали на
предмет износа или повреждения и, если
нужно, замените.
•
Промойте насос, если это возможно.
Остановите насос в нижней точке хода
поршня. Выполните инструкции из раздела
Процедура сброса давления на стр. 13 до
начала любых ремонтных работ в системе.
•
Отсоедините шланги воздуха и жидкости и
провод заземления. Снимите насос с его
установочного положения и зажмите его в
тисках.
Необходимые инструменты
•
Острогубцы
•
Комплект торцовых гаечных ключей
•
Комплект разводных гаечных ключей
•
Инструмент для вставки 24B917
Разборка пневматического
двигателя

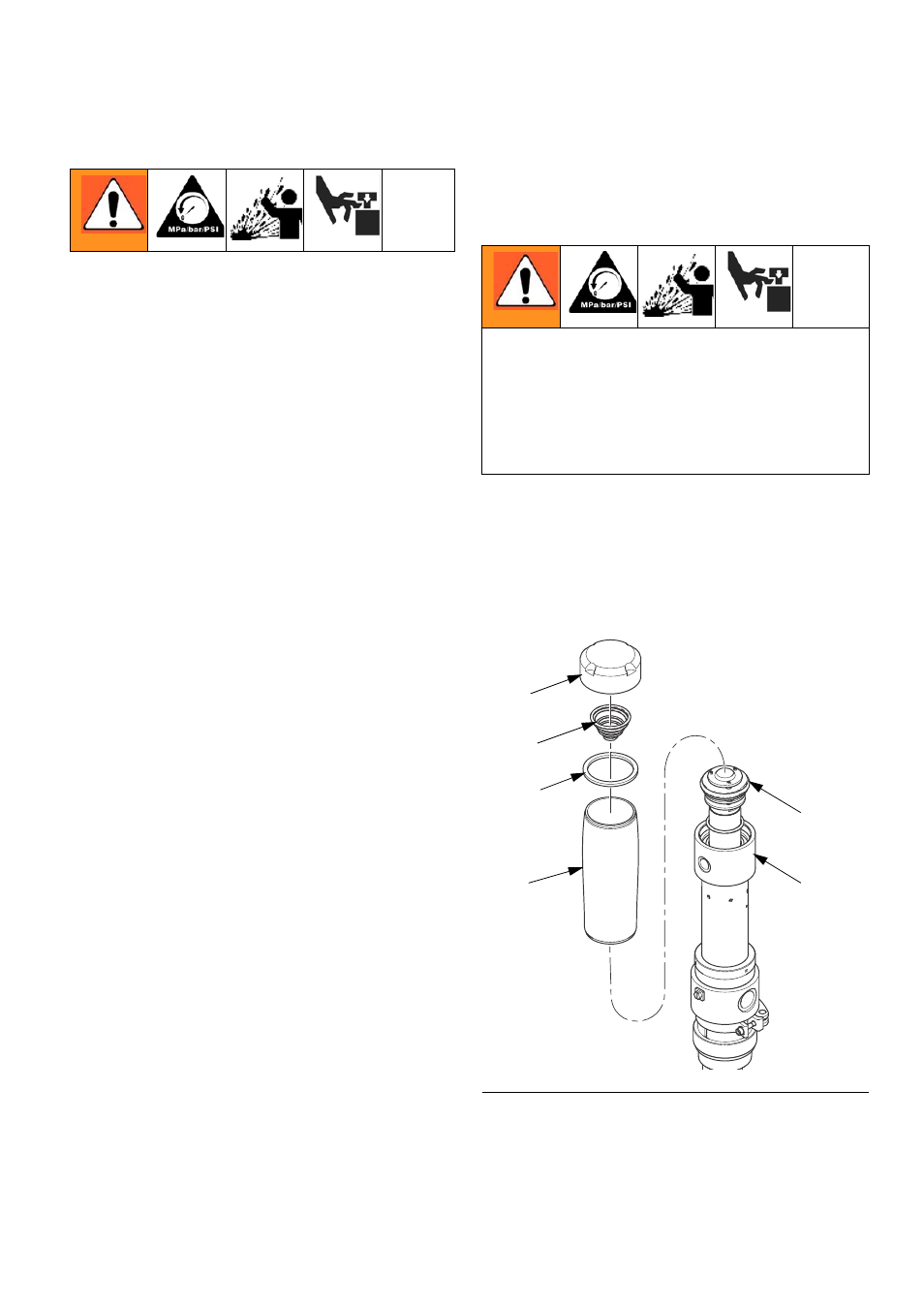

1. Свинтите предохранительный колпачок
(34) с баллона (8). Для замены пружины (7)
осторожно вставьте рычаг под катушки и
поднимите в направлении спирали.
Осмотрите пружину (7) и прокладку (27) на
предмет наличия износа или повреждения;
если необходимо, замените. См. Р
2. Свинтите баллон (8) с основания
пневматического двигателя (13) и снимите
баллон с воздушного поршня (38).
Отвинчивание производить вручную или с
помощью цепного ключа во избежание
деформации цилиндра. См. Р
Для уменьшения риска получения травмы
при проведении работ по техническому
обслуживанию пневматического двигателя,
всегда снимайте предохранительный
колпачок (34) с воздушного баллона (8)
перед тем, как снять воздушный баллон с
основания (13).
Р
ИС
. 10
TI17176a
34
7
27
8
13
38
