Стандартная установка
312959K 7
Стандартная установка
Стандартная установка без циркуляции
Условные обозначения для Р ИС . 1.
A Дозатор Reactor
®
B Шланг с подогревом
C Датчик температуры жидкости (FTS)
D Шланг с подогревом
E Пистолет-распылитель Fusion
®
F Дозатор и шланг для подачи воздуха к
пистолету-распылителю
G Линии подачи воздуха к насосу (мин.
внутренний диаметр 76 мм (3/8 дюйма)).
H Емкости для отходов
J Линии подачи рабочей жидкости (217382)
K Питающие насосы
L Смеситель
M Сушилка-влагопоглотитель
N Сливные линии / Сброс избыточного давления
P Коллектор жидкости пистолета-распылителя

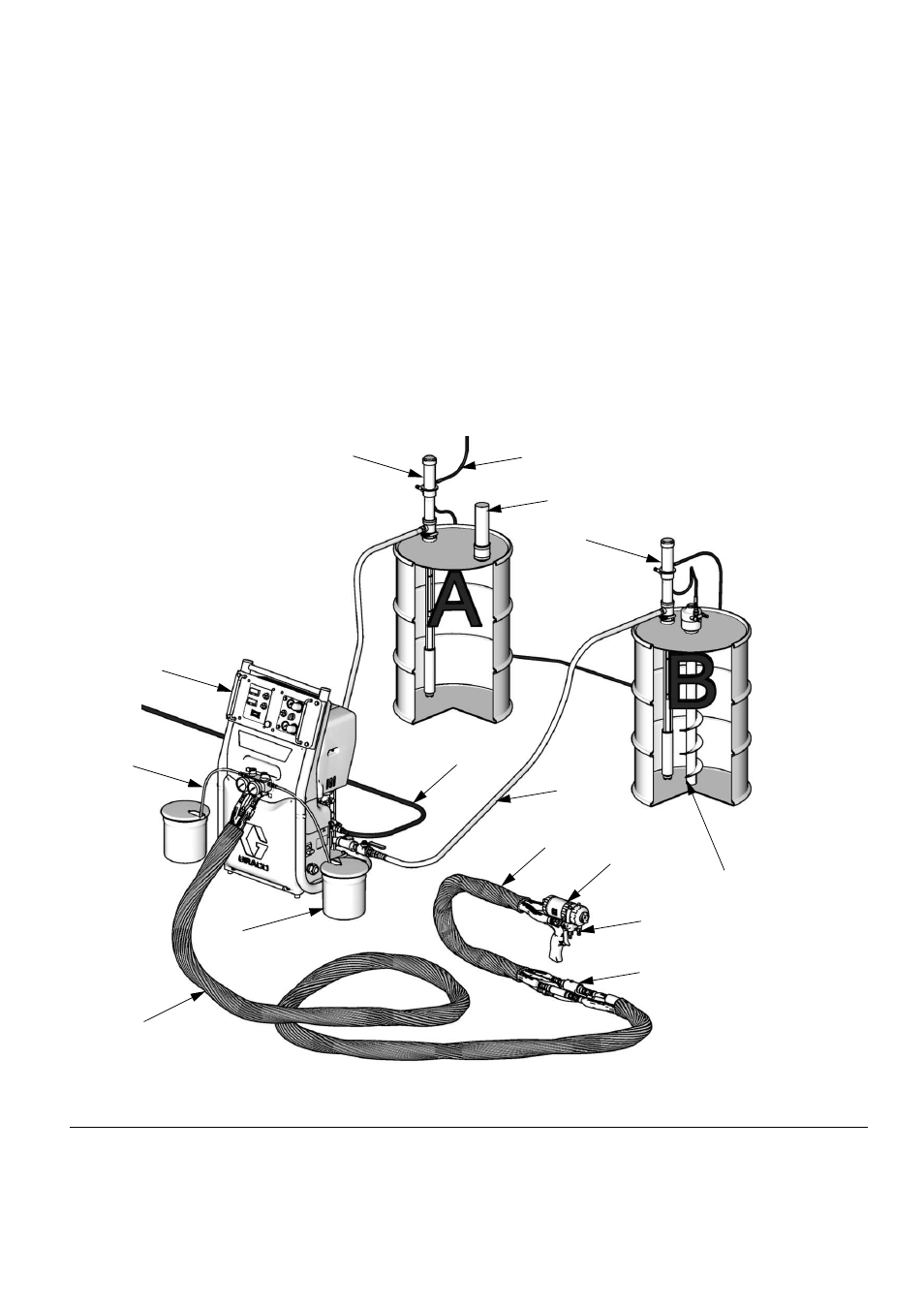

Р ИС . 1. Стандартная установка без циркуляции
ti11572a
A
B
C*
D
E
F
G
H
J
K
L
M
N
P
K
* Показано в открытом состоянии для наглядности. При эксплуатации следует обернуть лентой.
