Ремонт
312959K 19
Снова соберите нижнюю
часть насоса
1. Смажьте уплотнительную набивку (17) и
подшипник (18) консистентной смазкой ¹ 2
на литиевой основе.
2. Установите подшипник (18) и манжетную
набивку (17) кромками вниз на
соединительный шток насоса (37). См.
Р
ИС . 17.
3. Смажьте уплотнения поршня (21) и
подшипник (22) консистентной смазкой ¹ 2
на литиевой основе. Установите одно
уплотнение поршня (21) кромками вниз,
подшипник (22) и второе уплотнение
поршня (21) кромками вверх на поршне
(23). Установите опорную шайбу (20)
пазами вниз. См. Р
ИС . 16 на стр. 18.
4. Поместите шарик (3) сверху на корпус
поршня (23) и свинтите вместе корпус
поршня и шток жидкостного поршня (19).
Затяните с моментом 41—48 Н•м (30—35 футо-
фунтов). Навинтите корпус клапана поршня
(29) на нижний соединительный шток (19).
См. Р
ИС . 16 на стр. 18.
5. Установите уплотнение (51) кромками вниз
в раме поршневого насоса (36), затем
установите подшипник (31).
6. Используя для маневрирования вращение,
установите соединительный шток насоса
(37) и поршень обратно в раму насоса (36).
См. Р
ИС . 13 на стр. 17.

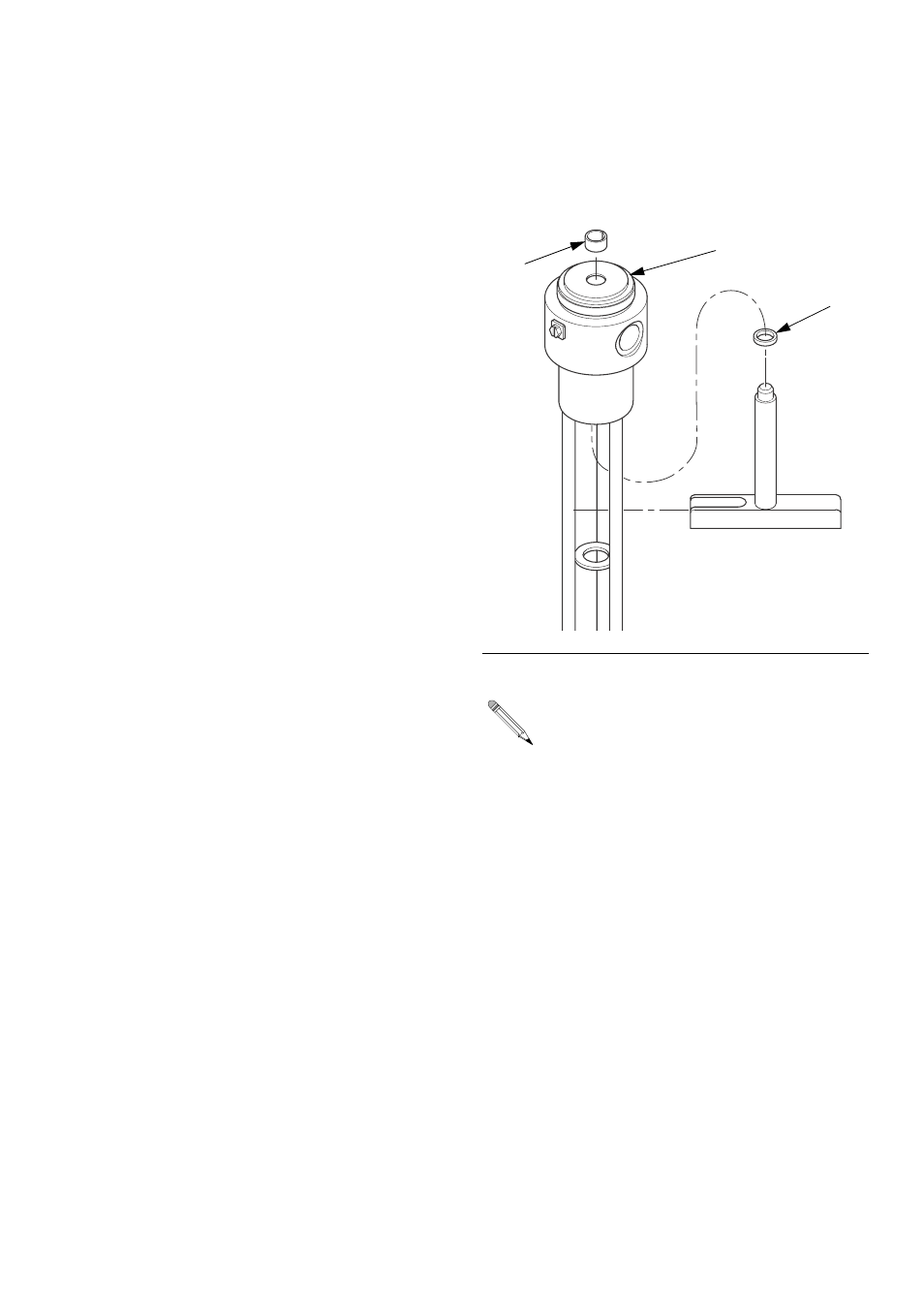

Р ИС . 18
Установите уплотнение (51) с нижней
части рамы насоса (36) с помощью
инструмента для вставки 24B917.
TI17181a
51
36
31
