Принадлежности
312959K
23

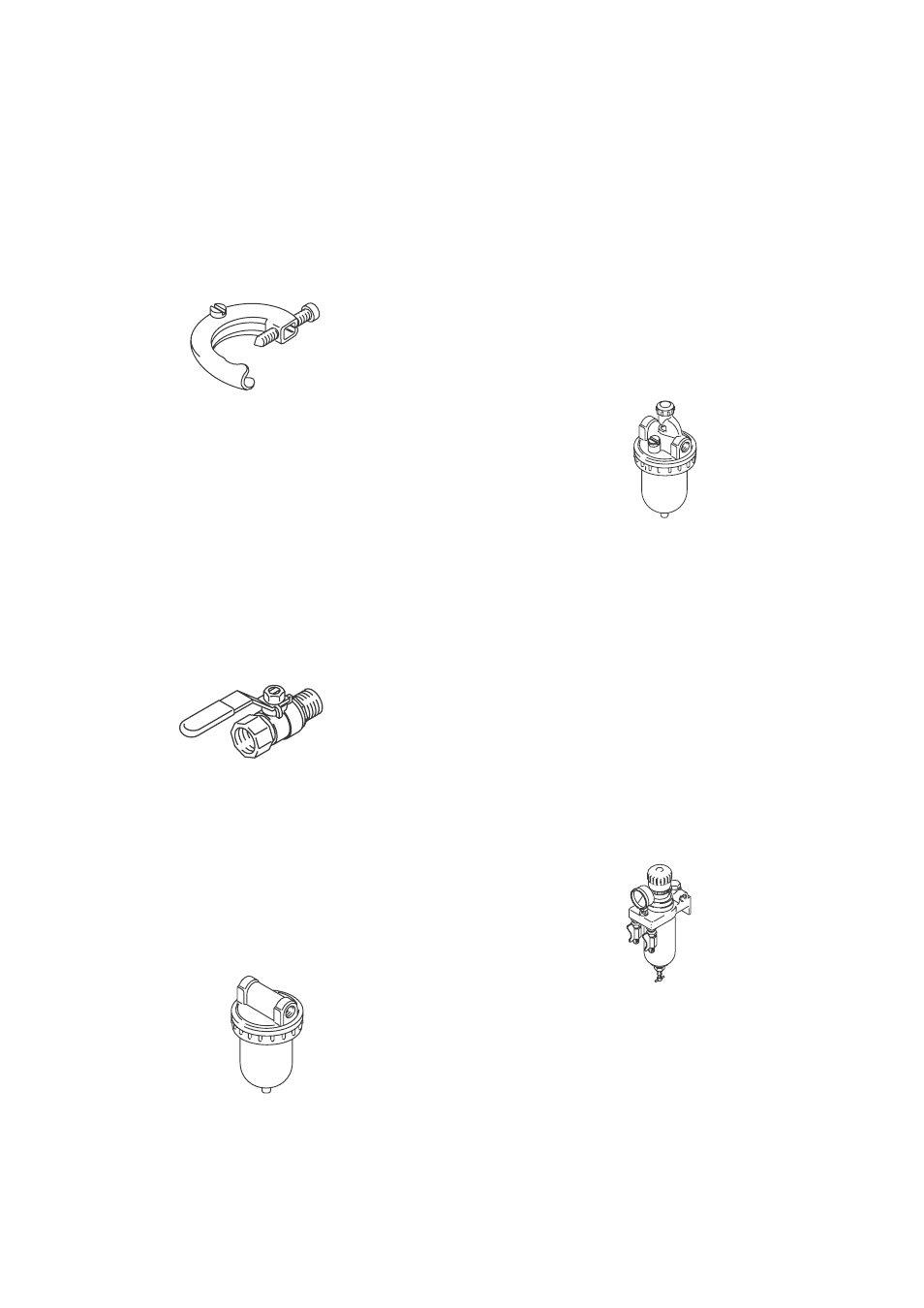

Принадлежности
Заземляющий зажим
Главный воздушный спускной
клапан
Максимальное рабочее давление:
2,1 МПа (300 фунтов/кв.дюйм, 21 бар)
Фильтр воздуховода
Максимальное рабочее давление 1,7 МПа
(250 фунтов/кв.дюйм, 17,5 бар)
Лубрикатор воздуховода
Максимальное рабочее давление 1,7 МПа
(250 фунтов/кв.дюйм, 17,5 бар)
Фильтр и регулятор воздуховода
Максимальное рабочее давление:
1,3 МПа (180 фунтов/кв.дюйм, 13 бар)
Деталь Описание
Кол.
103538 ЗАЖИМ, заземления
1
Деталь Описание
Кол.
107142 КЛАПАН, шаровой, с выпуском
воздуха; 1/2 дюйма, резьба NPT (m)
на входе x 1/2 дюйма, резьба NPT (f)
на выходе
1
Деталь Описание
Кол.
106149 ФИЛЬТР, воздуховода; 1/2 дюйма,
резьба NPT (f) на входе и на выходе
1
Деталь Описание
Кол.
214848 ЛУБРИКАТОР, воздуховода;
вместимость резервуара 0,24 литра
(8 унций); 1/2 дюйма, резьба NPT (f)
на входе и на выходе
1
Деталь Описание
Кол.
202660 ФИЛЬТР, воздушный; включает в
себя манометр и два выпускных
клапана 1/4 дюйма, резьба NPT (m);
фильтрующий элемент с размером
ячеек 50 мкм с входным фильтром
грубой очистки с сеткой ¹ 100;
впускное отверстие 1/2 дюйма,
резьба NPT (f); расход свыше
1,4 м
3
/мин (50 станд.куб.футов/мин).
1
