Подготовка
312959K
11
Подготовка

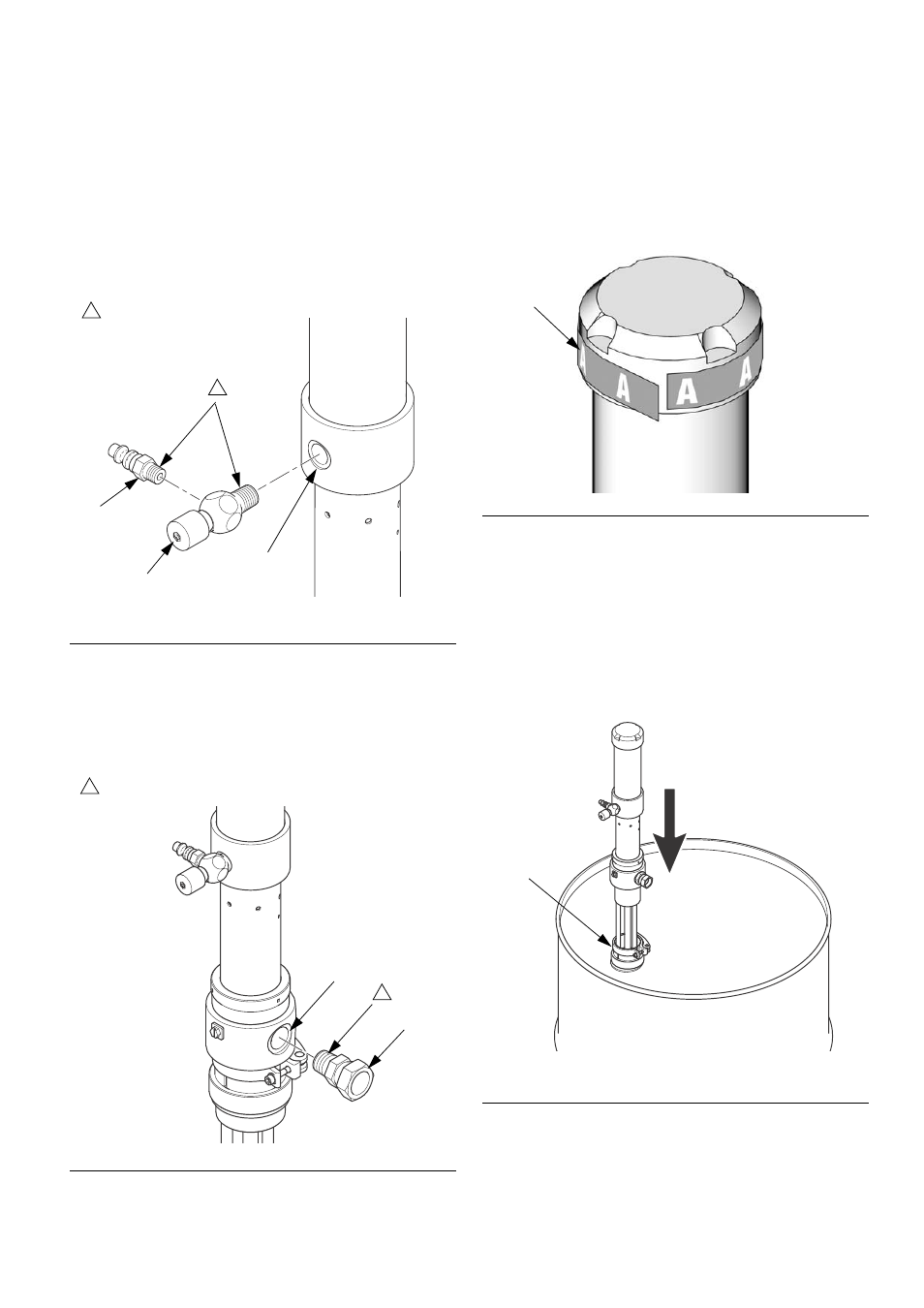

1.
Нанесите герметик для резьбы на резьбы
стержневого типа воздушного игольчатого
клапана (54) и фитинга быстрого
разъединения (55). Установите во впускное
отверстие (AK)
.
2. Нанесите герметик для резьбы на фитинг с
наружной резьбой (BC) (не поставляется в
комплекте) и вставьте его в выпускное
отверстие (AL).
3. Пользуйтесь имеющимися бирками (25) для
определения насоса, подходящего для
Вашего материала.
4. Смажьте внутренний диаметр втулки
переходника (16) и монтажную резьбу.
Проверьте, чтобы прокладка была на месте
и крепко ввинтите втулку переходника (16)
в отверстие для втулки в барабане.
Вставьте насос через переходник (16) и
застопорите его по месту.
Р
ИС
. 4
Р
ИС
. 5
TI17171a
1
Нанесите герметик для резьбы
1
54
55
AK
TI17172a
1
Нанесите герметик для резьбы
1
AL
BC
Р
ИС
. 6
Р
ИС
. 7
ti11649a
25
TI17173a
16
