Р. 28, Диафрагмы (продолжение), Болт оси диафрагмы (насосы из металла) – Инструкция по эксплуатации Graco Husky 1050_repair
Страница 28: Комплекты двухкомпонентных диафрагм, Комплекты воздушных и жидкостных пластин
Компоненты
28
3A0563P
Диафрагмы (продолжение)
Комплекты включают:
•
8 кольцевых уплотнения, ПТФЭ (12)
•
2 диафрагмы, ПТФЭ (15)
•
2 запасные диафрагмы (305, материал указан
в таблице)
•
2 уплотнительных кольца для болта (301,
используется только для насосов из металла)
•
1 инструмент для установки диафрагмы (302)
ПРИМЕЧАНИЕ: Жидкостные пластины (13, 14) и болты
оси диафрагмы (304) продаются отдельно. См. стр. 28.
Ось (104) включена в Ремонтный комплект средней
секции (24B621).
Комплекты для насосов из алюминия, сплава
Хастеллой и нержавеющей стали включают:
•
пластину диафрагмы со стороны воздуха (14)
•
пластину диафрагмы со стороны жидкости (13)
•
уплотнительное кольцо (301)
•
болт (304)
Комплекты для насосов из полипропилена,
проводящего полипропилена и ПВДФ включают:
•
пластину диафрагмы со стороны воздуха (14)
•
пластину диафрагмы со стороны жидкости
(13, включает болт)
Болт оси диафрагмы (насосы
из металла)
Комплект 24C099 включает:
•
1 болт, нержавеющая сталь, М12 х 35 (304)
•
1 уплотнительное кольцо (301)
Размеры
и материал
насоса
Воздушный
клапан и средняя
секция
Жидкостные
крышки
и коллекторы
Седла
Шарики
обратного
клапана
Диафрагмы
Коллекторные
уплотнительными
кольца
1050A
A01A
A2
AL
BN
TP
PT
Пример номера комплектации

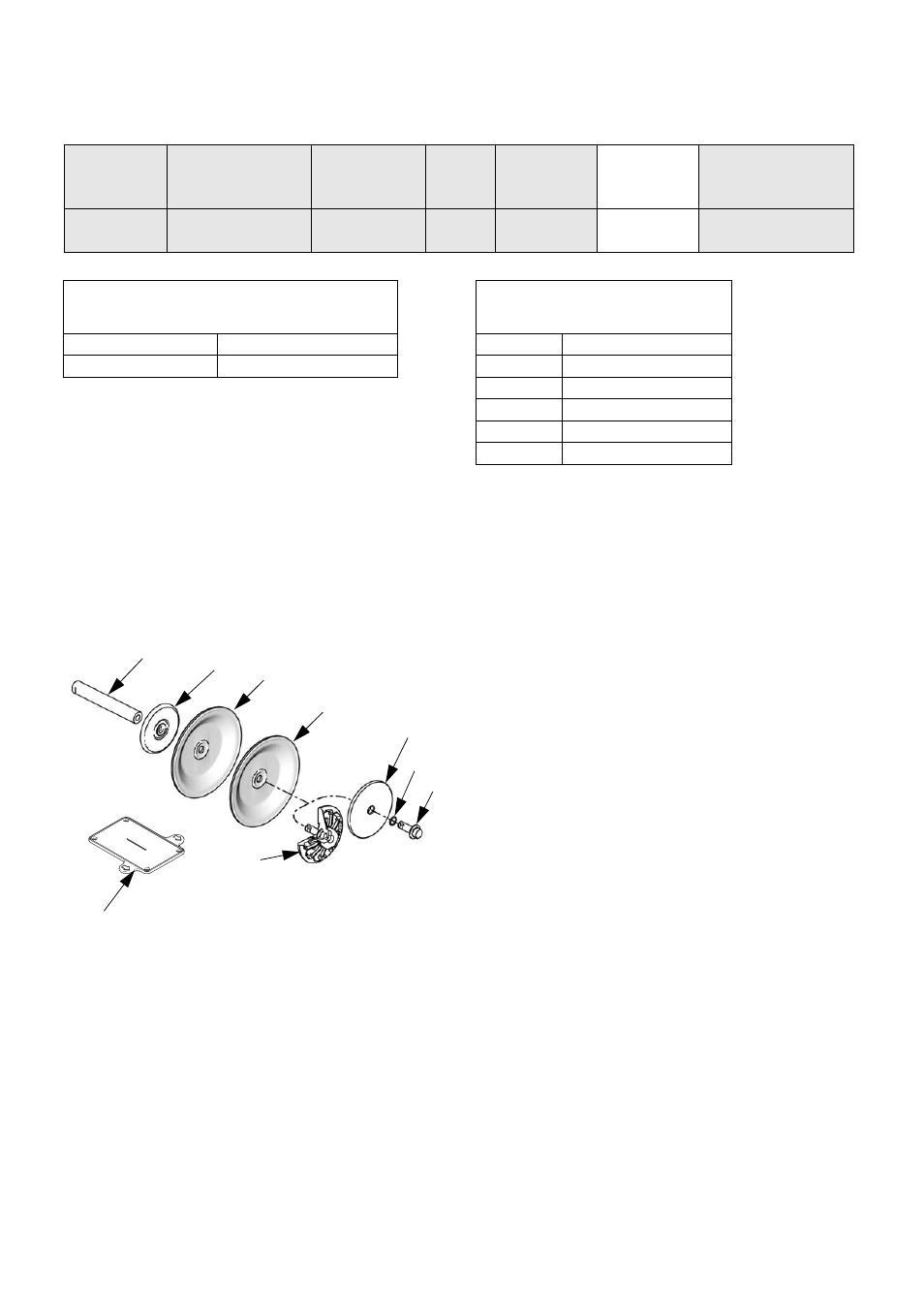

Комплекты двухкомпонентных
диафрагм
PT
24B627
не применяется
24F926
304
301
15
13
14
104
305
ti14021a
13
(Насосы из
металла)
302
(не в соответствии
с масштабом)
(Насосы из
пластмассы)
Комплекты воздушных
и жидкостных пластин
1050A
24C035
1050C
24C036
1050H
24D342
1050P
24C036
1050F
24C037
1050S
24C062
