Ремонт
3A0563P
13
DataTrak
ПРИМЕЧАНИЕ: Обратитесь к руководству
по эксплуатации DataTrak (313840) для получения
всей информации об обслуживании и ремонте
модуля DataTrak.
Ремонт шарового обратного
клапана
ПРИМЕЧАНИЕ: Из ряда материалов доступны комплекты
для замены шариков и седел обратного клапана.
См. стр. 26 для заказа комплектов из требуемого
материала (-ов). Также доступны комплект
уплотнительных колец и комплекты креплений.
ПРИМЕЧАНИЕ: Для обеспечения надлежащей посадки
шариков, всегда заменяйте седла при замене шариков.
Также в моделях с уплотнительными кольцами
коллектора замените уплотнительные кольца.
Разборка
1.
Выполните инструкции раздела Процедура снятия
давления на стр. 10. Отсоедините все шланги.
2.
Снимите насос с креплений.
ПРИМЕЧАНИЕ: В случае пластмассовых насосов
(
1050P, 1050C
è
1050F
) до момента освобождения
резьбовых соединений, на которых нанесен клей
для резьбовых соединений, используйте только
ручные инструменты.
3.
Используйте торцевой гаечный ключ (10 мм)
для удаления креплений выпускного
коллектора (6). См. Р
4.
Извлеките уплотнительные кольца
(12, не используются на некоторых моделях),
седла (10) и шарики (11).
5.
Переверните насос и снимите впускной
коллектор. Извлеките уплотнительные кольца
(12, не используются на некоторых моделях),
седла (10) и шарики (11).
Повторная сборка
1.
Тщательно очистите все детали и проверьте
на отсутствие износа или повреждения. Замените
детали по мере необходимости.
2.
Соберите в обратном порядке, соблюдая все
примечания на Р
. 7. Проверьте, чтобы шаровые
обратные клапаны (10-12) и коллекторы (4, 5) были
собраны точно, как показано на рисунке. Стрелки (A)
на крышках для жидкости должны указывать в
сторону выпускного коллектора (4).

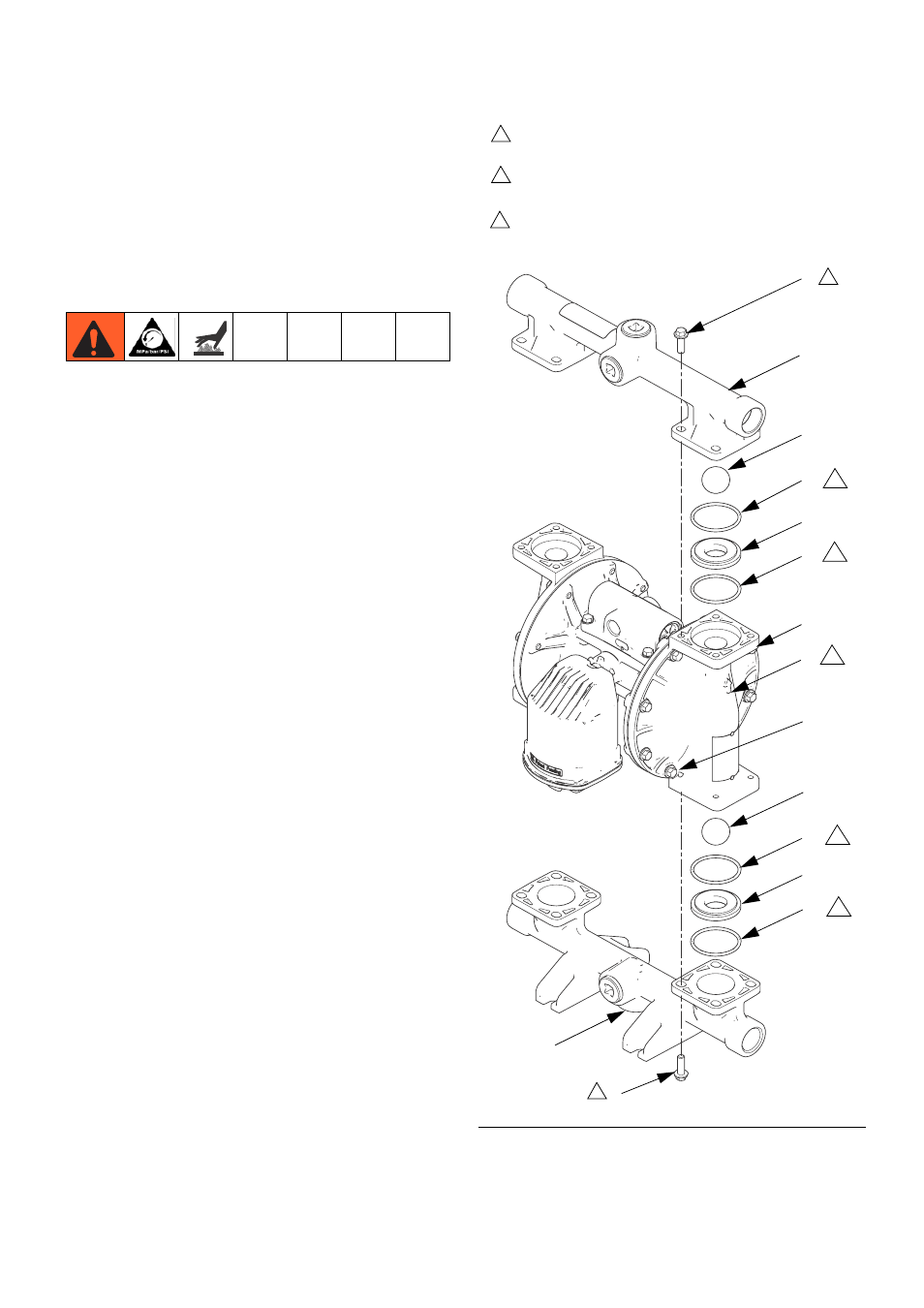

Р
ИС
. 7. Сборка шарового обратного клапана
Затяните до 11,3 Н•м (100 фунт-дюйм). См. раздел
Инструкции по затяжке, стр. 17.
1
Не используются на некоторых моделях.
3
ti14098a
6
4
11
12
10
12
3
6
5
Стрелка (A) должна указывать в сторону выпускного
коллектора.
2
1
1
2
A
10
12
12
3
3
3
3
11
Показан насос
из алюминия
7
