Ремонт
3A0563P
11
Замена седел или повторная сборка
воздушного клапана
ПРИМЕЧАНИЕ: Имеются ремонтные комплекты.
См. стр. 23 для заказа подходящего комплекта (-ов)
для насоса. Детали комплекта уплотнения воздушного
клапана маркируются знаком †. Детали ремонтного
комплекта воздушного клапана маркируются знаком
◆.
Детали комплекта концевого колпачка воздушного
клапана маркируются знаком
✠.
Разборка воздушного клапана
1.
Выполните шаги 1 — 5 раздела Замена воздушного
клапана целиком, стр. 10.
2.
См. Р
. 4. Используйте отвертку с жалом
звездообразной формы (размеры Т8 для алюминия
и Т9 для пластмассы) для удаления двух винтов
(209).
Удалите клапанную пластину (205), блок
манжеты (212–214), пружину (211) и блок фиксатора
(203).
3. Извлеките манжету (213) из основания (212).
Извлеките уплотнительное кольцо (214) из манжеты.
4.
См. Р
. 4. Удалите упорное кольцо (210) с каждого
конца воздушного клапана. Используйте поршень
(202), чтобы вытолкнуть концевые колпачки
(207, 217) с концов. Удалите уплотнительные кольца
концевых колпачков (206). Если модель насоса
оборудована соленоидом защиты от разгона, также
удалите кнопку освобождения соленоида (218)
и уплотнительное кольцо (219).
5.
Удалите прокладки u-образной крышки (208)
с конца поршня (202), затем удалите поршень.
Удалите упорный кулачок (204) с корпуса
воздушного клапана (201).
Сборка воздушного клапана
ПРИМЕЧАНИЕ: Когда по инструкции требуется
использование смазки, наносите литиевую смазку.
1.
Используйте все детали ремонтных комплектов.
Почистите другие детали и убедитесь в отсутствии
повреждений. При необходимости, замените.
2.
Смажьте упорный кулачок (204) и установите
в корпус (201).
3.
Смажьте u-образные крышки (208) и установите
на поршень, чтобы кромки были направлены
к центру поршня.
4.
Смажьте оба конца поршня (202) и установите
поршень в корпус (201) так, чтобы его плоская
сторона была обращена к крышке (212). Будьте
осторожны, чтобы во время скольжения поршня
в корпус не нанести задиры на u-образных
крышках (208).
5.
Стандартные модели или модели с функцией
отсчета импульсов (без соленоида защиты от
разноса): Смажьте новые уплотнительные кольца
(206) и установите на концевые колпачки (207).
Установите кольцевые колпачки в корпус.
Модели с DataTrak (соленоид защиты от разгона):
Выберите такое положение воздушного клапана,
чтобы впуск воздуха был обращен вперед. Смажьте
и установите новое уплотнительное кольцо (206)
на правом концевом колпачке (207). Смажьте
и установите новое уплотнительное кольцо (206),
кнопку освобождения соленоида (218)
и уплотнительное кольцо (219) на левом
концевом колпачке (217). Установите концевые
колпачки в корпус.
6.
Установите упорное кольцо (210) на каждый конец,
чтобы концевые колпачки оставались на месте.

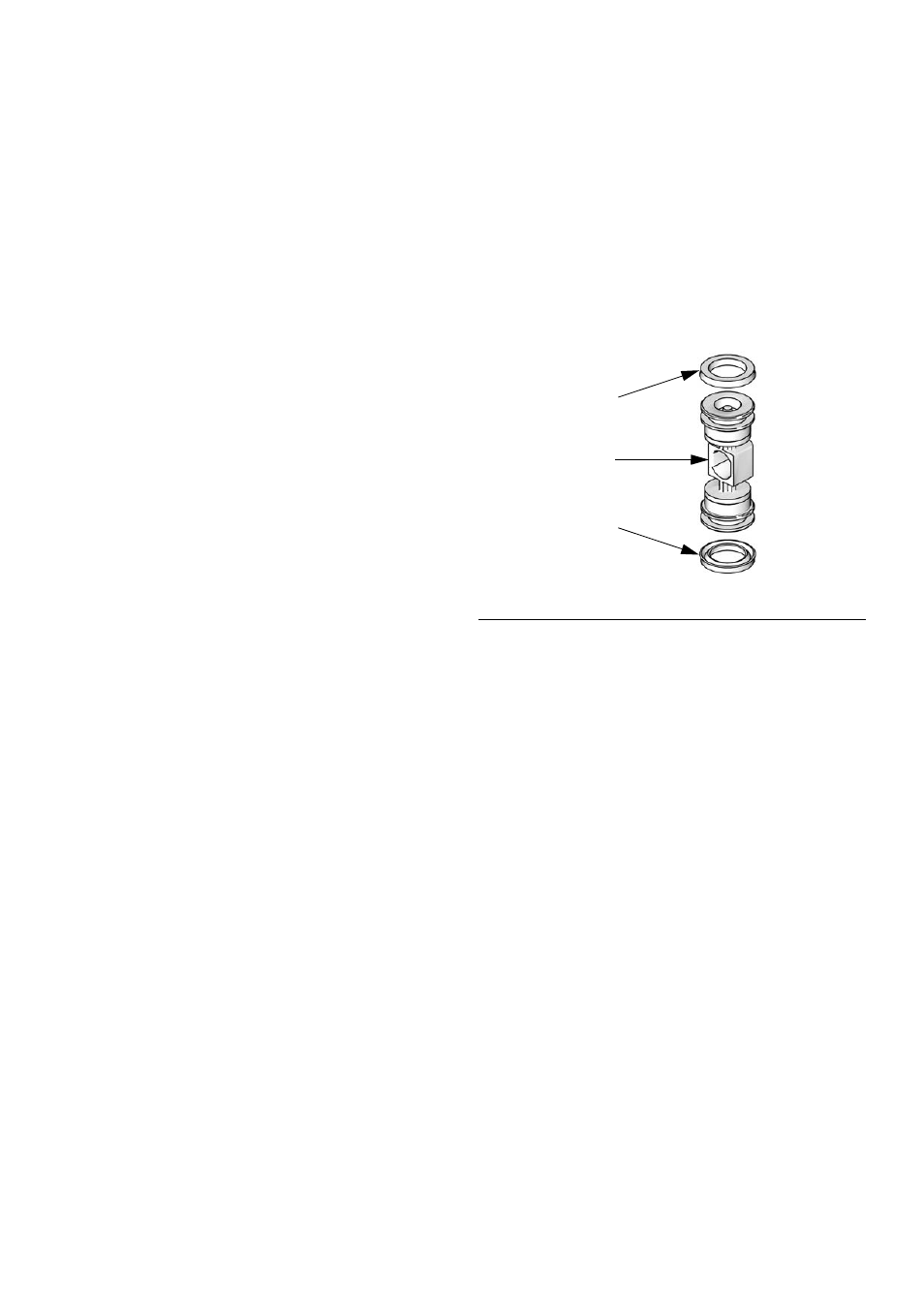

Р
ИС
. 3. Установка u-образной крышки
воздушного клапана
Кромки
направлены вниз
Кромки
смотрят вверх
208
◆†
208
◆†
202
◆
ti12754a
