Ремонт
10
3A0563P
Ремонт
Процедура снятия давления
1.
Выключите подачу воздуха к насосу.
2.
Закройте распределительный клапан, если он
используется.
3.
Для снятия давления жидкости откройте кран для
спуска. Подготовьте емкость для слива жидкости.
Ремонт или замена
воздушного клапана
Замена воздушного клапана целиком
1.
Остановите работу насоса. Снимите давление.
См. Процедура снятия давления в предыдущем
разделе.
2.
Отсоедините подходящий к двигателю воздуховод.
3.
Для двигателей с функцией отсчета импульсов
или DataTrak: Удалите винт для отсоединения узла
язычкового переключателя от воздушного клапана.
4.
Для двигателей с DataTrack: Удалите два винта
и скобу соленоида. Вытолкните соленоид из
воздушного клапана.
5.
Удалите винты (109, насосы с металлическим
корпусом) или гайки (112, насосы с пластмассовым
корпусом). Удалите воздушный клапан
и прокладку (108).
6.
Чтобы отремонтировать воздушный клапан,
перейдите в раздел Разборка воздушного клапана,
шаг 1 в следующем разделе. Чтобы установить
заменяющий воздушный клапан, продолжите шаг 7.
7.
Подгоните прокладку нового воздушного
клапана (108) под центральный корпус, затем
прикрепите воздушный клапан. См. Инструкции
по затяжке, стр. 17.
8.
Для двигателей с DataTrak: Не забудьте прикрепить
заново скобу соленоида и соленоид.
9.
Для двигателей с функцией отсчета импульсов
или DataTrak: Используйте винт, чтобы прикрепить
узел язычкового переключателя к новому
воздушному клапану. Подсоедините обратно кабель.
10. Подключите к двигателю воздуховод.
Воздушные пробки могут вызвать неконтролируемое
вращение насоса, что может привести к травмам
в результате разбрызгивания или перемещения
деталей.

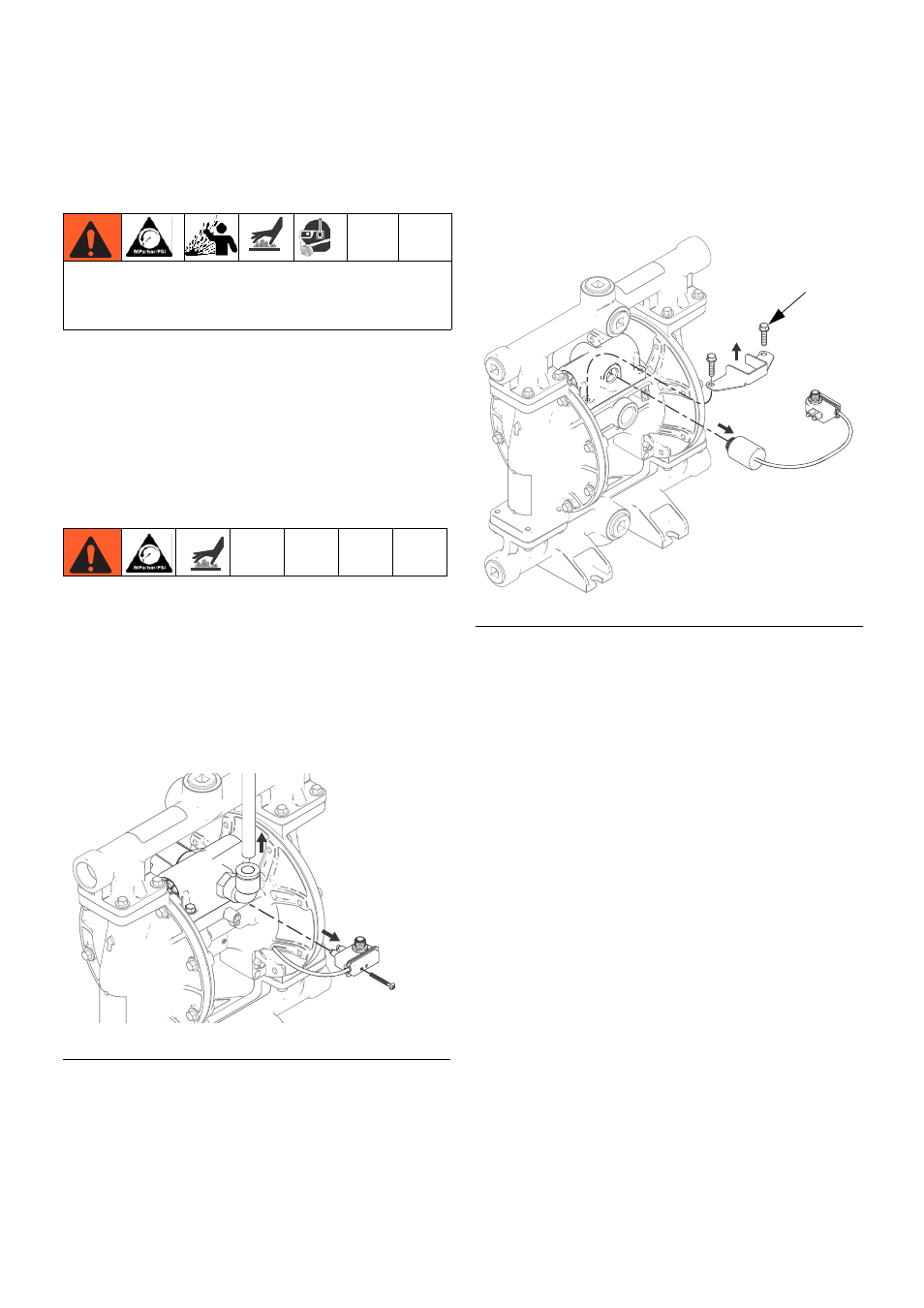

Р
ИС
. 1. Удаление узла язычкового
переключателя и воздушной линии
ti14094a
Р
ИС
. 2. Удаление соленоида
ti14095a
Показана модель
из алюминия
109
