Ремонт
3A0563P 17
7. Для обеспечения надлежащей посадки и продления
ресурса диафрагмы прикрепите вторую крышку для
жидкости, учитывая давление воздуха в насосе.
a. См. Р ИС . 9. Поместите входящий в комплект
инструмент (302) на место, где обычно находится
прокладка клапана (108). Стрелки (A) должны
быть обращены к уже прикрепленной крышке
для жидкости.
b. Прикрепите заново воздушный клапан.
c. Обеспечьте подачу воздуха (минимальное
давление 0,14 МПа (1,4 бар, 20 фунтов
на кв. дюйм) воздушному клапану. Может быть
использован магистральный воздух. Диафрагма
переместится, в результате чего вторая крышка
для жидкости будет надлежаще посажена.
Обеспечьте, чтобы давление воздуха было
включено до момента прикрепления второй
крышки для жидкости.
d. Прикрепите вторую крышку для жидкости (3).
См. Инструкции по затяжке, стр. 17.
e. Удалите воздушный клапан и приспособление
(302), замените прокладку (108) и прикрепите
заново воздушный клапан. См. Инструкции по
затяжке, стр. 17.
ПРИМЕЧАНИЕ: Если вы меняете диафрагмы, но не
воздушный клапан, вам необходимо удалить воздушный
клапан и прокладку, поместить инструмент на место
прокладки и поместить воздушный клапан обратно для
того, чтобы получить давление воздуха, необходимое для
надлежащей установки второй крышки для жидкости.
По завершении процедуры не забудьте удалить
инструмент и заменить прокладку.
8. Соберите шаровые обратные клапаны и коллекторы,
как описано на стр. 13.
Инструкции по затяжке
ПРИМЕЧАНИЕ: Крепежные детали жидкостных крышек
и коллекторов имеют липкую накладку с резьбовым
герметом, предотвращающим отвинчивание труб.
Если этот слой изношен, винты во время работы могут
развинчиваться. Замените старые винты новыми или
нанесите средство (синего цвета) Loctite со средней
прочностью стопорения или эквивалентное на резьбу.
Если крепежные детали жидкостных крышек
и коллекторов ослабли, важно затянуть их,
используя следующую процедуру.
ПРИМЕЧАНИЕ: Всегда полностью затягивайте
жидкостные крышки перед затягиванием коллектора.
Начните с нескольких оборотов винтов жидкостных
крышек. Затем затяните каждый винт до тех пор, пока
головка винта не коснется крышки. Затем поверите
каждый болт на 1/2 оборота или менее, перекр¸стную
последовательность к нормативному моменту. Повторите
для коллекторов.
Жидкостные крышки и крепления коллекторов:
11,3 Н•м (100 фунт-дюйм)
Еще раз затяните крепежные детали воздушного
клапана, используя перекр¸стную последовательность
к нормативному моменту.
Крепления воздушного клапана:
6,2 Н•м (55 фунт-дюйм) для пластмассовой
средней секции
9,0 Н•м (80 фунт-дюйм) для металлической
средней секции

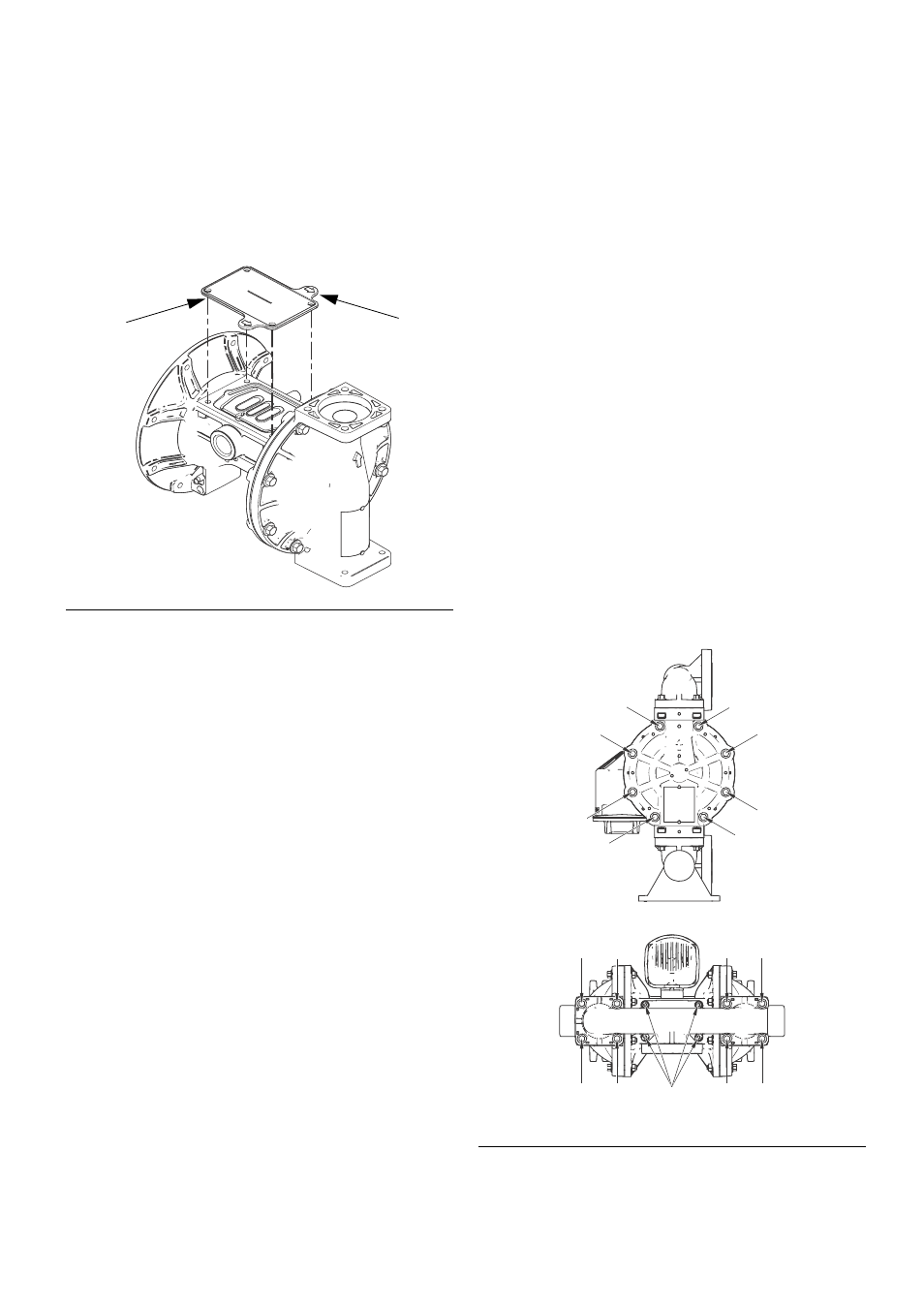

Р ИС . 9. Инструмент для жидкостной крышки
302 A
ti14120a
Р ИС . 10. Последовательность затяжки











  9
ti18448a
ti18449a
