Страница 25

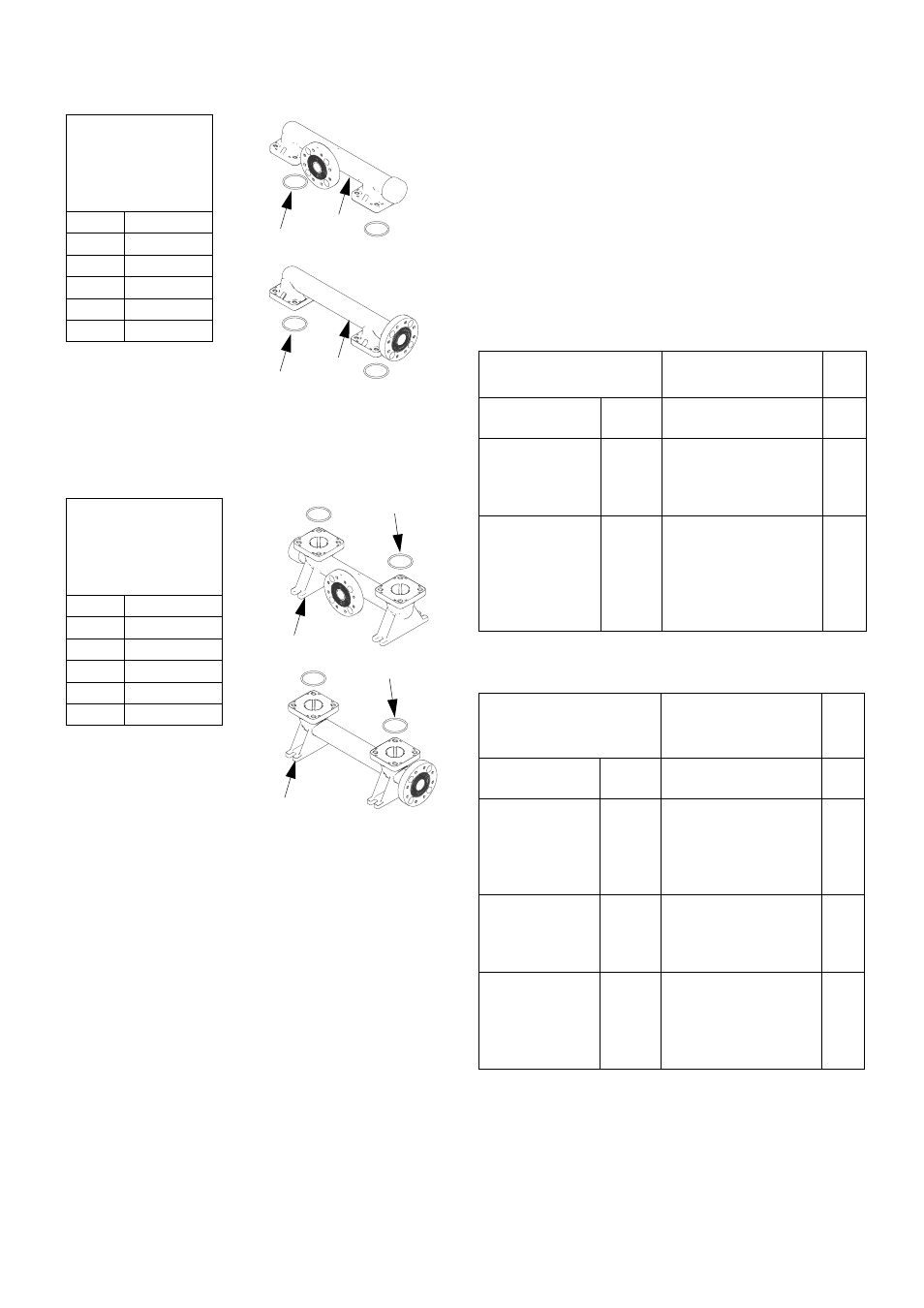

Компоненты
3A0563P
25
Комплекты включают:
•
1 выпускной
коллектор (4)
•
4 кольцевых
уплотнения, ПТФЭ (12)
•
1 предупреждающая
наклейка (20
▲)
Комплекты включают:
•
1 впускной
коллектор (5)
•
4 кольцевых
уплотнения,
ПТФЭ (12)
▲ Предупредительные ярлыки, метки и карточки
предоставляются бесплатно.
Комплект 24В910, клапан снятия
давления жидкости
Только модели с наливом топлива
Комплект включает:
•
1 клапан, 3/8 NPTF (9)
ПРИМЕЧАНИЕ: См. стр. 29 уплотнительные кольца
коллектора (12).
Крепления коллектора (код 9)
Крепления жидкостных крышек (код 7)
Комплекты
пластикового
выпускного
коллектора
C1
24C039
C2
24C042
P1
24C038
P2
24C041
F1
24C040
F2
24C043
Комплекты
пластикового
впускного
коллектора
C1
24C045
C2
24C048
P1
24C044
P2
24C047
F1
24C046
F2
24C049
ti14309a
ti14311a
4
12
4
12
ti14310a
ti14312a
5
5
12
12
Комплект креплений
коллектора
Описание
крепления
Кол.
A1, A2
24B654 БОЛТ, шестигранная
головка, M8 x 25
8
C1, C2
P1, P2,
F1, F2
24C056 БОЛТ, головка
с фланцем, M8 x 32,
нержавеющая сталь,
включает гайки
8
S1, S2,
H1, H2
с требуемой
центральной
частью
(Axxx,
Cxxx èëè Pxxx)
24C064 БОЛТ, шестигранная
головка, M8 x 20,
нержавеющая сталь,
включает гайки
8
Комплекты
креплений
жидкостных крышек
Описание
Кол.
A1, A2
24B654 БОЛТ, шестигранная
головка, M8 x 25
8
C1, C2
P1, P2,
F1, F2
24C055 БОЛТ, головка
с фланцем, М8 х 45,
нержавеющая
сталь, включает
гайки
8
S1, S2, H1, H2
алюминиевая
центральная
часть
(Axxx)
24C063 БОЛТ, головка
с фланцем, М8 х 25,
нержавеющая сталь
8
S1, S2, H1, H2
пластмассовая
центральная
часть
(Cxxx
èëè
Pxxx)
24C056 БОЛТ, головка
с фланцем, М8 х 32,
нержавеющая
сталь, включает
гайки
8
