A01a, Средняя секция, Деталь воздушного клапана, см. стр. 22 – Инструкция по эксплуатации Graco Husky 1050_repair
Страница 20
Компоненты
20
3A0563P
Средняя секция
* Включена в Ремонтный комплект средней
секции 24B621
Размеры
и материал
насоса
Средняя
секция
Жидкостные
крышки
и коллекторы
Седла
Шарики
обратного
клапана
Диафрагма
Коллекторные
уплотнительными
кольца
1050A
A01A
A2
AL
BN
TP
PT
Пример номера комплектации
*101
*102
*102
*103
103*
*104
*105
*105
*106
*106
108*
109*

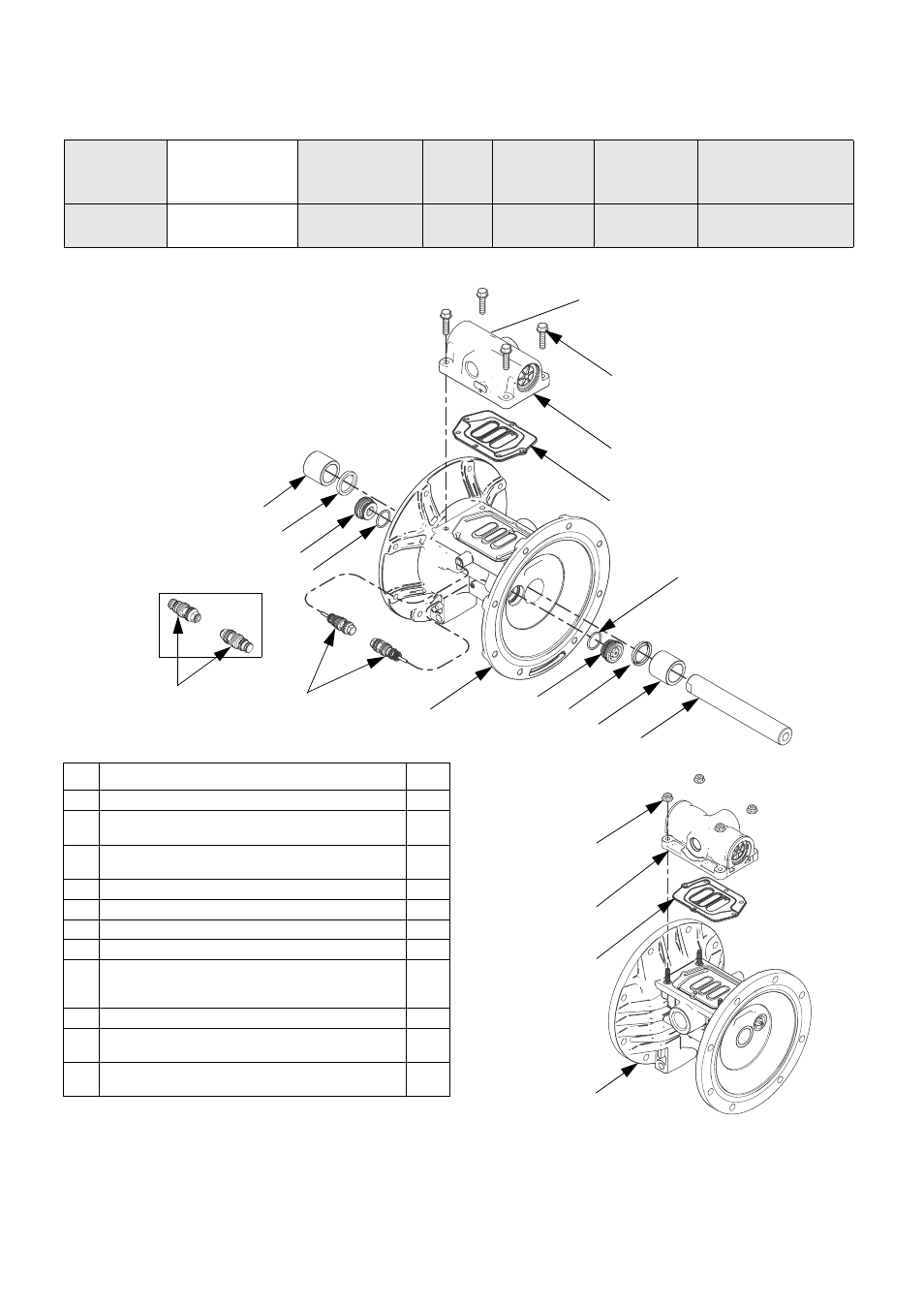

ti14025a
2
Алюминиевая средняя секция
(
A01x, AC1x, AU1x,
è
AU3x
)
110
деталь воздушного
клапана, см. стр. 22
113
(удаленный контроль
подвода воздуха)
Код Описание
Кол.
101* КЛАПАН, регулировочный
2
102* КАРТРИДЖИ, ресивер
регулировочного клапана
2
103* УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,
картридж ресивера
2
104* ОСЬ, центр
1
105* ПОДШИПНИК, центр. ось
2
106* U-ОБРАЗНАЯ КРЫШКА, центр. ось
2
108* УПЛОТНЕНИЕ воздушного клапана
1
109* ВИНТ, M6 x 25, нержавеющая сталь,
(для моделей с алюминиевой средней
секцией,
Axxx
)
4
110 КОРПУС, центр., отдельно не продается
1
112* ГАЙКИ (для моделей с пластмассовой
средней секцией,
C01x
è
P01x
)
4
113 ВСТАВКА, удал. регул. (для моделей с удал.
контролем подачи воздуха,
xxxD
)
2
Пластмассовая
средняя секция
(
C01x
è
P01x
)
*112
2
*108
ti14104a
110
