Компоненты
3A0563P 27
Диафрагмы
ПРИМЕЧАНИЕ: Некоторые комплекты могут быть недоступны для вашей модели. Воспользуйтесь
инструментом Selector Tool на сайте www.gracohusky.com или проконсультируйтесь с дистрибьютором.
.
Комплекты включают:
•
8 кольцевых уплотнений, ПТФЭ (12)
•
2 диафрагмы (15, материал указан в таблице)
•
2 уплотнительных кольца для болта (301,
используется только для насосов из металла)
•
1 инструмент для установки диафрагмы (302)
ПРИМЕЧАНИЕ: Жидкостные пластины (13, 14) и болты
оси диафрагмы (304) продаются отдельно. См. стр. 28.
Ось (104) включена в Ремонтный комплект средней
секции (24B621).
Комплекты включают:
•
8 кольцевых уплотнений, ПТФЭ (12)
•
2 литые диафрагмы (15, материал указан
в таблице)
•
2 установочных винта диафрагмы, нержавеющая
сталь (303)
•
1 инструмент для установки диафрагмы (302)
ПРИМЕЧАНИЕ: Жидкостные пластины (14) продаются
отдельно. См. стр. 28. Ось (104) включена в Ремонтный
комплект средней секции (24B621).
Размеры
и материал
насоса
Воздушный
клапан и средняя
секция
Жидкостные
крышки
и коллекторы
Седла Шарики
обратного
клапана
Диафрагма Коллекторные
уплотнительными
кольца
1050A A01A A2 AL BN TP PT
Пример номера комплектации

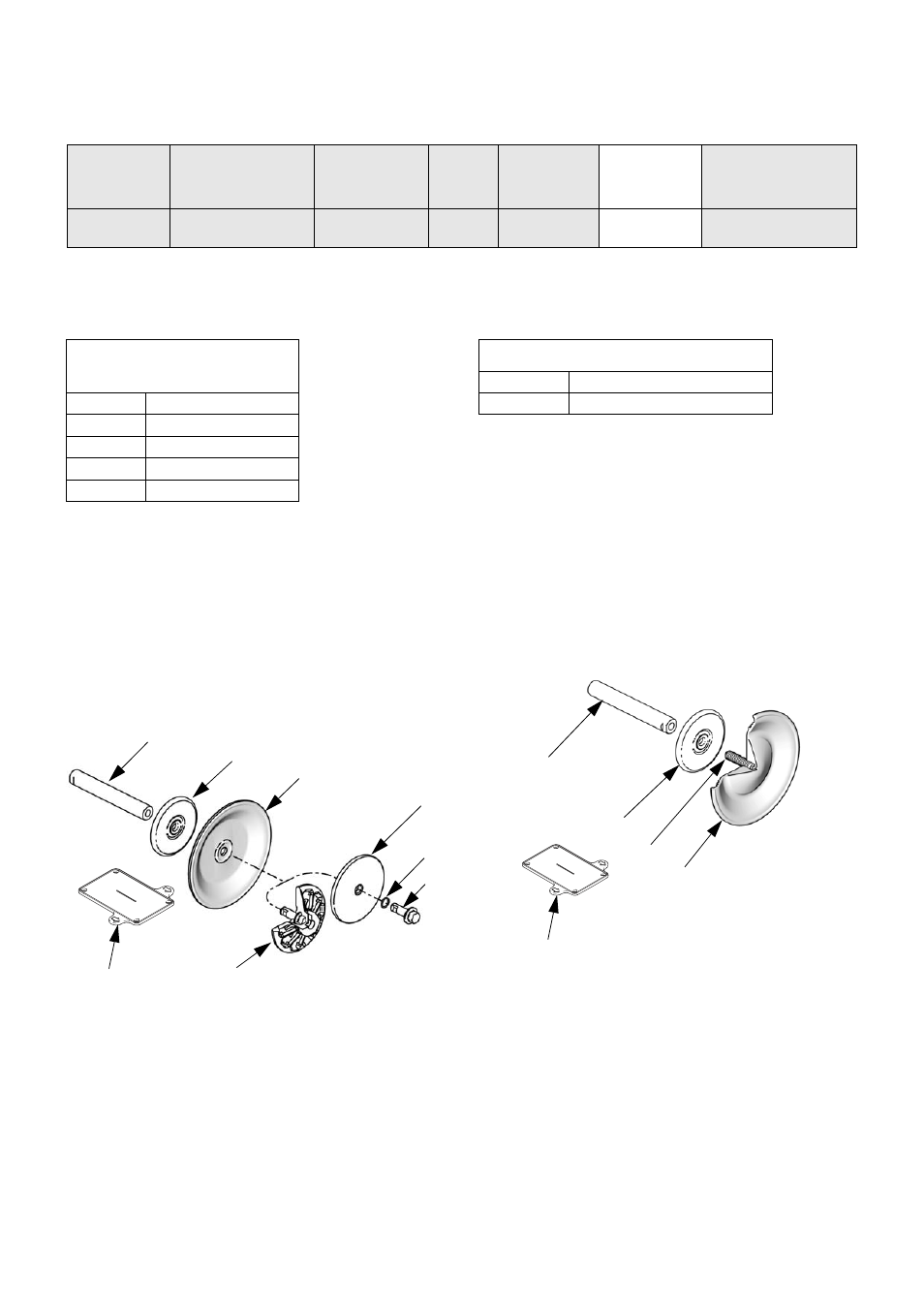

Комплекты
стандартных диафрагм
BN 24B622
FK 24B629
GE 24B623
SP 24B628
TP 24B624
ti14022a
304
301
15
13
14
104
13 (Насосы из
пластмассы)
(Насосы из
металла)
(не в соответствии
с масштабом)
302
Комплекты литых диафрагм
CO 24B625
PO 24B626
15
303
14
104
ti14037a
302
(не в соответствии
с масштабом)
