Страница 12
Ремонт
12
3A0563P
7. Смажьте и установите сборку упора (203) в поршень.
Установите уплотнительное кольцо (214) на манжету
(213). Нанесите тонкий слой смазки на наружную
поверхность уплотнительного кольца и внутреннюю
сопрягаемую поверхность основания (212).
Установите основание таким образом, чтобы конец с
магнитом был направлен в сторону конца манжеты с
большим вырезом. Соедините противоположные
концы деталей. Оставьте конец с магнитом
свободным. Наклоните основание в сторону манжеты
и полностью соедините детали, соблюдая особую
осторожность, чтобы не сдвинуть с места
уплотнительное кольцо. Установите пружину (211) в
выступ манжеты. Отрегулируйте магнит в основании
по одной линии с воздушным впуском и установите
блок манжеты.
8.
Нанесите смазку с боковой стороны манжеты и
установите клапанную пластину (205). Отцентрируйте
малое отверстие на впуске воздуха. Затяните винты
(209).

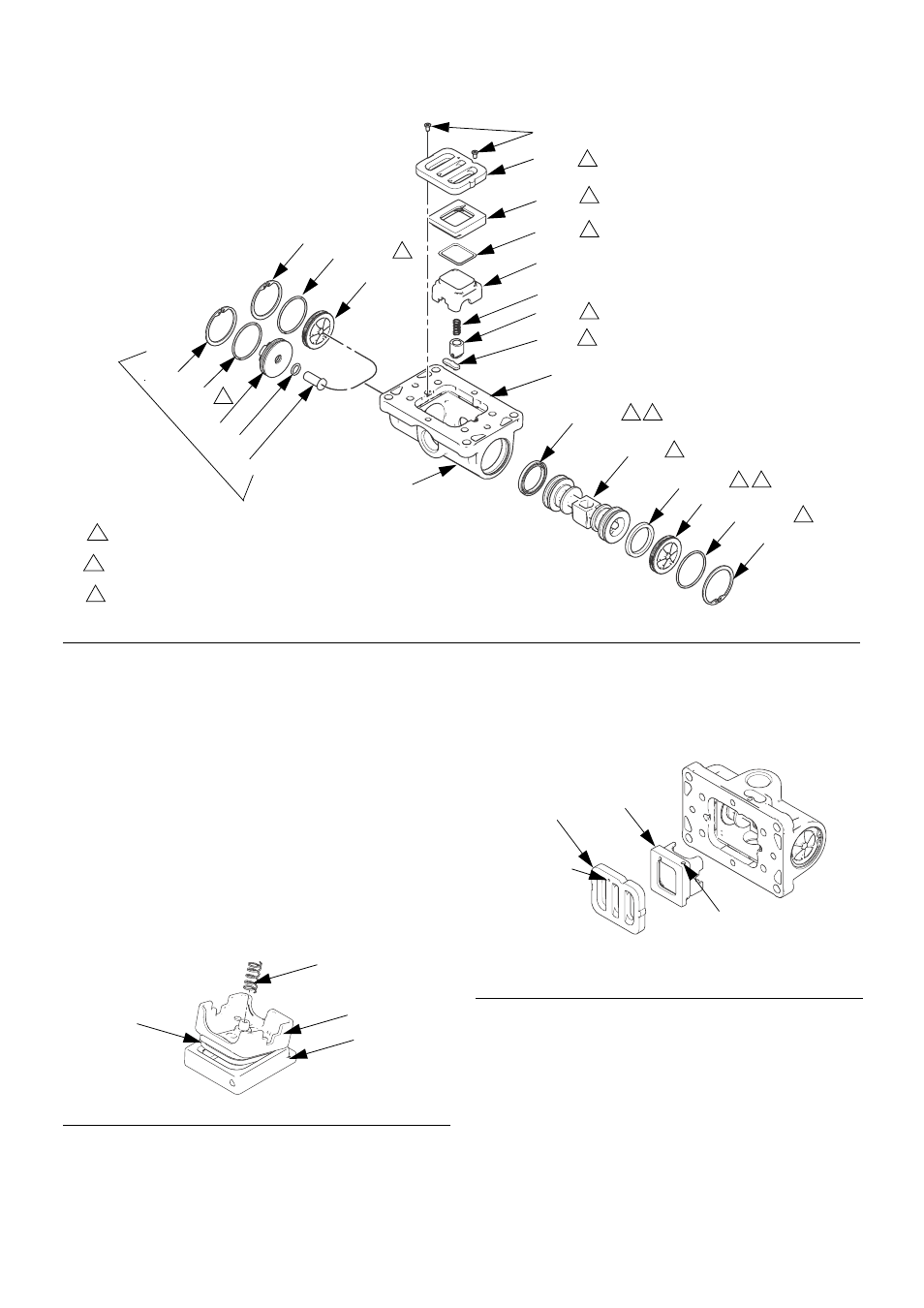

Р
ИС
. 4. Узел воздушного клапана
ti14026b
Нанесите литиевую смазку.
1
Кромки u-образной крышки
должны быть обращены к поршню.
Модели
DataTrak
с защитой
от разгона
впускное
отверстие
воздуха
210
✠
210
✠
207
✠
217
✠
206
◆†✠
206
◆†✠
208
◆†
202
◆
208
◆†
209
◆†
205
◆
212
◆
211
◆
203
◆
204
◆
218
✠
219
✠
201
1
1
1
1
1
3
2
2
210
✠
206
◆†✠
207
✠
1
1
1
214
◆ 1
213
◆
3
Нанесите консистентную
литиевую смазку на
3
2
Р
ИС
. 5.
Сборка манжеты.
211
213
212
214
ti19675a
Р
ИС
. 6. Установка крышки и пластины
воздушного клапана
магнит
ti14097b
205
212
малое
отверстие
