Страница 22
Компоненты
22
3A0563P

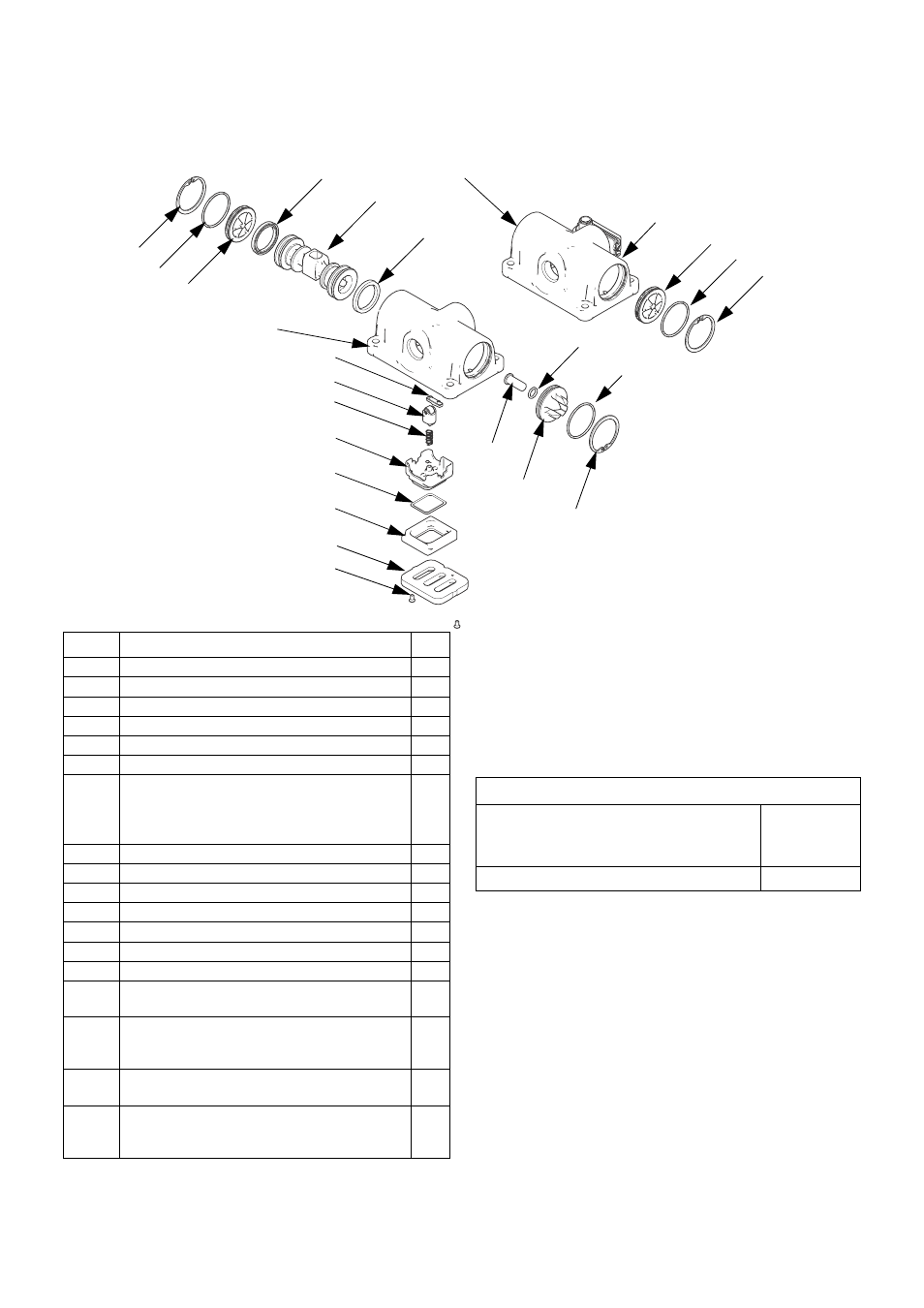

Мониторинг параметров воздушного клапана и данных
◆ Детали, включенные в комплект ремонта
воздушного клапана. См. стр. 23.
† Детали, включенные в комплект седел
воздушного клапана. См. стр. 22.
✠ Детали, включенные в комплект торцевых
колпачков воздушного клапана. См. стр. 23.
Все модели
Комплект включает:
•
2 уплотнительных кольца концевых
колпачков (206)
•
2 u-образные крышки поршня (208)
•
2 винта, M3, более короткие (209, для насосов
из металла)
•
2 винта, #4, более длинные (209, для насосов
из пластмассы)
•
1 уплотнительное кольцо кнопки освобождения
соленоида (219)
•
1 прокладка воздушного клапана (108)
(Совместима с DataTrak
с защитой от разноса)
Стандартная (без язычкового
переключателя) или с функцией отсчета
импульсов (с язычковым переключателем)
202
◆
◆203
◆204
◆205
206
◆†✠
206
◆†✠
208
◆†
◆†209
◆211
◆213
218
✠
ti14027b
210
✠
217
✠
208
◆†
210
✠
207
✠
219
◆†✠
201
210
✠
206
◆†✠
207
✠
201
220
◆214
◆212
Код
Описание
Кол.
201
КОРПУС, не продается отдельно
1
202
◆
ПОРШЕНЬ
1
203
◆
УЗЕЛ ПОРШНЕВОГО ФИКСАТОРА
1
204
◆
КУЛАЧОК, упорный
1
205
◆
ПЛАСТИНА воздушного клапана
1
206
◆†✠ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
2
207
✠
КОЛПАЧОК, торцевой
Стандарт (
xxxA
), Подсчет импульсов
(
xxxB
), или удаленный (
xxxD
)
DataTrak (
xxxC
)
2
1
208
◆† КОЛЬЦО П-образное
2
209
◆† ВИНТ
2
210
◆✠ СТОПОРНОЕ КОЛЬЦО
2
211
◆
ПРУЖИНА фиксатора
1
212
◆
ОСНОВАНИЕ, манжета
1
213
◆
КОЛПАЧОК
1
214
◆
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, манжета
1
217
✠
КОЛПАЧОК, концевой (для моделей
с DataTrak с защитой от разноса,
хххС
)
1
218
✠
КНОПКА, освобождения соленоида
(для моделей с DataTrak с защитой
от разноса,
хххС
)
1
219
◆†✠ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ (для моделей с
DataTrak с защитой от разноса,
хххС)
1
220
УЗЕЛ ЯЗЫЧКОВОГО ПЕРЕКЛЮЧАТЕЛЯ (для
моделей с функцией отсчета импульсов,
xxxB
, включает крепление)
1
Комплекты седел воздушного клапана (
†)
A01A-A01D, AU1A, AU3A, AC1A,
C01A-C01D,
P01A-P01D
24B769
A01E
24C983
