Жидкостные крышки и коллекторы, Комплекты жидкостных крышек, Комплекты алюминиевого выпускного коллектора – Инструкция по эксплуатации Graco Husky 1050_repair
Страница 24: Комплекты алюминиевого впускного коллектора
Компоненты
24
3A0563P
Жидкостные крышки и коллекторы
Комплекты включают:
•
1 крышка для жидкости (3)
•
4 кольцевых уплотнения, ПТФЭ (12)
Комплекты включают:
•
1 выпускной
коллектор (4)
•
3 заглушки для трубы (8)
•
4 кольцевых уплотнения, ПТФЭ (12)
•
1 предупреждающая наклейка (20
▲)
Комплекты включают:
•
1 впускной коллектор (5)
•
3 заглушки для трубы (8)
•
4 кольцевых уплотнения, ПТФЭ (12)
Комплекты включают:
•
1 выпускной коллектор (4)
•
4 кольцевых уплотнения, ПТФЭ (12)
•
1 предупреждающая наклейка (20
▲)
Комплекты включают:
•
1 впускной коллектор (5)
•
4 кольцевых уплотнения, ПТФЭ (12)
Размеры
и материал
насоса
Воздушный
клапан и средняя
секция
Жидкостные
крышки и
коллекторы
Седла
Шарики
обратного
клапана
Диафрагма
Коллекторные
уплотнительными
кольца
1050A
A01A
A1
AL
BN
TP
PT
Пример номера комплектации
Комплекты
жидкостных
крышек
A1, A2
24B653
C1, C2
24C051
H1, H2
24D347
P1, P2
24C050
F1, F2
24C052
S1, S2
24C061
Комплекты
алюминиевого
выпускного
коллектора
A1
24B649
A2
24B650
Комплекты
алюминиевого
впускного
коллектора
A1
24B651
A2
24B652
12
3

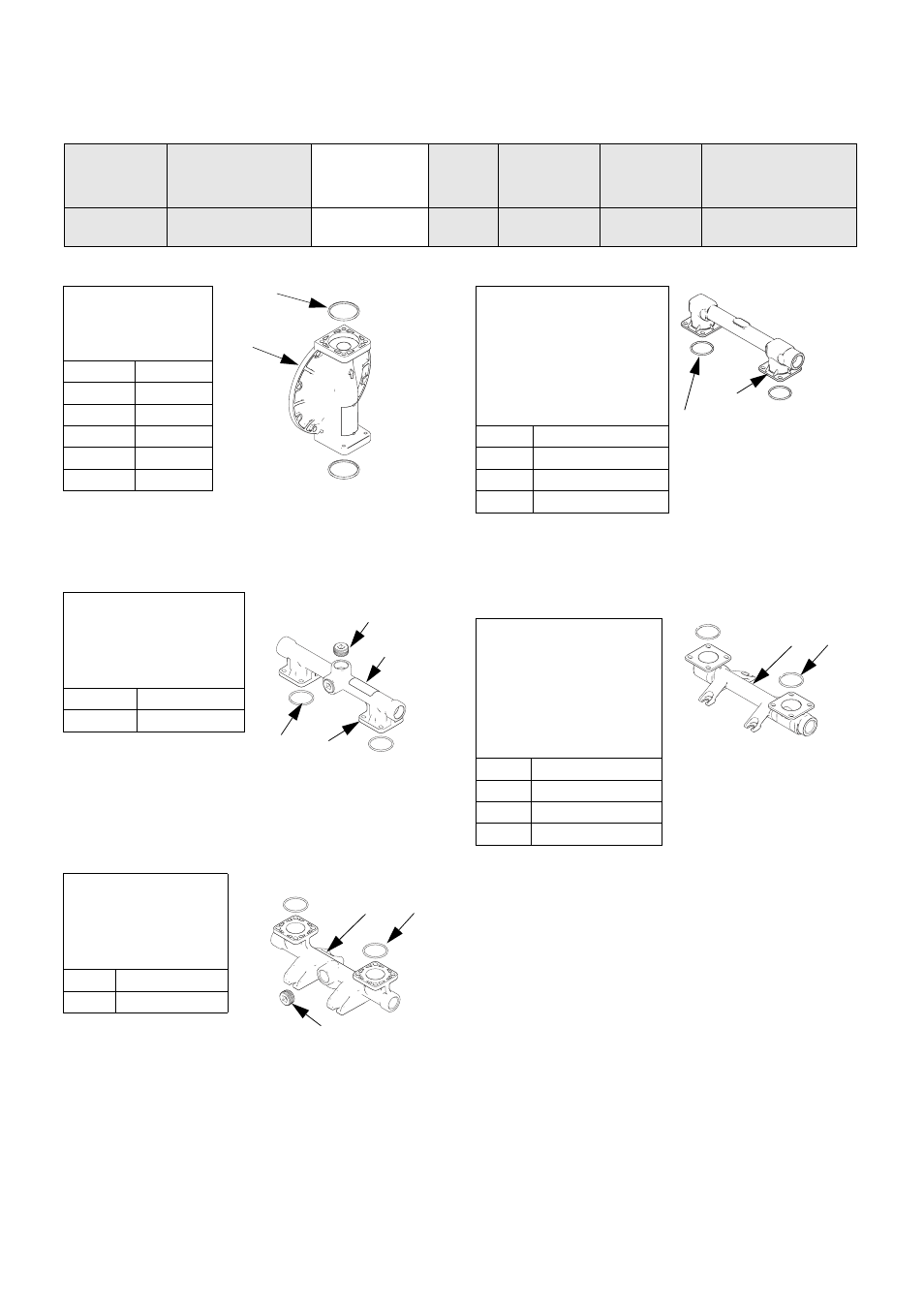

ti14307a
4
12
8
20
ti14308a
5
12
8
Комплекты
выпускных
коллекторов
из Хастеллоя
и нержавеющей
стали
H1
24D343
H2
24D344
S1
24C057
S2
24C058
Комплекты
впускных
коллекторов
из Хастеллоя
и нержавеющей
стали
H1
24D345
H2
24D346
S1
24C059
S2
24C060
ti14313a
12
4
ti14314a
5
12
