Шаблон установки на стене - вариант 1 – Инструкция по эксплуатации Graco G3 Pro 96G_series
Страница 81
Технические данные
3A1785L
81

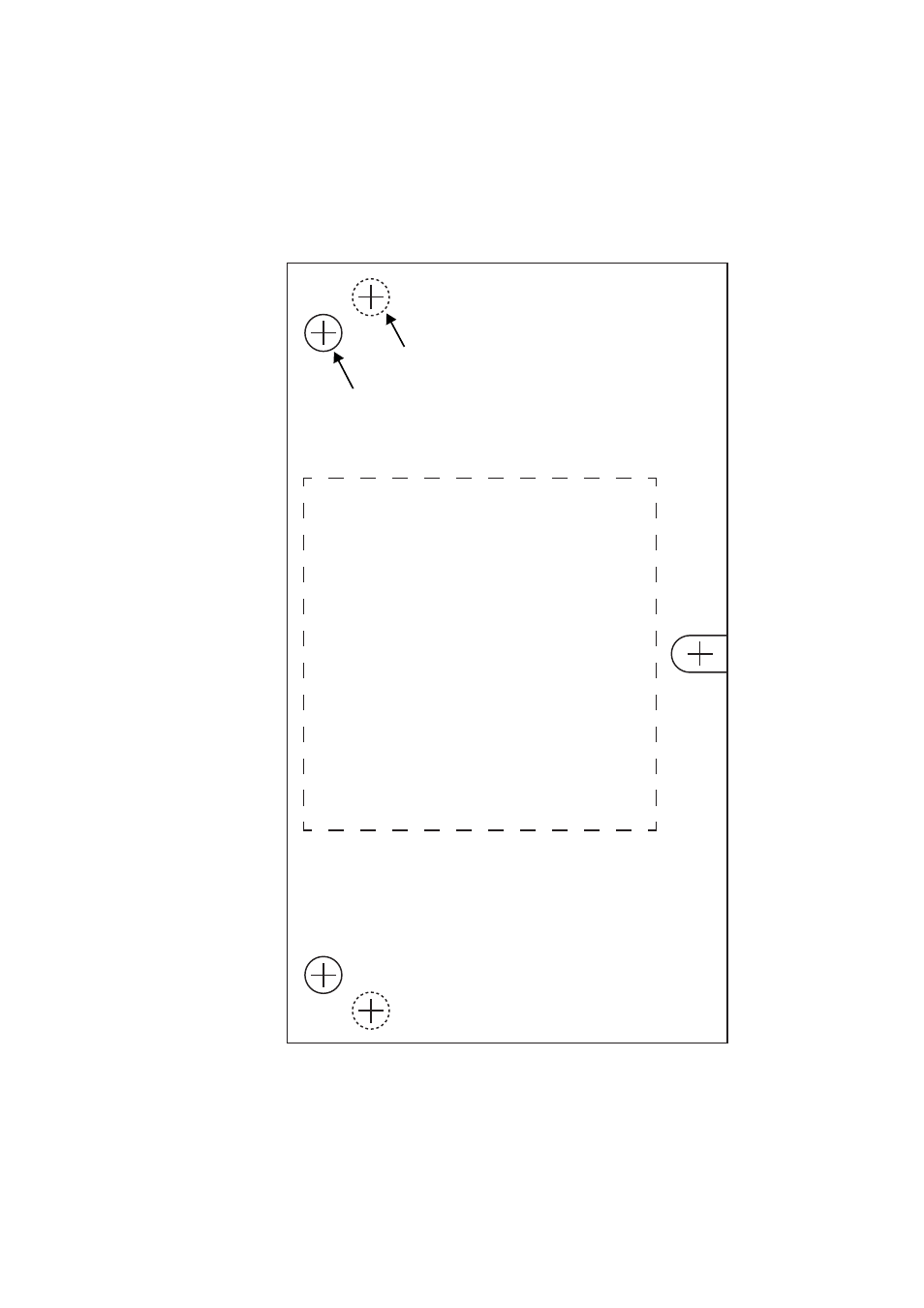

Шаблон установки на стене - Вариант 1
Примечание: Если вы решите не использовать этот шаблон монтажа ИЛИ выясните, что ПЕЧАТНЫЙ
РАЗМЕР недостаточно точный, воспользуйтесь приведенными на странице 80 измерениями в
соответствии со своим вариантом.
3
.5
inch
(88
.9
mm
)
3
.5
inch
(88
.9
mm
)
***
ВНИМАНИЕ***
Из-за различных настроек принтеров этот
шаблон
необходимо
ОБЯЗАТЕЛЬНО
проверить перед использованием.
Чтобы убедиться в правильном размере
шаблона, измерьте этот квадрат в центре.
•
Если размер равен 88,9 мм x 88,9 мм
(3,5" x 3,5"),
размер
шаблона
правильный и его можно использовать.
•
Если размер квадрата не
соответствует 88,9 мм x 88,9 мм (3,5" x
3,5"),
см. раздел "Монтажные схемы" на
странице X руководства.
Перед использованием этого шаблона для
просверливания
отверстий
ОБЯЗАТЕЛЬНО убедитесь в правильном
размере печатного шаблона.
Вариант 1
Вариант 2
