Р. 74) – Инструкция по эксплуатации Graco G3 Pro 96G_series
Страница 74
Компоненты
74
3A1785L
Запасные предупреждающие наклейки, бирки
и карточки предоставляются бесплатно.
Также заказ поз. 27, компонент ¹ 123025 и поз. 60,
компонент ¹ 16D984
‡
Только для профессиональных моделей: также заказ
поз. 31, компонент ¹ 119228 и поз. 34, компонент
¹ 16A578
‡
Только для экспертных моделей: также заказ поз. 31,
компонент ¹ 119228 и поз. 34, компонент ¹ 16A073
† Также заказ поз. 57, компонент ¹ 117156 при заказе
данного компонента.
Клапаны сброса давления
Важная информация о клапане сброса давления
16C807.
Клапан сброса давления 16C807 предназначен
исключительно для насоса G3. Его нельзя применять
в другом оборудовании.
Для установки точки сброса
давления в клапане используется
регулировочный винт давления
(a). Он не предназначен для
сброса давления во время
нормальной работы, он является
защитной мерой на случай
непредусмотренного повышения
давления в системе. Не
используйте этот клапан для
ежедневного сброса давления при
нормальном течении цикла.
Положение винта регулировки
давления необходимо время
от времени корректировать.
При каждой регулировке или
корректировке (после того как
была найдена точка сброса)
клапана важно следить, чтобы
клапан не был закручен
полностью и чтобы оставалось
не менее 1/2 оборота для
корректировок. Для проверки закрутите винт
(а) на 1/2 оборота, а затем открутите обратно.
ПРИМЕЧАНИЕ. Если крутить регулировочный винт (с) по
часовой стрелке, давление будет повышаться.
62
ДЕРЖАТЕЛЬ, бака, модели
96G038-96G046, 96G048, 96G049,
96G051-96G053, 96G055, 96G057,
96G058, 96G060-96G062,
96G064-96G066, 96G068, 96G069,
96G071- 96G073, 96G075- 96G078,
96G080-96G082, 96G084-96G086,
96G088-96G090, 96G092-96G094,
96G096, 96G097, 96G099-96G101,
96G103-96G106, 96G108, 96G109,
96G111-96G113, 96G116,
96G118-96G121, 96G123, 96G124,
96G126-96G128, 96G133,
96G135-96G149, 96G151, 96G153,
96G155, 96G157, 96G159- 96G165,
96G177
1
200
123749
КАБЕЛЬ, 15 футов, SOOW
с 7 поз., 3 контакта, 90 град
(см. схему кабелей на стр. 23)
1
125298
КАБЕЛЬ, 20 ft (6.1 m), SOOW,
с 7 поз., 5 контакта, 90 град
(см. схему кабелей на стр. 24)
1
126083
КАБЕЛЬ, 30 ft (9.1m) SOOW,
с 7 поз., 5 контакта, 90 град
(см. схему кабелей на стр. 24)
1
123750
КАБЕЛЬ, 15 футов, SOOW
с 7 поз., 5 контакта, 90 град
(см. схему кабелей на стр. 25)
1
123358
КАБЕЛЬ, DIN, неизолированный,
(см. схему кабелей на стр. 25)
1
201
124300
КАБЕЛЬ, М12, 15 футов,
4 провода, прямой штепсель
для микропроволочного вывода
(см. схему кабелей на стр. 26)
1
124333
КАБЕЛЬ, М12, 15 футов,
4 провода, прямой штепсель
для гнезда (см. схему кабелей
на стр. 26)
1
202
124301
СОЕДИНИТЕЛЬ, Eurofast,
с охватывающим разъемом,
прямой, 4P
1
124594
КОННЕКТОР, Eurofast, 4 контакта
(см. схему кабелей на стр. 27)
1
124595
КОННЕКТОР, Eurofast,
5 контактов (см. схему кабелей
на стр. 27)
1
Поз Номера
Описание
Кол-во
Номера
Описание
Кол-во
16C807
КЛАПАН, сброса давления,
500-3500 фунтов на кв. дюйм
(3,44 MПа, 34,4 бар - 24,1 MПа,
241 бар), заданное давление
3000 фунтов на кв. дюйм + 10 %
(20,68 MПa, 206,8 бар + 10 %)
Входит в набор 571028
1
563156
КЛАПАН, сброса давления,
750 фунтов на кв. дюйм
(5,17 МПа, 51,71 бар)
1
563157
КЛАПАН, сброса давления,
1000 фунтов на кв. дюйм
(6,89 МПа, 68,95 бар)
1

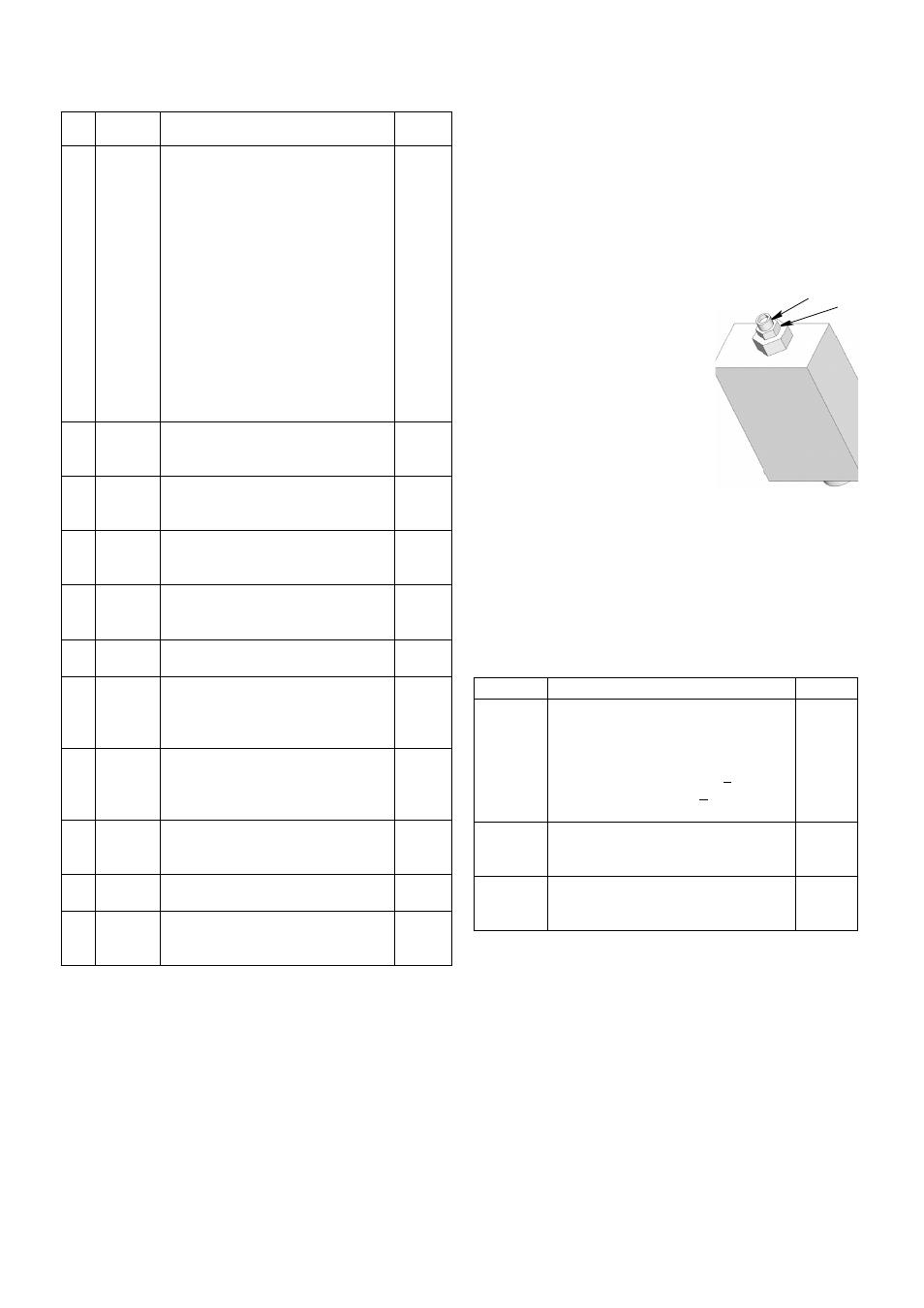

a
ti15644
b
a — регулировочный
винт
b — стопорная гайка
