Подготовка к работе
3A1785L 29
Настройка выпускного
объема насоса
ПРИМЕЧАНИЕ.
• Прежде чем настраивать откачиваемый объем,
сбросьте давление по инструкциям на стр. 28.
• Для регулировки выходного объема пользуйтесь
только разделителями Graco.
• Возможно, после начала эксплуатации насоса
придется повторить процедуру настройки выпускного
объема для подгонки объема распределяемых
жидкостей.
1. С помощью ключа ослабьте патрон насоса,
поворачивая его против часовой стрелки.
Не снимайте патрон полностью. Достаточно только
немного его отвернуть, чтобы можно было добавить
или убрать разделитель.
2. Добавляйте или убирайте разделители по мере
необходимости, чтобы получить нужный выходной
объем насоса. Чтобы разделитель было легче снять,
воспользуйтесь инструментом.

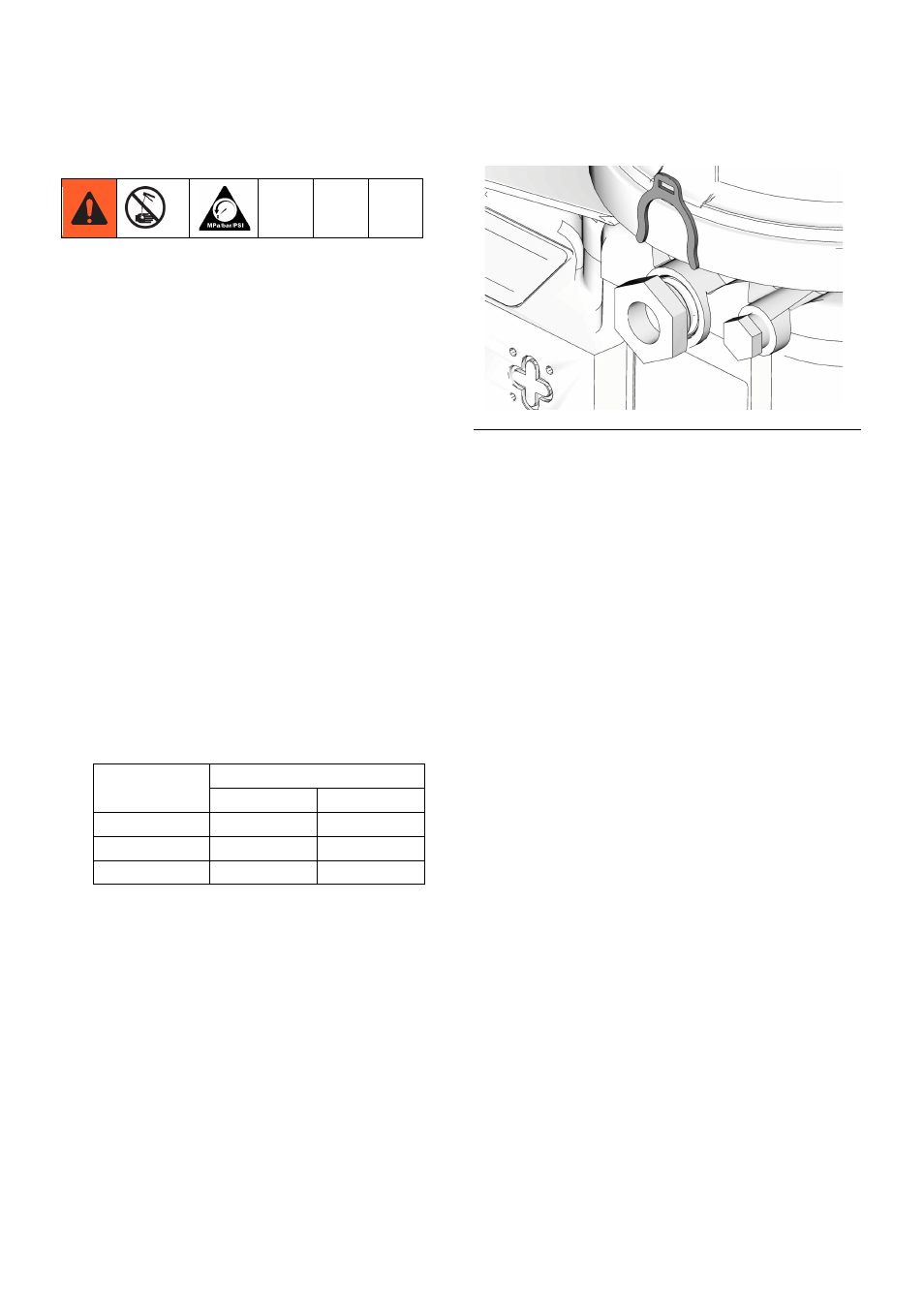

Для регулировки откачиваемого объема разделители
либо убирают (0 разделителей), либо добавляют
1 или 2 (Р
ИС . 4).
Не устанавливайте больше 2 разделителей.
ПРИМЕЧАНИЕ.
• Количество распределенного объема зависит от
внешних условий, таких как температура смазочного
материала и обратное давление выходных
соединений.
• Управлять выходным объемом можно с помощью
регулировки объема в сочетании с настройкой
времени работы (ВКЛ) насоса.
• Приведенная регулировка давления может служить
исходной настройкой, которую можно будет
исправлять по мере надобности для получения
желаемого распределения смазочного материала.
3. Затяните штуцер патрона насоса. Затяните штуцер
до 50 дюймофунтов (5,6 Н•м).
Кол-во
разделителей
Выходной объем/мин.
куб. дюймы куб. см
2 0,12 2
1 0,18 3
0 0,25 4
Р ИС . 4
