Установка
3A1785L 17

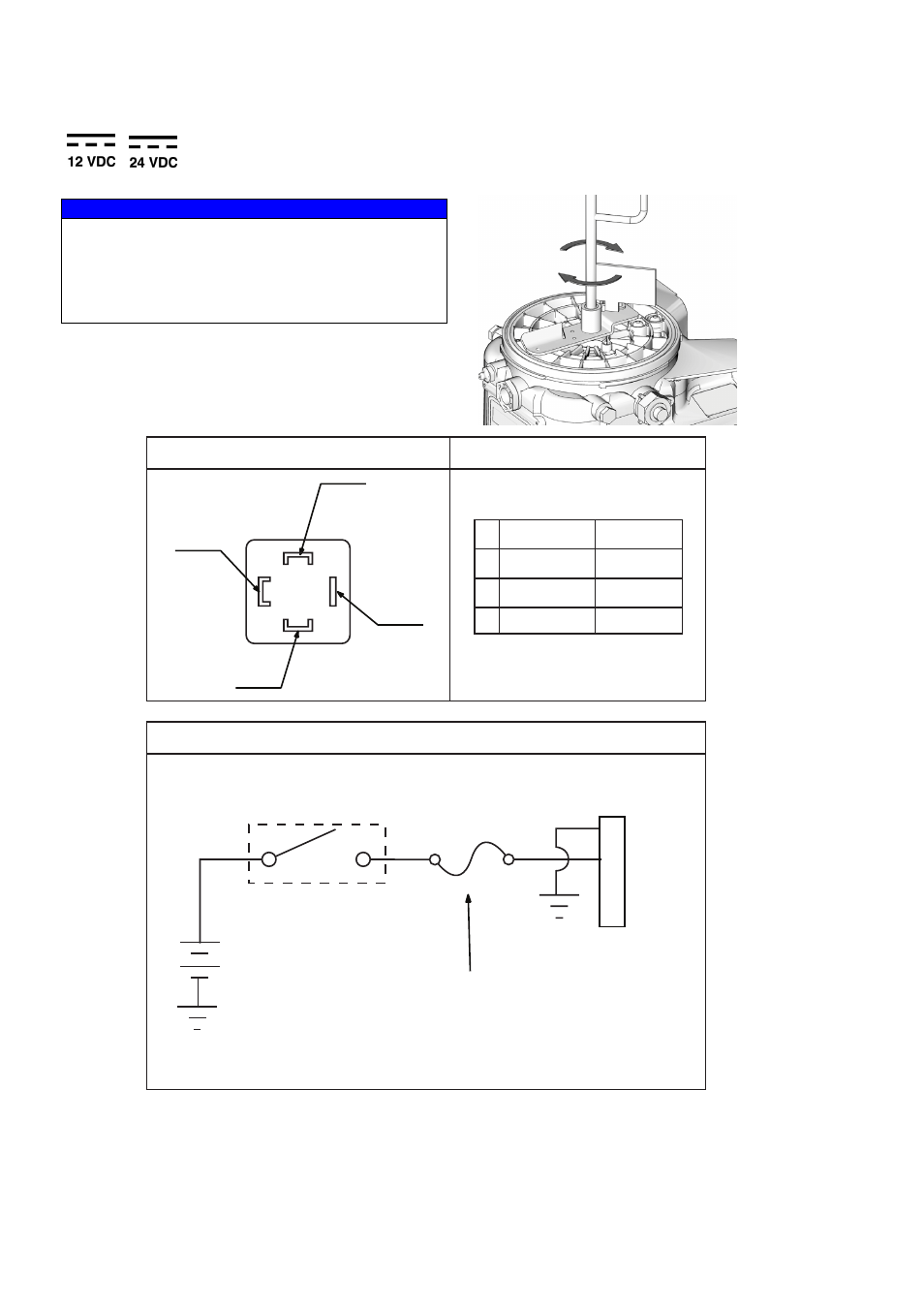

DIN-разъем пост. тока
УВЕДОМЛЕНИЕ
При подаче тока мешалка должна вращаться по часовой
стрелке (если смотреть сверху). Если проводка сделана
неправильно, мешалка будет вращаться против часовой
стрелки, что может привести к повреждению внутренних
компонентов насоса. Заметив неправильное вращение
мешалки, немедленно остановите насос и исправьте
проводку.
1 -VDC
2 +VDC
3 Not Used
4 Not Used
Black
White
Not Used
Green
(1)
(4)
(2)
(3)
Ignition Switch
Fuse
1
2
3
4
Example Wiring Diagram
Pin-out (DC) Connector on Housing
12V-pump - 7.5A
24V pump - 4A
