Установка
3A1785L
19

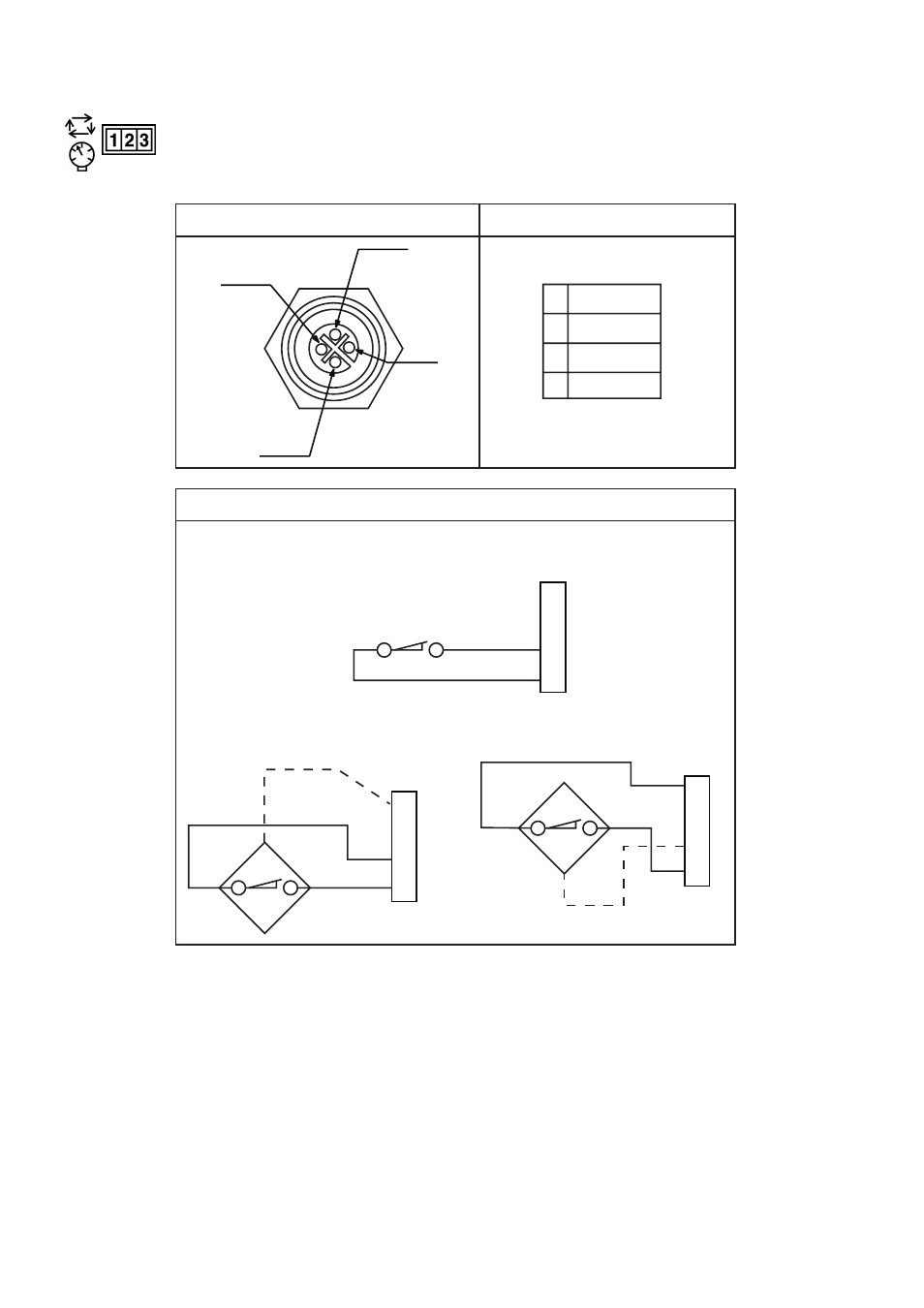

Входы (M12)
Номинальные значения см. в разделе
«Технические данные» на стр. 77.
1 SW +
2 Not Used
3 SW -
4 Signal
(3)
(4)
(1)
(2)
Sink (NPN) 2 or 3 wire
1
2
3
4
Source (PNP) 2 or 3 wire
1
2
3
4
Dry Contacts
1
2
3
4
Example Wiring Diagram
Pin-out
Connector on Housing
