Выходы на сигнализацию
Пример приведен для постоянного тока Номинальные значения см. в разделе «Технические данные»
на стр. 77.
1 N.O.
2 N.C.
3 COM
4 Not Used
(1)
(4)
(2)
(3)
1
2
3
4
G3
Switch closes on alarm
(shown in non-alarm position)
Alarm +9-30V
1 Amp Max
1 A
Fu
se

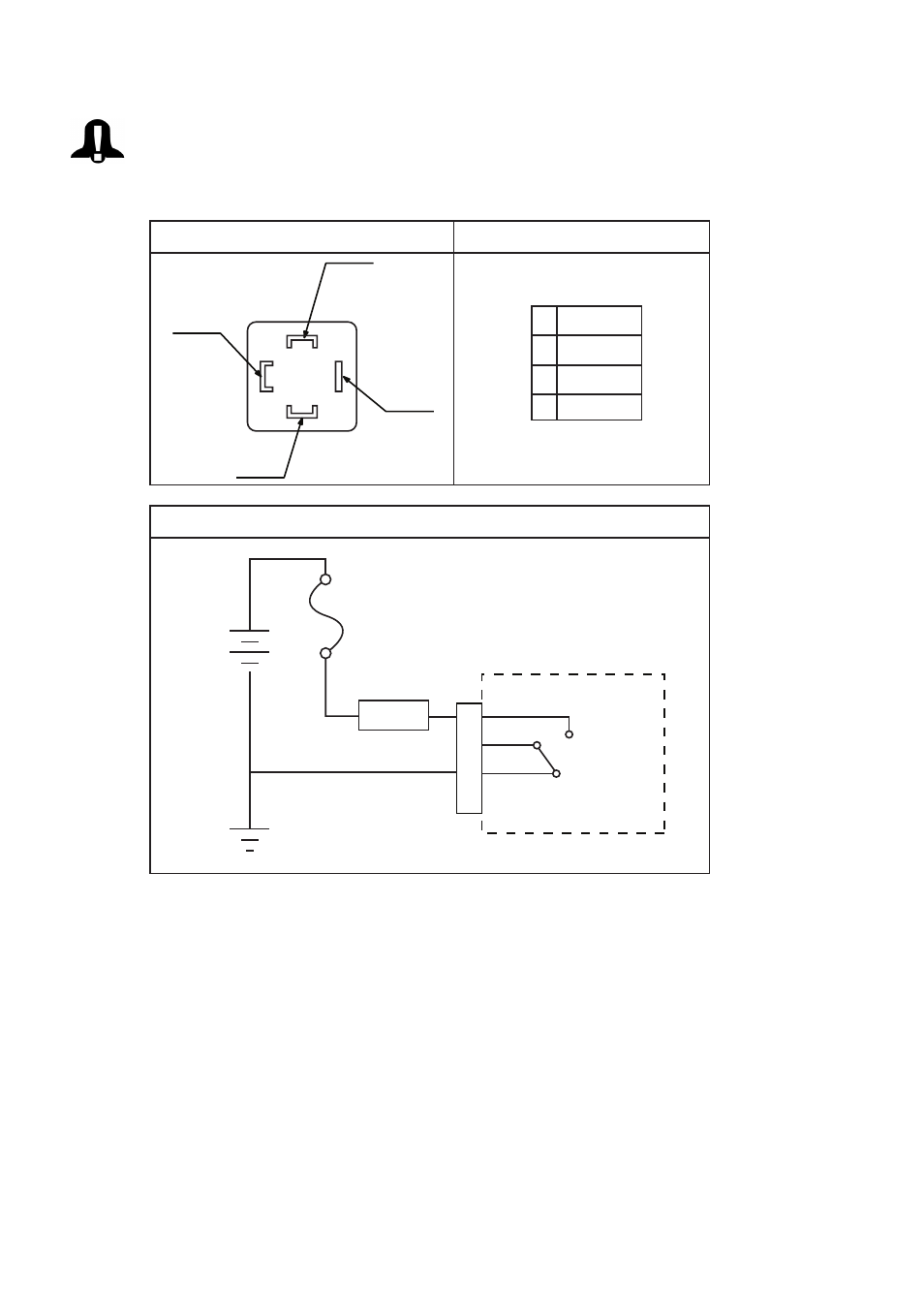

Example Wiring Diagram
Pin-out
Connector on Housing
