Установка
3A1785L
11

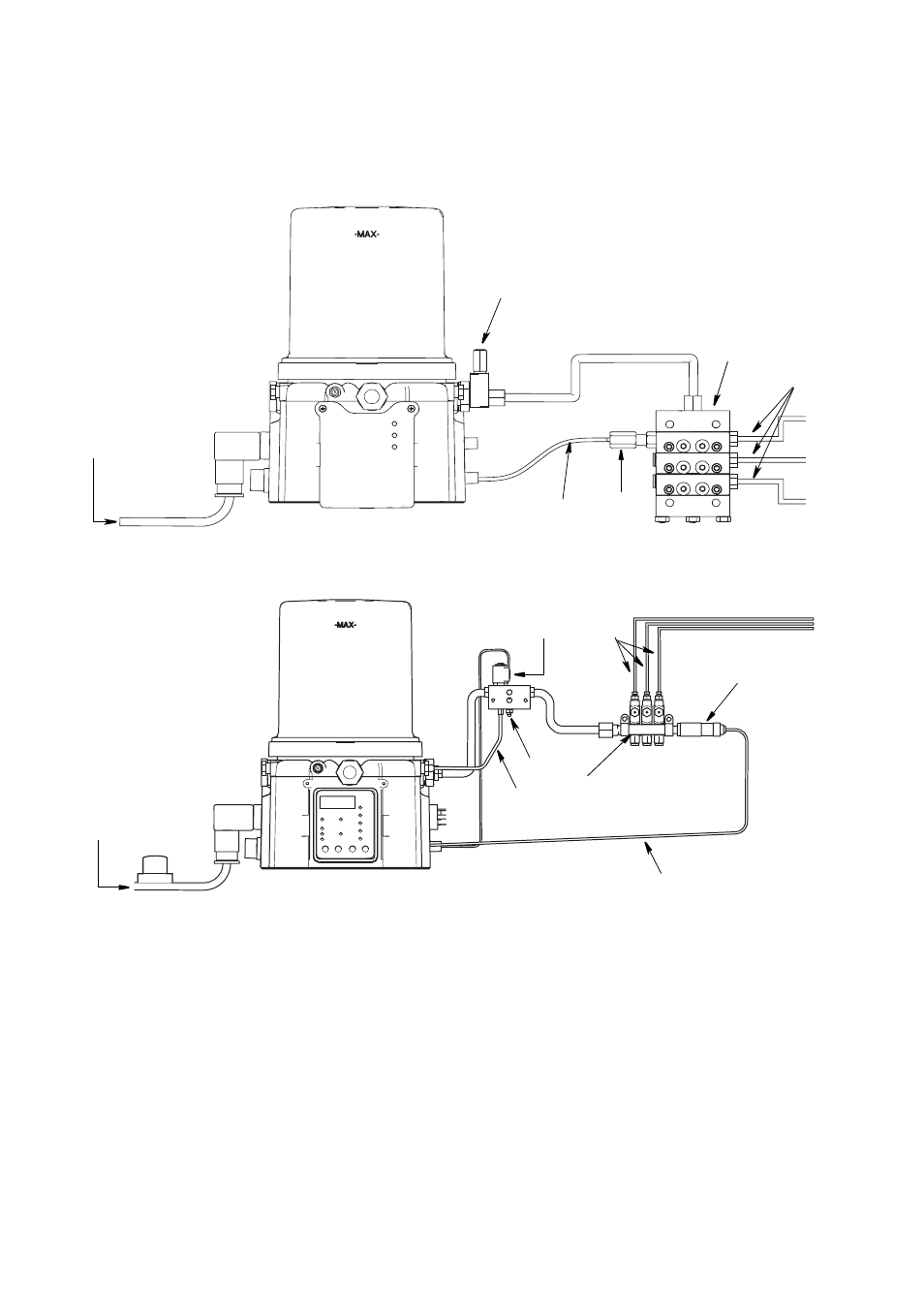

Стандартная установка
Установка с разделительным устройством
Установка с инжектором
A
Подсоединено к предохранителю или источнику питания
B
Клапан сброса давления (Не входит в комплект. Необходим
для каждого выпускного отверстия. Устанавливается
потребителем. см. «Детали», стр. 74)
C
- Кабель датчика циклового индикатора (установка
с разделительным устройством)
- Кабель реле давления (установка с инжектором)
D
- Группа поступательных клапанов разделительного
устройства (установка с разделительным устройством)
- Инжекторы (установка с инжектором)
E
К местам смазки
F
- Бесконтактный датчик (установка с разделительным
устройством)
- Датчик давления (установка с инжектором)
G
Клапан вентиляции (Не входит в комплект. Можно
приобрести в Graco. См. «Детали», стр. 75)
H
Обратно к баку
A
B
C
D
E
F
A
B
D
E
C
F
H
G
