Настройка экспертных моделей
38 3A1785L
Настройка экспертных моделей

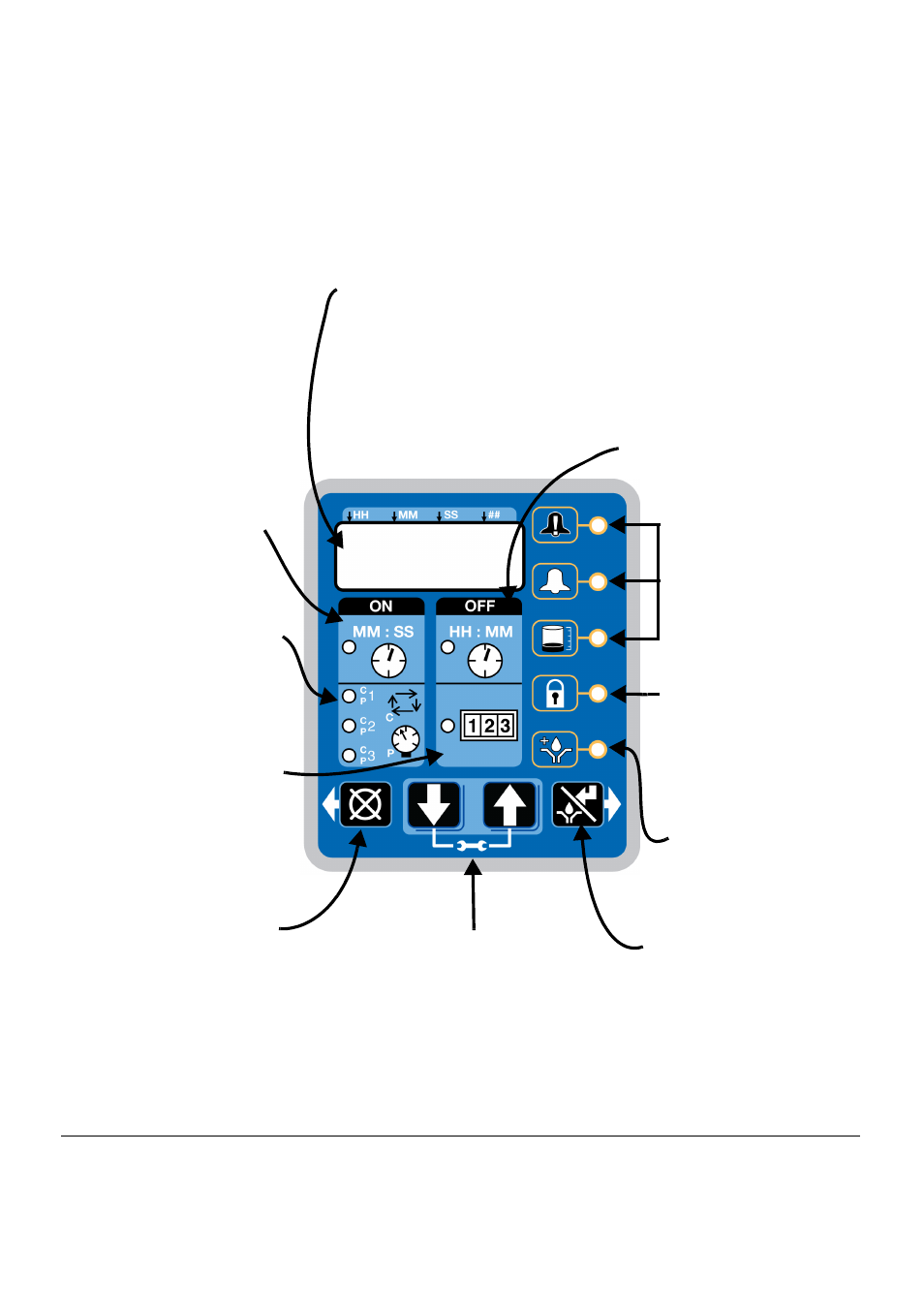

Знакомство с панелью управления ( Р ИС . 13 )
ПРИМЕЧАНИЕ. Инструкции по программированию начинаются на стр. 39.
Р ИС . 13
ДИСПЛЕЙ
• Мигающий индикатор под надписями HH,
MM, SS и ## показывает выбранную
единицу измерения, например, HH
соответствует часам.
• Мигающее число на дисплее обозначает,
что G3 находится в РЕЖИМЕ НАСТРОЙКИ.
• В РЕЖИМЕ РАБОТЫ эти числа
увеличиваются или уменьшаются. См.
о времени работы (ВКЛ) и простоя (ВЫКЛ).
РАБОЧЕЕ ВРЕМЯ
(ВКЛ)/РЕЗЕРВНОЕ ВРЕМЯ
• Когда идет отсчет рабочего
(ВКЛ) или резервного времени,
загорается индикатор.
• На дисплее время показано
в минутах и секундах (MM:SS).
Например, 08:30 — это 8 минут
и 30 секунд.
• Устанавливает предельное
количество времени для
завершения цикла или создания
давления, по истечении которого
будет выдано предупреждение.
• Обратный отсчет от заданного
времени до нуля.
ВРЕМЯ ПРОСТОЯ
(ВЫКЛ)/РЕЗЕРВНОЕ ВРЕМЯ
• Когда с помощью времени простоя
(ВЫКЛ) или резервного времени
настраивается функция простоя
насоса, загорается индикатор.
• Значение указано в формате ЧЧ:М.
• Если время > 1 часа, время показано
в часах и минутах (HH:MM).
• Количество простоев между циклами.
• Обратный отсчет от заданного
времени до нуля.
• Можно настроить как резерв для
функции счетчика операций.
СИГНАЛЬНЫЕ ЗНАЧКИ
Если во время рабочего цикла
происходит авария или сбой,
рядом со значком загорается
индикатор. Подробное описание
условий срабатывания
сигнализации описаны на стр. 63.
ЗНАЧОК PIN
• Если для входа в режим
настройки необходимо
ввести PIN-код, рядом с
соответствующим значком
загорается индикатор.
• В РЕЖИМЕ НАСТРОЙКИ
индикатор горит при
установке PIN-кода.
ПРЕДВАРИТЕЛЬНАЯ
СМАЗКА
Если активирована функция
предварительной смазки, рядом
с соответствующим значком
загорается индикатор.
СТРЕЛКА ВЛЕВО/СБРОС
• В РЕЖИМАХ НАСТРОЙКИ и
РАСШИРЕННОМ перемещает курсор
на дисплее на одно поле влево.
• В РАБОЧЕМ РЕЖИМЕ позволяет
сбросить предупреждения одним
нажатием.
• В РЕЖИМЕ СИГНАЛИЗАЦИИ
позволяет сбросить сигнал аварии
и предупреждение, а также
переключить цикл в РЕЖИМ
ПРОСТОЯ (ВЫКЛ) — для этого
кнопку нужно удерживать 3
секунды.
СТРЕЛКА ВПРАВО/РУЧНОЙ
РЕЖИМ/ВВОД
• В РЕЖИМЕ НАСТРОЙКИ
сохраняет запись, передвигает
курсор на одно поле вправо или
переводит к следующему этапу.
• В РАБОЧЕМ РЕЖИМЕ запускает
цикл ручного режима.
ВВЕРХ и ВНИЗ
• В течение 3 сек. удерживайте обе кнопки
ВВЕРХ и ВНИЗ, чтобы войти в РЕЖИМ
НАСТРОЙКИ.
• В РЕЖИМЕ НАСТРОЙКИ уменьшает или
увеличивает численные значения на дисплее.
НАСТРОЙКА ЦИКЛА/ДАВЛЕНИЯ
• Устанавливает интенсивность
контроля цикла (C) или давления
(P) — до 3 датчиков.
• Каждый датчик настраивается
и управляется независимо
от других.
СЧЕТЧИК ОПЕРАЦИЙ
• Когда с помощью счетчика
операций настраивается функция
простоя (ВЫКЛ) насоса, загорается
индикатор.
• Подсчитываются независимые
машинные операции с датчиком
для контроля длительности
времени простоя насоса.
• Функцию времени простоя (ВЫКЛ)
можно использовать как резерв
для счетчика операций.
