Установка
10
3A1785L
Установка
Заземление
Оборудование необходимо заземлить. Заземление снижает опасность поражения электрическим током, поскольку
обеспечивает отвод тока в случае неисправности или аварии. Данное оборудование оснащено шнуром с проводом
заземления. Этот провод можно определить по изоляции зеленого цвета, возможно с желтыми полосками.

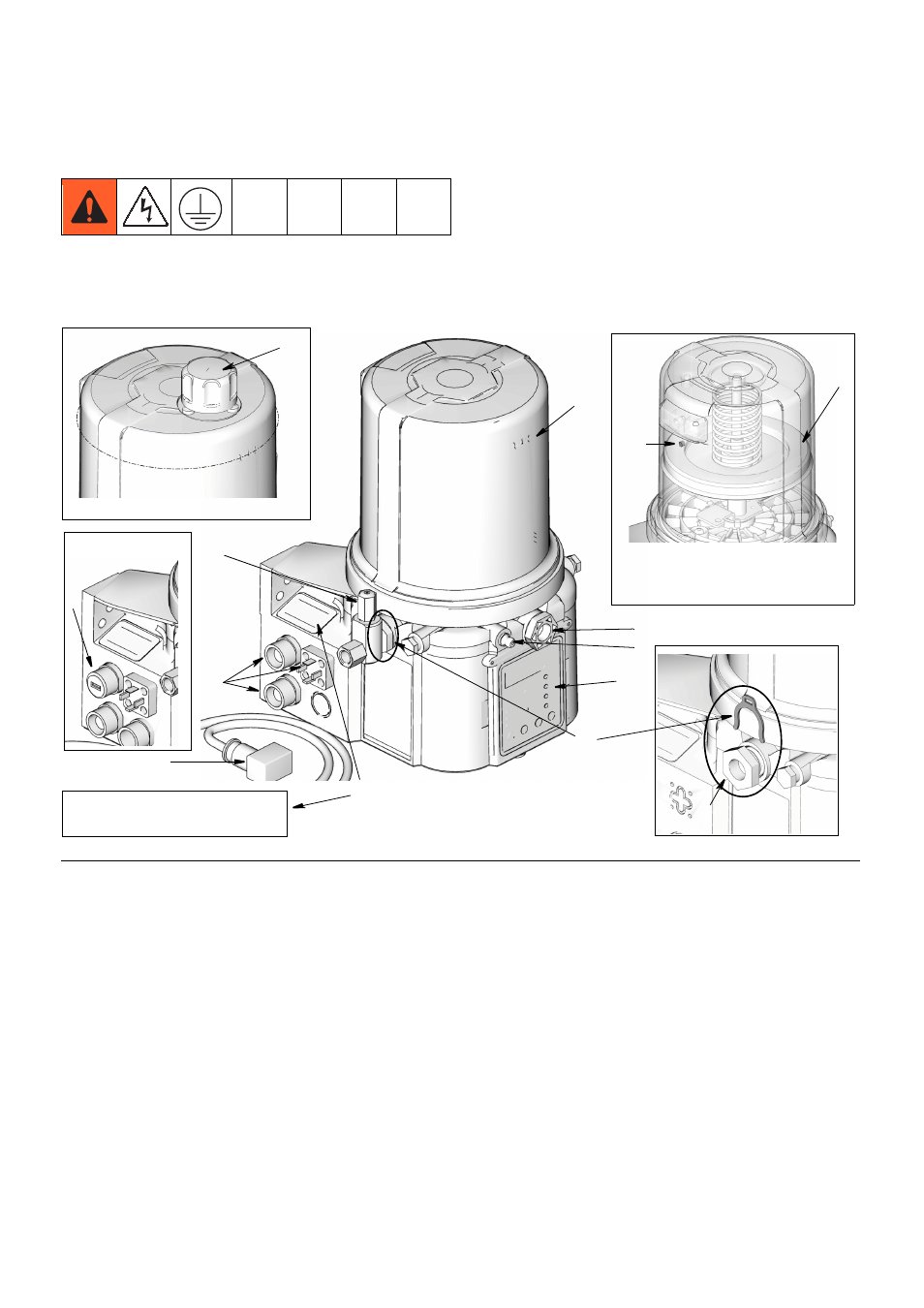

Расположение деталей
Основные положения:
A
Áàê
B
Регулируемый элемент насоса (1 в комплекте.
Максимальное количество — 3)
C
Клапан сброса давления (Не входит в комплект. Необходим
для каждого выпускного отверстия. Можно приобрести
в Graco. См. «Детали», стр. 70.)
D
Ниппель впуска смазки (1 в комплекте, только
на смазочных моделях)
E
Гнездо выпускного отверстия насоса (2 в комплекте)
F
Разделители для регулировки объема (2 в комплекте. Чем
больше разделителей, тем меньше выходной объем на
каждом цикле) (см. также Р
G
Предохранитель (Только для моделей, работающих от
постоянного тока. Не входит в комплект, не показан
на иллюстрации. Можно приобрести в Graco. См. «Детали»,
стр. 74)
H
Панель управления (только на профессиональных
и экспертных моделях)
I
Панель подключения шнура питания и датчиков (на обеих
сторонах, показана только одна)
J
Номер детали и модели. На иллюстрации показан образец
(подробности см. на стр. 3 и 7, «Расшифровка номера
модели»)
K
Шнур питания (показан DIN-разъем)
L
Упорная пластина (только для некоторых смазочных
моделей)
M
Отверстие для выпуска воздуха упорной пластины (только
для некоторых смазочных моделей)
N
Крышка со щупом (только на масляных моделях)
P
Порт USB (только на моделях DMS
™
)
Р
ИС
. 2:
A
D
H
I
B
E
C
K
F
J
G3-G-24NC-2L0A00-L0C00000
Смазочные модели с упорной
пластиной
(
Модели на 2 л)
L
M
96GXXX
Масляные модели
N
Модели DMS
TM
P
Смазочные модели
