Номера компонентов и моделей
3A1785L
7
Расшифровка номера модели
В представленном ниже образце шифра показан порядок составных частей номера модели. Варианты каждой части
шифра приведены в списках ниже.
ПРИМЕЧАНИЕ. Некоторые конфигурации насосов отсутствуют. Обратитесь в службу поддержки Graco или к местному
дистрибьютору.
G3 - G = номер модели насоса: G3; G = смазка
G3 - A = номер модели насоса: G3; A = масло
Шифр aa: источник питания
•
12 = 12 В постоянного тока
•
24 = 24 В постоянного тока
•
AC = 100 - 240 В переменного тока
Шифр bb: управление
•
NC = без контроллера
•
PR = профессиональное управление
(с таймером)
•
MX = экспертное управление (циклом)
Шифр cc: объем бака (в литрах)
•
2L = 2 литра
•
4L = 4 литра
•
8L = 8 литров
•
12L = 12 литров
•
16L = 16 литров
Шифр d: наличие упорной пластины
•
F = упорная пластина установлена
•
0 = упорной пластины нет
Шифр e: контроль низкого уровня
•
L = контроллер низкого уровня
•
A = внешний контроль низкого уровня
•
0 = контроля низкого уровня нет
Шифр ff: дополнительные принадлежности
•
00 = без принадлежностей
•
05 = 5-контактный кабель питания CPC

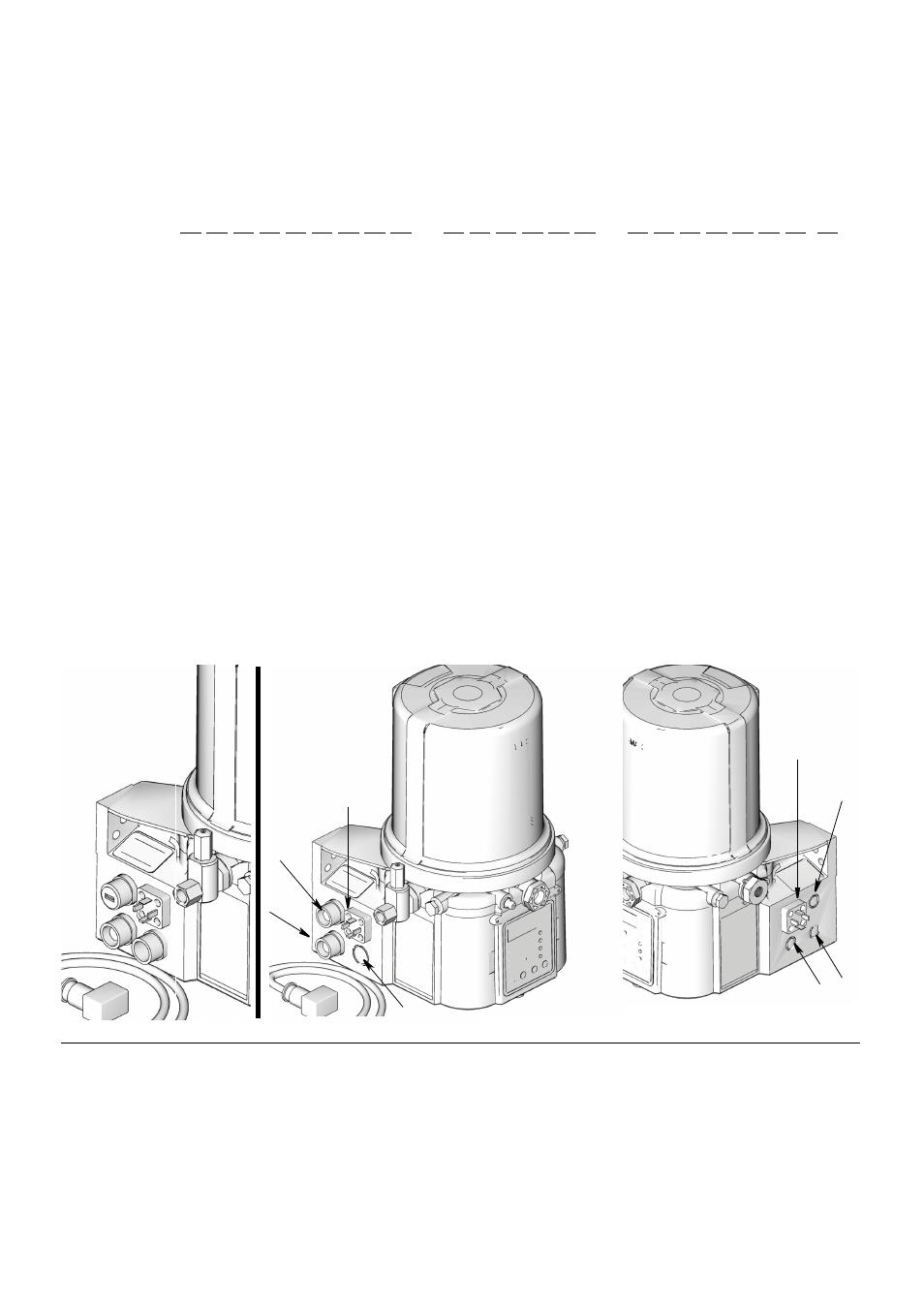

Шифр g, h, i, j, k, m, n, p
ПРИМЕЧАНИЕ. Шифры g -p относятся к определенным
деталям насоса G3. Они изображены на Р
. 1.
•
C = CPC
•
D = DIN
•
1, 2, 3 = номер датчика
•
R = дистанционный ручной режим
•
M = счетчик операций
•
A = выход на сигнализацию
•
L = низкий уровень
•
V = клапан выпуска воздуха
•
0 = детали нет
G
3
-
G
-
Образец шифра:
a
a
b
b
-
c
c
d
e
f
f
-
g
h
i
j
k
m
n
p
Р
ИС
. 1
k
m
n
p
h
j
i
g
