Рабочий режим
3A1785L 59
Экспертные модели
Управление режимом смазки (рабочий режим, ВКЛ)
Режимом смазки (рабочим режимом, ВКЛ) экспертных
моделей можно управлять с помощью датчиков цикла
и/или давления.
Если для управления циклом и/или давлением задано
любое значение, кроме «OFF», на дисплее можно
переключаться между циклами (C1, C2, C3) и/или
активными датчиками (P1, P2, P3) и резервным
временем.
Если для управления циклом или давлением было задано
значение «OFF», режимом смазки (рабочим режимом,
ВКЛ) можно управлять с помощью временем работы
(см. «Контроль времени», стр. 58).
При заданном управлении цикла и/или давления
смазочный цикл (рабочий режим, ВКЛ) завершается
при выполнении всех условий из настроек цикла и/или
давления.
Контроль циклов
• Заданное количество сработавших счетчиков в
системе с учетом циклов (С1). Как правило, реле
приближения подключено к распределительному
клапану.
• Загорится индикатор рядом с соответствующим
датчиком (С1/Р1, С2/Р2, С3/Р3).
• На дисплее будет указан датчик (C1, C2, C3)
и оставшееся количество циклов для него
(Р
ИС . 20).

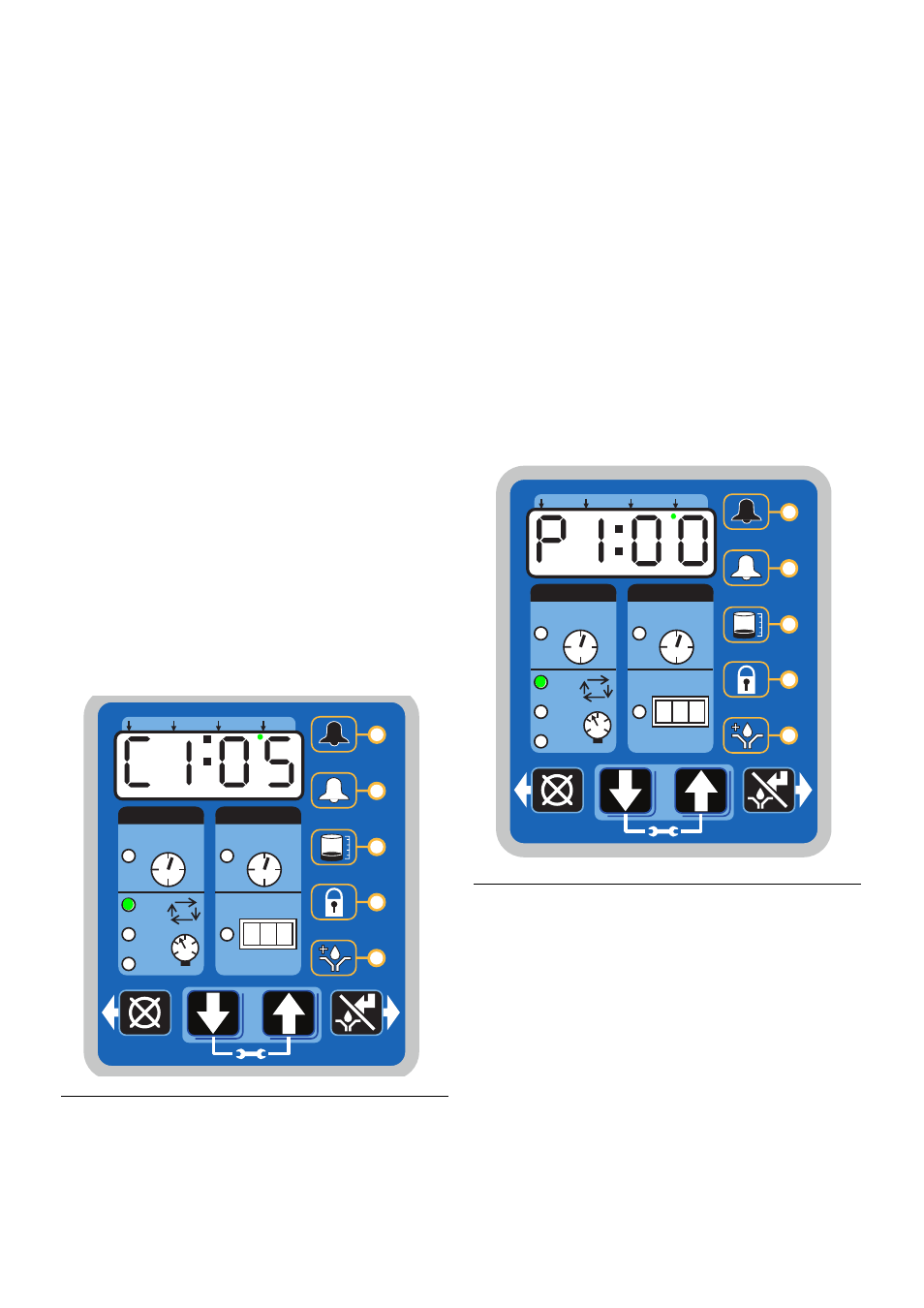

В примере на Р ИС . 20 показан датчик C1
и 5 оставшихся циклов.
Контроль давления
• Один сработавший счетчик в системе с учетом
давления (P1). Как правило, реле давления
устанавливается в конце цепи инжекторов.
• Загорится индикатор рядом
с соответствующим датчиком (С1/Р1,
С2/Р2, С3/Р3) (Р
ИС . 21 и Р ИС . 22).
• На дисплее указан датчик (P1, P2, P3),
и сработало ли его реле давления.
- 01 = реле давления не сработало
- 00 = реле давления сработало.
В примере на Р ИС . 21 показан датчик Р1,
реле давления сработало.
В примере на Р ИС . 22 (стр. 60) показан датчик Р2,
реле давления НЕ сработало.
Р ИС . 20
ON OFF
!
1 2 3
HH MM SS ##
MM : SS HH : MM
2
3
1
P
C
C
P
C
P
C
P
Р ИС . 21
ON OFF
!
1 2 3
HH MM SS ##
MM : SS HH : MM
2
3
1
P
C
C
P
C
P
C
P
