9
разрыва на выходной стороне распила. Планки для
пропилов
отрегулированы на
предприятии-изготовителе таким образом, что
пильный диск не касается планок для пропилов.
Перед использованием планок для пропилов
отрегулируйте их следующим образом:

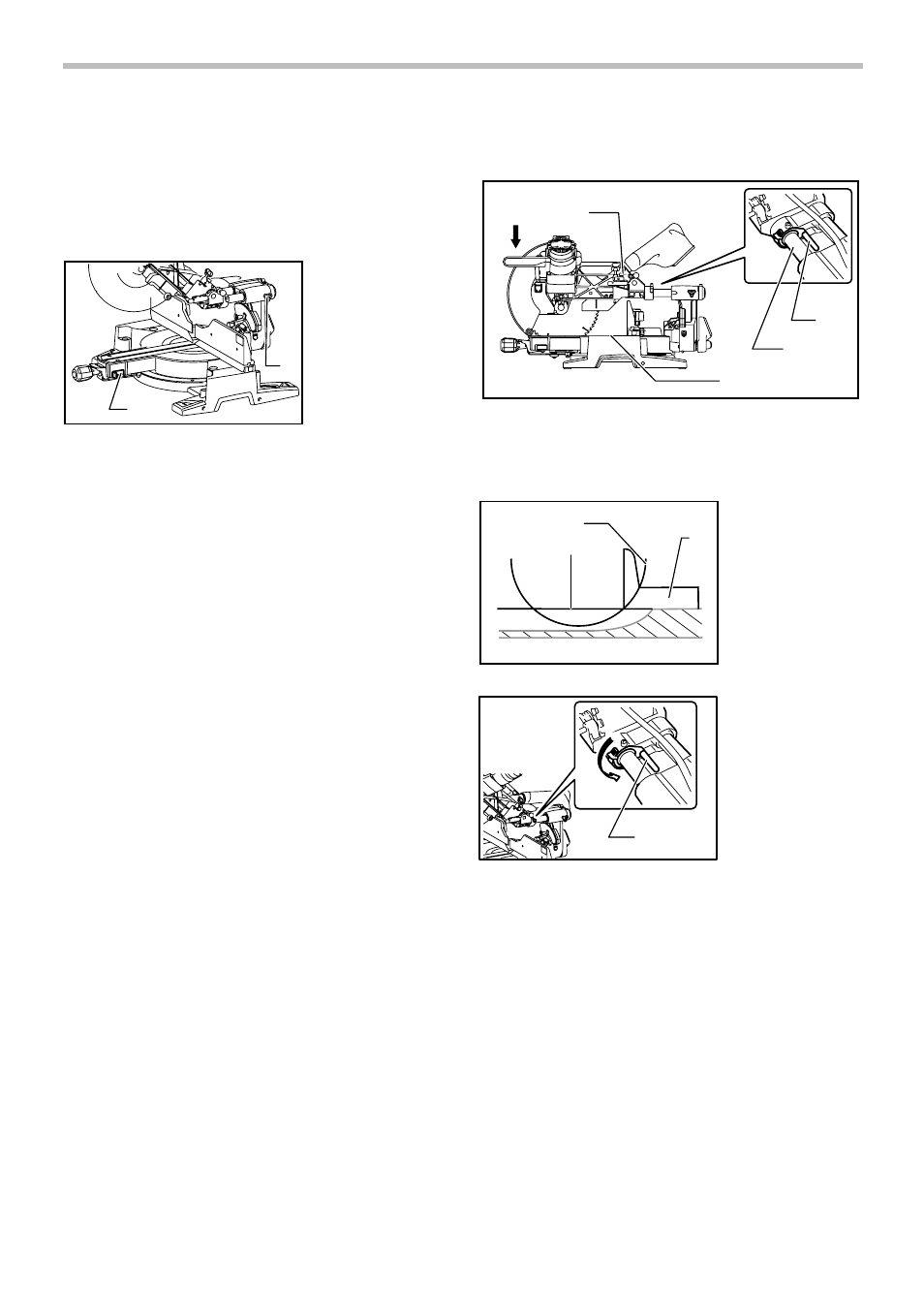

1
2
009496
Сначала отключите инструмент от сети. Ослабьте все
винты (по 3 с левой и правой стороны) фиксации
плашек для распила. Затяните винты так, чтобы
плашки для распила можно было легко перемещать
рукой. Полностью опустите ручку и нажмите на
стопорный штифт, чтобы зафиксировать ее в
опущенном положении. Поверните против часовой
стрелки стопорный винт, фиксирующий верхние
стойки и сдвиньте вперед рычаг блокировки,
удерживающий нижние подвижные стойки. Подайте
на
себя каретку полностью. Отрегулируйте
положение плашек для распила так, чтобы они лишь
соприкасались с боковыми сторонами зубцов
режущего диска. Затяните передние винты (сильно
не затягивайте). Полностью подайте каретку по
направлению к ограждению направляющей и
отрегулируйте положение плашек для распила так,
чтобы они лишь соприкасались с боковыми
сторонами зубцов режущего диска. Затяните задние
винты (сильно не затягивайте).
После регулировки плашек для распила освободите
стопорный штифт и поднимите рукоятку. Затем
надежно затяните все винты.
УВЕДОМЛЕНИЕ:
•
Установив угол фаски, убедитесь в
правильной регулировке плашек для
распила. Правильная регулировка плашек для
распила помогает добиться надлежащей опоры
для заготовки, сводя к минимуму возможность
ее срыва с крепления.
Обеспечение максимальной
производительности резки
Данный инструмент отрегулирован на заводе таким
образом, чтобы обеспечить максимальную режущую
способность для дисковой пилы 305 мм.
Перед выполнением любых настроек отключайте
инструмент от сети. При установке новой дисковой
пилы всегда проверяйте ее нижнее крайнее
положение и при необходимости выполняйте
регулировки следующим образом:
1
2
3
4
009518
2
1
3
009737
1
009736
Сначала отключите инструмент от сети. Опустите
стопорный рычаг, чтобы поместить пилу как показано
на рисунке. Полностью сдвиньте каретку к
ограждению направляющей и опустите рукоятку до
упора. При помощи торцевого ключа поворачивайте
регулировочный болт до тех пор, пока внешний край
режущего диска не опустится немного ниже верхней
поверхности поворотной базы в точку, где передняя
поверхность
ограждения направляющей
соприкасается с верхней поверхностью поворотной
базы.
Отключите инструмент от сети, поверните диск рукой,
нажимая на рукоятку до конца, чтобы убедиться в том,
что диск не касается никакой из частей нижнего
основания.
При необходимости, слегка
отрегулируйте снова.
После
настройки обязательно возвращайте
1. Рычаг
ограничителя
1. Верхняя
поверхность
поворотного
основания
2. Периферия
лезвия
3. Направляющая
линейка
1. Регулировочный болт
2. Поворотное основание
3. Рычаг ограничителя
4. Подвижная трубка
1. Рычаг
блокировки
2. Стопорный
винт
