10
стопорный рычаг в исходное положение,
поворачивая его против часовой стрелки.
ПРЕДУПРЕЖДЕНИ:
•
После установки новой дисковой пилы
всегда проверяйте, соприкасается пила или
нет с какой-либо частью нижнего основания
при полностью опущенной ручке. Задевание
диском основания может стать причиной отдачи
и причинения тяжелых травм.

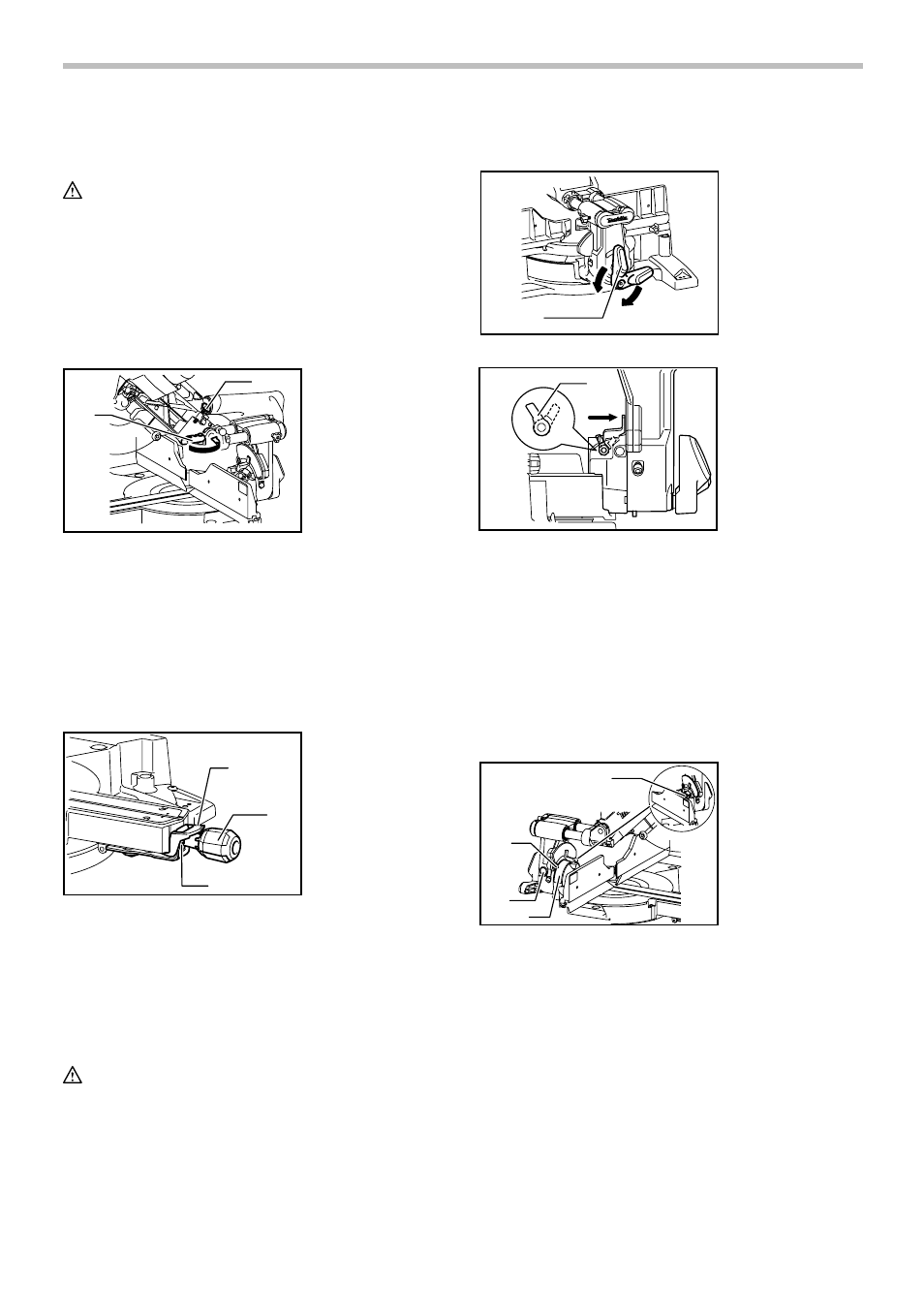

Стопорный рычаг
1
2
009487
Нижнее предельное положение диска легко
регулируется с помощью стопорного рычага. Для
регулировки,
поверните стопорный рычаг в
направлении стрелки, как показано на рисунке.
Отрегулируйте регулировочный винт, так, чтобы диск
останавливался в необходимом положении при
полном опускании рукоятки.
Регулировка угла резки
1
2
3
009517
Нажмите на рукоятку так, чтобы выступы вошли в
зацепление, и поверните ее по часовой стрелке до
упора. Поверните поворотное основание, нажимая
вниз стопорный рычаг. После установки ручки в
положение необходимого угла на угловой шкале
поверните рукоятку на 90° против часовой стрелки,
чтобы зафиксировать поворотное основание.
ПРЕДУПРЕЖДЕНИ:
•
После изменения угла резки всегда фиксируйте
поворотное основание, поворачивая ручку на
90° против часовой стрелки.
УВЕДОМЛЕНИЕ:
•
При повороте поворотного основания,
обязательно полностью поднимите рукоятку.
Регулировка угла скоса
1
009489
1
010322
Для настройки угла скоса кромки ослабьте рычаг,
расположенный на задней части инструмента,
повернув его против часовой стрелки. Сдвиньте
фиксатор вперед до упора как показано на рисунке,
одновременно поддерживая головку пилы, чтобы
ослабить давление на стопорный штифт.
Наклоняя каретку вправо, ослабьте рычаг и немного
наклоните каретку влево, затем нажмите кнопку
разблокировки. Удерживая кнопку разблокировки
нажатой, наклоните каретку вправо.
1
2
4
3
009513
Наклоняйте режущий диск до тех пор, пока указатель
не покажет необходимый угол на шкале распила под
углом. Затем затяните рычаг, повернув его с усилием
по
часовой стрелке, чтобы зафиксировать
кронштейн.
Если потянуть рычаг с защелкой к передней части
пилы, нож можно заблокировать с помощью
упоров-ограничителей в правом и левом положении
под углом 22,5° и 33,9° к поверхности основания.
Когда фиксатор сдвинут к задней части пилы как
показано на рисунке, нож может быть зафиксирован
на желаемый угол в пределах указанного диапазона
углов фаски.
1. Пластина со
шкалой
2. Кнопка
отсоединения
3. Указатель
4. Рычаг с
предохранительной
защелкой
1. Рычаг с
предохранительной
защелкой
1. Рычаг
1. Рычаг
блокировки
2. Рукоятка
3. Кулачок
1. Стопорный
рычаг
2. Регулировочный
винт
