Инструкция по эксплуатации Makita LS1216FL
Страница 16

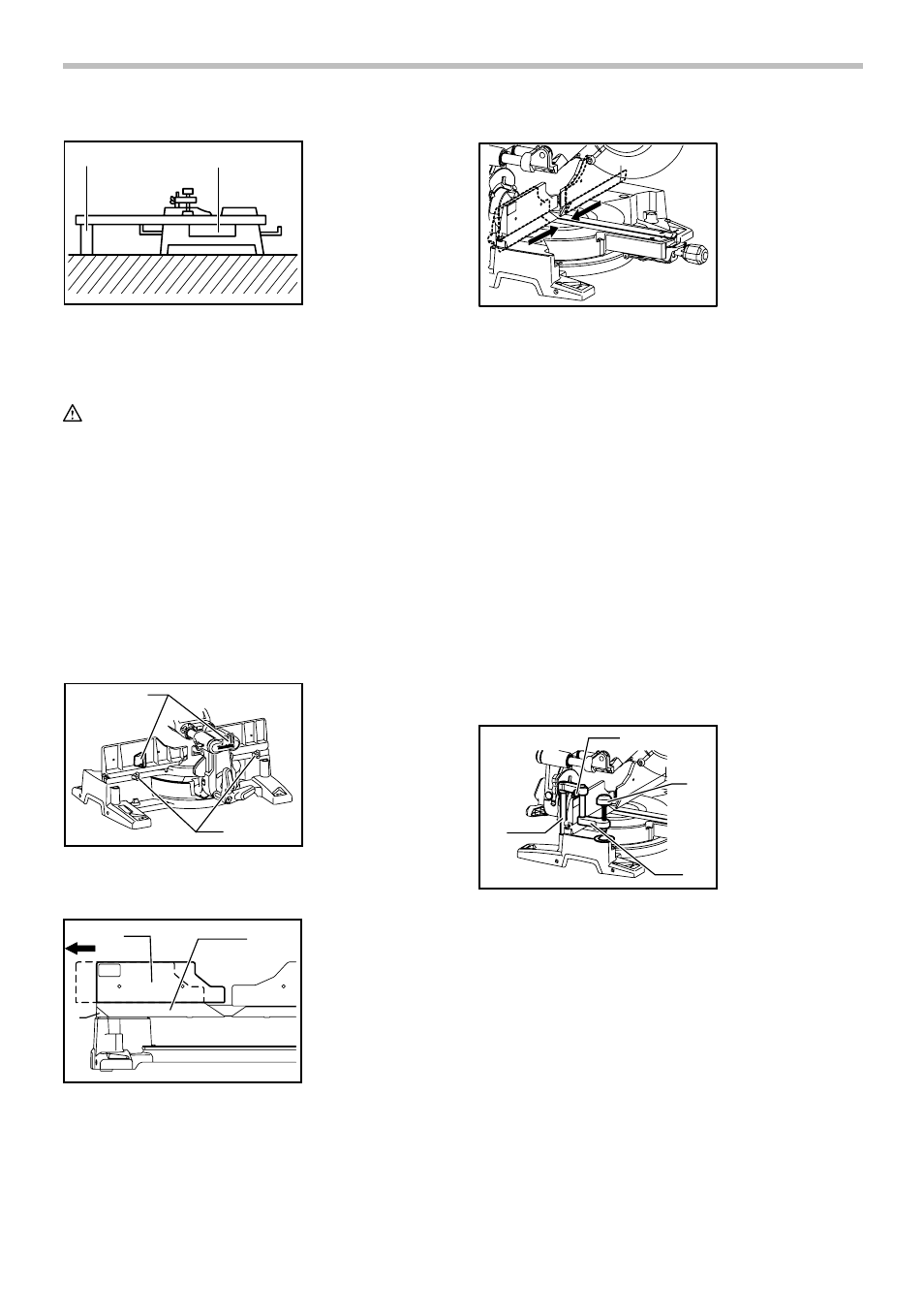

16
1
2
001549
Регулировка ограждения направляющей
(ПОДВИЖНЫЕ ОГРАЖДЕНИЯ – верхние и
нижние)
ПРЕДУПРЕЖДЕНИ:
•
Перед включением инструмента убедитесь, что
верхнее и нижнее ограждения надежно
закреплены.
•
Перед срезанием фаски убедитесь, что
инструмент (особенно режущий диск), не
касается верхнего и нижнего ограждения
при полном опускании и подъеме рукоятки,
а также при перемещении каретки по всей
длине. Если инструмент или диск коснется
ограждения, это может привести к отдаче или
неожиданному перемещению материала и
тяжелым травмам.
1
2
009508
Нижние ограждения можно перемещать внутрь и
наружу, ослабив зажимные винты.
1
2
3
010594
При перемещении нижних ограждений внутрь
открывается красный индикатор, при перемещении
наружу этот индикатор скрывается.
Верхние ограждения можно снять или переместить
внутрь или наружу, ослабив рычаги.
009611
При срезании фаски отрегулируйте положение
нижнего и верхнего ограждения, чтобы они оказались
по возможности ближе к диску для максимальной
поддержки детали; убедитесь, что инструмент
(особенно режущий диск), не касается верхнего и
нижнего ограждения при полном опускании и
подъеме рукоятки, а также при перемещении каретки
по всей длине.
Перед началом резания сделайте пробный прогон с
выключенной и отсоединенной от сети пилой, затем
проверьте расстояние между ограждениями и
движущимися деталями.
Перед началом резания надежно закрепите нижние
ограждения, затянув зажимные винты, а верхние
ограждения – путем затягивания рычагов.
Завершив
срезание
фаски,
обязательно
возвращайте верхние ограждения в исходное
положение.
Вертикальные тиски
1
2
3
4
009502
Вертикальные тиски можно установить либо справа,
либо слева от основания. Вставьте стержень тисков в
отверстие основания.
Установите рычаг тисков в соответствии с толщиной
и формой обрабатываемой детали и зафиксируйте
его, затянув винт. Если винт фиксации рычага тисков
касается
каретки,
установите
винт
с
противоположной стороны рычага тисков. Убедитесь
в том, что инструмент не соприкасается с тисками
при полном опускании ручки, а также в крайних
точках
перемещения
каретки.
Если
такое
соприкосновение есть, установите тиски в другое
место.
Прислоните
обрабатываемую
деталь
к
направляющей линейке и поворотному основанию.
1. Головка тисков
2. Ручка тисков
3. Стержень
тисков
4. Винт
1. Верхнее
ограждение
2. Нижнее
ограждение
3. Красный
индикатор
1. Рычаги
2. Зажимные
винты
1. Опора
2. Поворотное
основание
