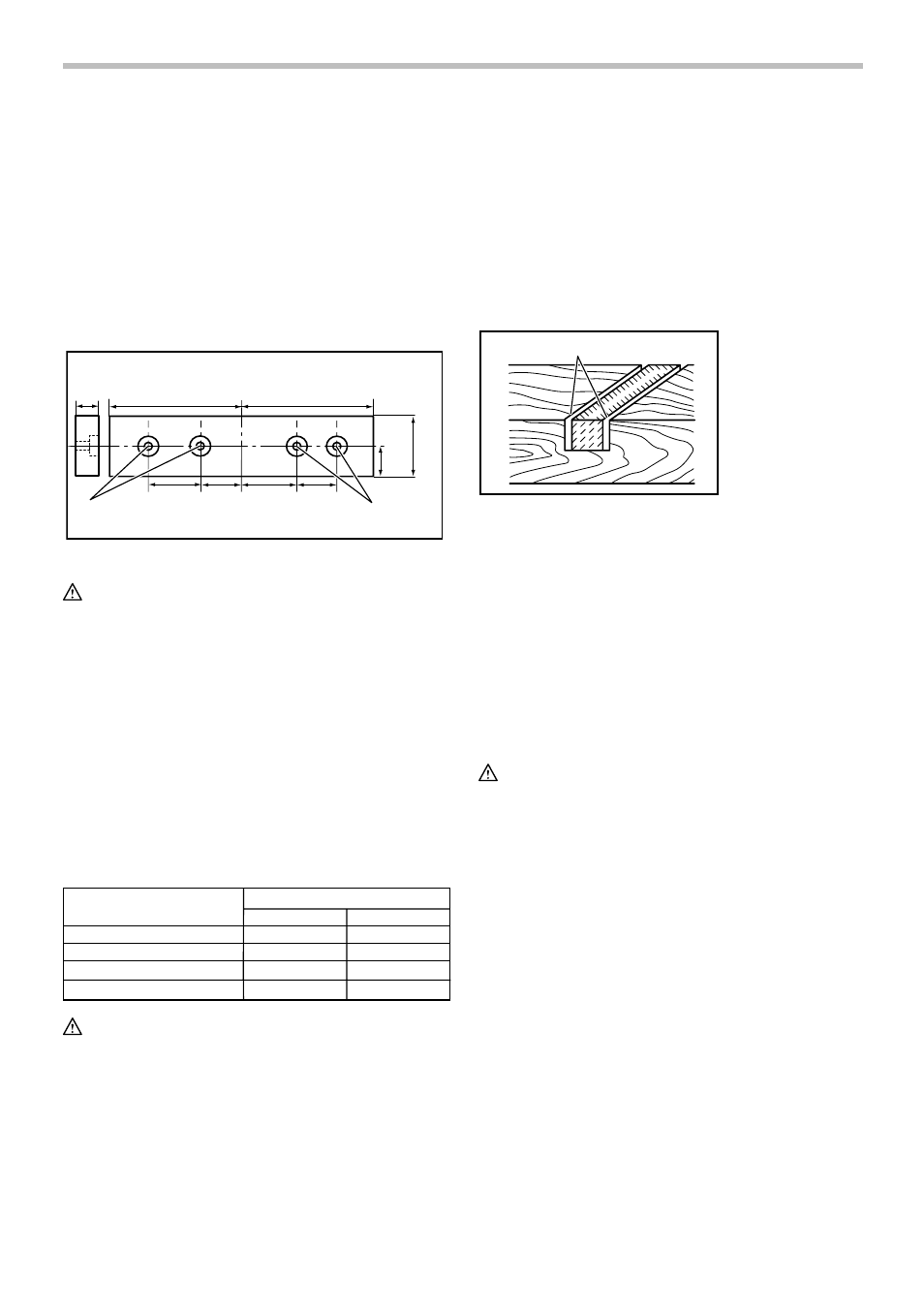

22
тяжелые травмы.
8.
Деревянная облицовка
Использование
деревянной
облицовки
позволяет
добиться
распиливания
обрабатываемых
деталей
без
расколов.
Прикрепите
деревянную
облицовку
к
направляющей линейке с помощью отверстий в
направляющей линейке и 6-мм винтов.
Размеры предлагаемой деревянной облицовки
показаны на рисунке.
Более
15мм
Более 290
мм
135
мм
106
мм
116
мм
180
мм
80
мм
115 - 120
мм
Более 340
мм
1
1
010046
ПРЕДУПРЕЖДЕНИ:
•
Используйте
прямую
доску
одинаковой
толщины в качестве деревянной облицовки.
•
Чтобы полностью разрезать детали высотой
102-120
мм,
необходимо
устанавливать
деревянную
накладку
на
ограждение
направляющей.
Деревянная
накладка
позволяет расположить деталь на удалении от
ограждения, что обеспечивает более глубокий
разрез.
Пример:
При резании деталей высотой 115 и 120 мм,
используйте
деревянные
накладки
следующей толщины.
Угол резки
Толщина деревянной облицовки
0°
35 мм
Влево и вправо 45°
Правый 60°
Влево и вправо 52°
30 мм
25 мм
25 мм
60 мм
45 мм
35 мм
35 мм
115 мм
120 мм
010048
ПРЕДУПРЕЖДЕНИ:
•
Для крепления деревянной накладки к
ограждению направляющей используйте
винты. Винты необходимо устанавливать
так, чтобы их головки располагались ниже
поверхности деревянной накладки и не
мешали установки материала. Неправильное
расположение материала может вызвать
неожиданное смещение во время резания, что
может
вызвать
потерю
контроля
над
инструментом и причинить тяжелые травмы.
УВЕДОМЛЕНИЕ:
•
Когда деревянная облицовка прикреплена, не
поворачивайте поворотное основание при
опущенной
рукоятке.
Это
приведет
к
повреждению
диска
и/или
деревянной
облицовки.
9.
Резка пазов
1
001563
Можно
вырезать
соединительный
прямоугольный паз следующим образом:
Отрегулируйте нижнее предельное положение
диска с помощью регулировочного болта и
стопорного рычага, чтобы ограничить глубину
резки диска. См. раздел "Стопорный рычаг",
приведенный выше.
После настройки крайнего нижнего положения
диска сделайте параллельные надрезы поперек
детали путем толкающего резания как показано
на рисунке. Затем удалите материал детали
между надрезами с помощью стамески.
ПРЕДУПРЕЖДЕНИ:
•
Не пытайтесь выполнять такое резание при
помощи более широкого диска или диска
для выборки пазов. Попытка сделать надрез с
помощью широкого диска или диска для
выборки пазов может привести к неожиданным
результатам и возникновению отдачи, которые
могут стать причиной тяжелых травм.
•
Обязательно
возвращайте
ограничительный
рычаг
в
исходное
положение, если выполняете какой-либо
разрез кроме выборки паза. При попытке
разреза с
ограничительным
рычагом
в
неправильном положении может привести к
неожиданным результатам и возникновению
отдачи, которые могут стать причиной тяжелых
травм.
10. Специальная технология максимальной
ширины резания
Максимальной ширины резания на данном
инструменте
можно
достичь,
выполнив
следующее:
1. Вырежьте пазы
лезвием
1. Отверстие
