20

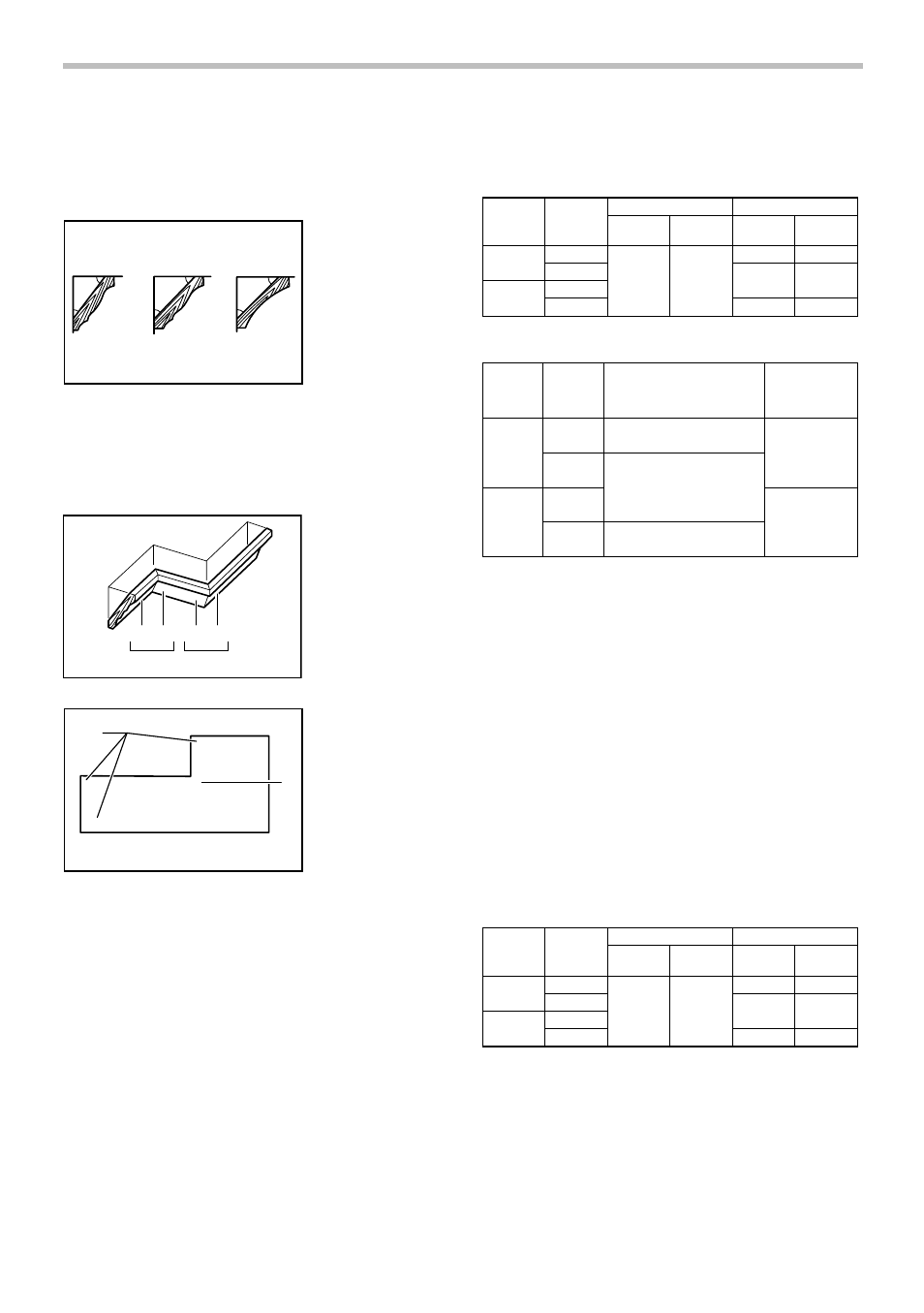

тип погонажа с закругленным углублением:
пояски с стеновым углом 52/38°, пояски со
стеновым углом 45° и погонаж со стеновым
углом 45°. См. рисунки.
52
38
45
45
45
45
1 2 3
001555
Имеются стыковые детали для поясков и
погонажа с закругленным углублением для
следующих типов углов: "внутренние" углы 90°
((1) и (2) на Рис. A) и "внешние" углу 90° ((3) и (4)
на Рис. A).
(1) (2) (3) (4)
1 2 Рис.A
001556
2
(1)
(2)
(1)
(2)
(2)
(1)
(2)
(1)
(1)
(2)
(3)
(4)
1
001557
Измерение
Измерьте длину стены и отрегулируйте деталь
на столе, чтобы обрезать до нужной длины край,
контактирующий со стеной. Обязательно
проверяйте, чтобы длина обрезанной детали по
обратной ее стороне равнялась длине стены.
Отрегулируйте
длину среза по углу.
Обязательно используйте несколько заготовок
для пробных срезов, чтобы проверить угол
установки пилы.
При обрезке поясков и погонажа с закругленным
углублением устанавливайте угол фаски и угол
отрезки как показано в таблице (A), и
устанавливайте
детали на верхнюю
поверхность основания пилы как указано в
таблице (B).
В случае снятия левой фаски
Положение
пояска на
Рис. A
Угол скоса Угол резки
Для наружного
угла
Для внутреннего
угла
Тип 52/38° Тип 45°
Правый 31,6°
Тип 45°
Левый 33,9° Левый 30°
Тип 52/38°
Левый 31,6° Левый 35,3°
Правый 35,3°
Правый 35,3° Правый 31,6°
(1)
(2)
(3)
(4)
Таблица (A)
006361
Положение
пояска на
Рис. A
Край пояска у ограждения
направляющей
(1)
Край, касающийся потолка, должен находиться
рядом с ограждением направляющей.
Край, касающийся потолка, должен находиться
рядом с ограждением направляющей.
Для наружного
угла
Готовая деталь будет
находиться с левой
стороны от ножа.
Готовая деталь будет
находиться с правой
стороны от ножа.
Для внутреннего
угла
Край, касающийся стены, должен
находиться рядом с ограждением
направляющей.
Готовая деталь
(2)
(3)
(4)
Таблица (B)
006362
Пример:
В случае отрезания пояска типа 52/38° для
положения (1) на Рис. A:
•
Наклоните и зафиксируйте угол
фаски 33,9° ЛЕВЫЙ.
•
Отрегулируйте и зафиксируйте угол
отрезки 31,6° ПРАВЫЙ.
•
Положите поясок широкой стороной
(обратной) на поворотное основание
так,
чтобы КРАЙ,
КОНТАКТИРУЮЩИЙ С ПОТОЛКОМ,
был
прижат к ограждению
направляющей на пиле.
•
После обрезки готовая деталь будет с
ЛЕВОЙ стороны от диска пилы.
В случае снятия правой фаски
Положение
пояска на
Рис. A
Угол скоса Угол резки
Для наружного
угла
Для внутреннего
угла
Тип 52/38° Тип 45°
Правый 31,6°
Тип 45°
Правый 33,9° Правый 30°
Тип 52/38°
Левый 31,6° Левый 35,3°
Правый 35,3°
Правый 35,3° Правый 31,6°
(1)
(2)
(3)
(4)
Таблица (A)
006363
1. Внутренний
угол
2. Наружный угол
1. Внутренний
угол
2. Наружный угол
1. Поясок 52/38 ﾟ
2. Поясок 45 ﾟ
3. Погонаж 45 ﾟ с
закругленным
углублением
