Инструкция по эксплуатации Makita LS1216FL
Страница 23
23
См. максимальную ширину резания для данного
инструмента в разделе СПЕЦИФИКАЦИИ, подпункт
"Специальная максимальная ширина резания"

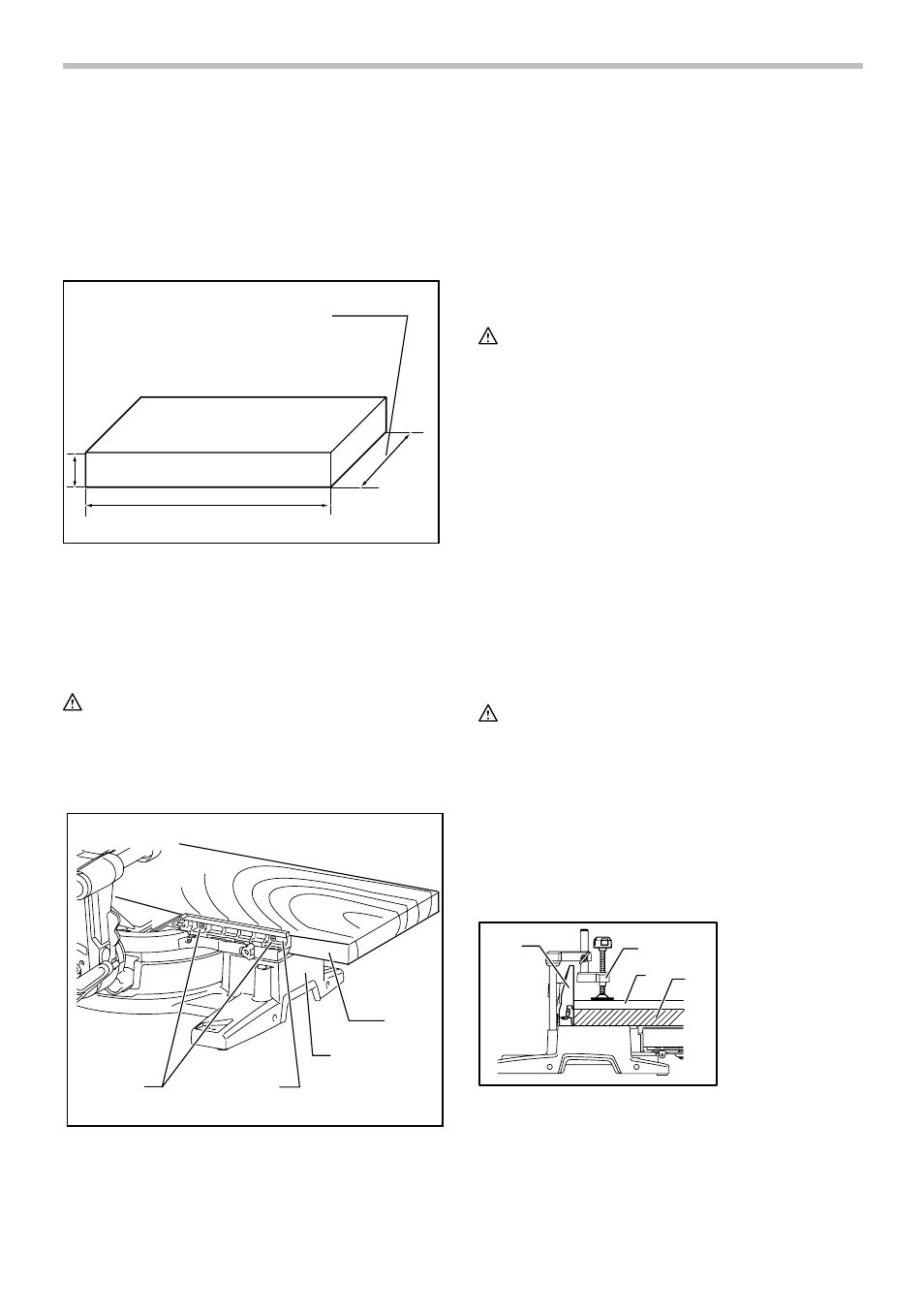

(1) Установите на инструменте угол резания
от 0° до 45° и заблокируйте поворотное
основание. (См. раздел "Регулировка угла
резания".)
38 мм (1-1/2")
Более 760 мм (30")
Угол резки 0°: Более 450 мм (17-3/4")
Угол резки 45°: Более 325 мм (12-3/4")
010565
(2) Снимите на время правое и левое верхние
ограждения и отложите в сторону
(3) Отрежьте
платформу
по
размерам,
указанным на рисунке вверху, с помощью
плоского материала (такого как дерево,
фанера или ДСП) толщиной 38 мм.
ПРЕДУПРЕЖДЕНИ:
•
Обязательно используйте плоский материал
в качестве платформы. Неровный материал
может сдвинуться во время резания, что может
привести к отдаче и тяжелым травмам.
1
2
3
4
010357
Примечание:
•
Максимальная высота резания уменьшится на
толщину платформы.
(4) Установите платформу на инструмент так,
чтобы она равномерно выступала с
каждой стороны основания инструмента.
Закрепите платформу на инструменте с
помощью 6-мм шурупов, вставив их в
четыре отверстия нижних ограждений.
ПРЕДУПРЕЖДЕНИ:
•
Убедитесь, что платформа лежит ровно на
основании
инструмента
и
надежно
прикреплена к нижним ограждениям через
четыре отверстия под шурупы. Ненадежное
закрепление платформы может привести к ее
смещению и возникновению отдачи, что может
стать причиной тяжелой травмы.
•
Обеспечьте
надежную
установку
инструмента
на
устойчивой
ровной
поверхности. Несоблюдение этого требования
может привести к потере устойчивости
инструмента, потере контроля над ним и/или
падению инструмента, что может стать
причиной тяжелой травмы.
(5) Установите на инструмент оба снятые
ограждения.
ПРЕДУПРЕЖДЕНИ:
•
Не используйте инструмент без верхних
ограждений.
Верхние
ограждения
обеспечивают
надлежащую
опору,
необходимую при резании детали.
Если деталь не имеет достаточной опоры, она
может
сместиться
и
вызвать
отдачу
инструмента, потерю контроля над ним и
привести к тяжелым травмам.
1
2
3
4
010356
(6) Поместите
деталь
на
платформу,
прикрепленную к инструменту.
(7) Закрепите деталь, плотно прижав ее к
верхним ограждениям тисками.
(8) Медленно разрежьте деталь согласно
указаниям в разделе "Толкающее резание
1. Верхнее
ограждение
2. Вертикальные
тиски
3. Обрабатываемая
деталь
4. Платформа
1. Винты (два с каждой стороны)
2. Нижнее ограждение
3. Основание
4. Платформа
