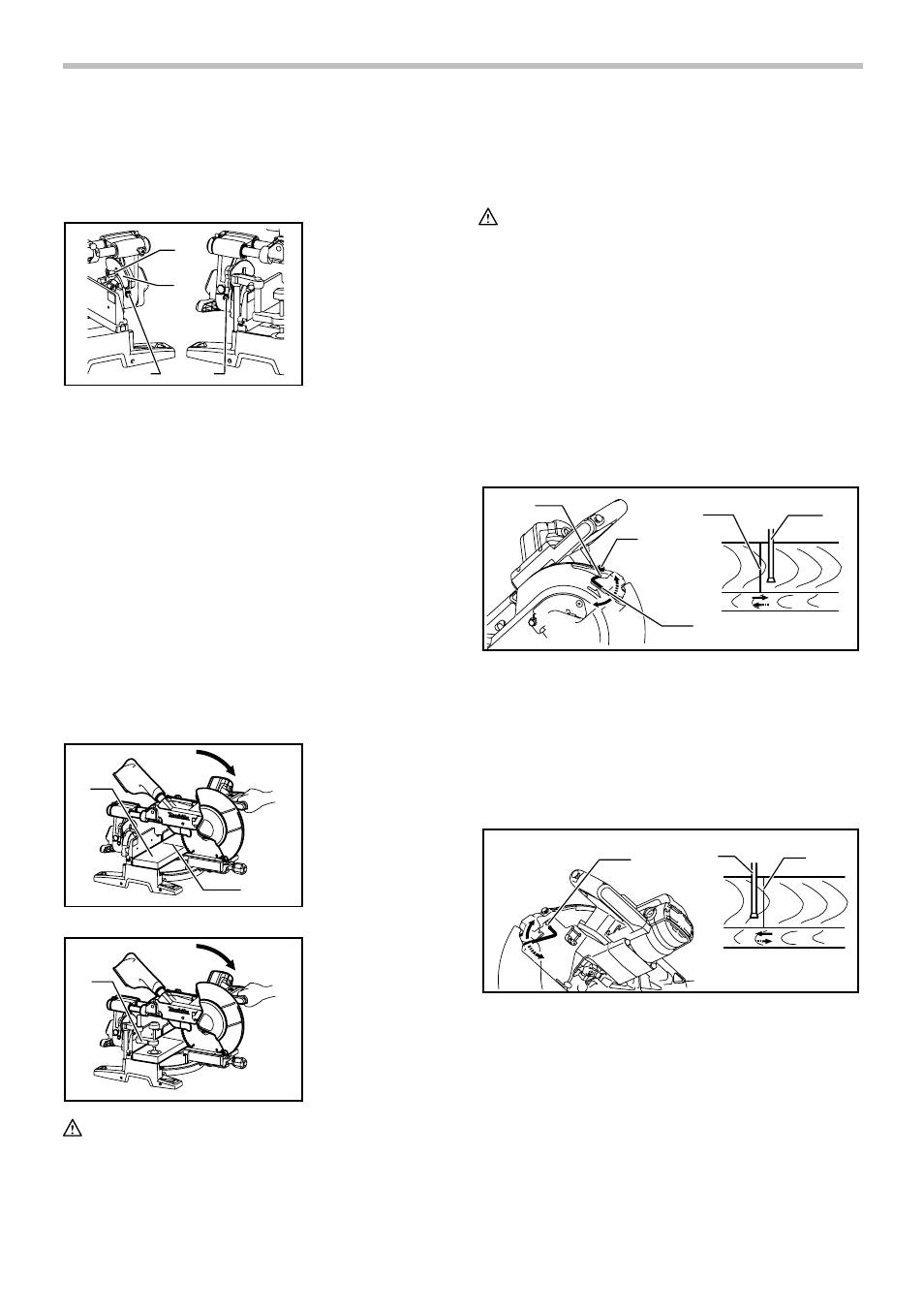

26
винты крепления указателей и
отрегулируйте их так, чтобы они указывали
на 0°.
(2) Угол скоса в 45°
1
2
3 4
009608
Выполняйте настройку угла фаски 45°
только после настройки угла фаски 0°. Для
того чтобы настроить угол фаски 45°,
ослабьте рычаг и полностью наклоните
режущий диск влево. Убедитесь в том, что
указатель
на держателе рычага
установлен на 45° шкалы снятия фаски,
расположенной на рычаге. Если указатель
не совпадает с меткой 45°, поверните
регулировочный болт левого угла фаски
45° на рычаге так, чтобы указатель совпал
с меткой 45°.
Для регулировки правого угла фаски 45°
выполните ту же процедуру.
Настройка положения лазерного луча
Только для моделей LS1216L и LS1216FL
1
2
009526
1
009527
ПРЕДУПРЕЖДЕНИ:
•
Для настройки положения лазерного луча
инструмент должен быть включен в розетку,
поэтому необходимо соблюдать особую
осторожность, чтобы не включить
инструмент. Случайное включение
инструмента может привести к тяжелым
травмам.
ПРЕДУПРЕЖДЕНИ:
•
Запрещается смотреть непосредственно в
источник
лазерного луча. Воздействие
лазерного излучения может вызвать серьезное
повреждение глаз.
•
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Не смотрите на луч лазера.
УВЕДОМЛЕНИЕ:
•
Удары по инструменту могут изменить
направление лазерного луча, повредить лазер и
сократить срок его службы.
Регулировка положения лазерного луча для
левой стороны диска.
1
2
3
4
5
009514
Регулировка положения лазерного луча для
правой стороны диска.
1 2 3
009515
При выполнении обоих регулировок проделайте
следующее.
1. Убедитесь, что штекер инструмента вынут из
розетки электропитания.
2. Проведите линию резки на обрабатываемой
детали и поместите ее на поворотное
основание. На данном этапе не закрепляйте
обрабатываемую деталь в тисках или
1. Регулировочный винт
2. Пильное лезвие
3. Лазерная линия
1. Закрутите, чтобы изменить диапазон смещения
регулировочного винта
2. Регулировочный винт
3. Шестигранный ключ
4. Лазерная линия
5. Пильное лезвие
1. Вертикальные
тиски
1. Обрабатываемая
деталь
2. Лазерная
линия
1. Указатель
2. Пластина со
шкалой
3. Болт регулировки
угла скоса влево
на 45
ﾟ
4. Болт регулировки
угла скоса вправо
на 45
ﾟ
