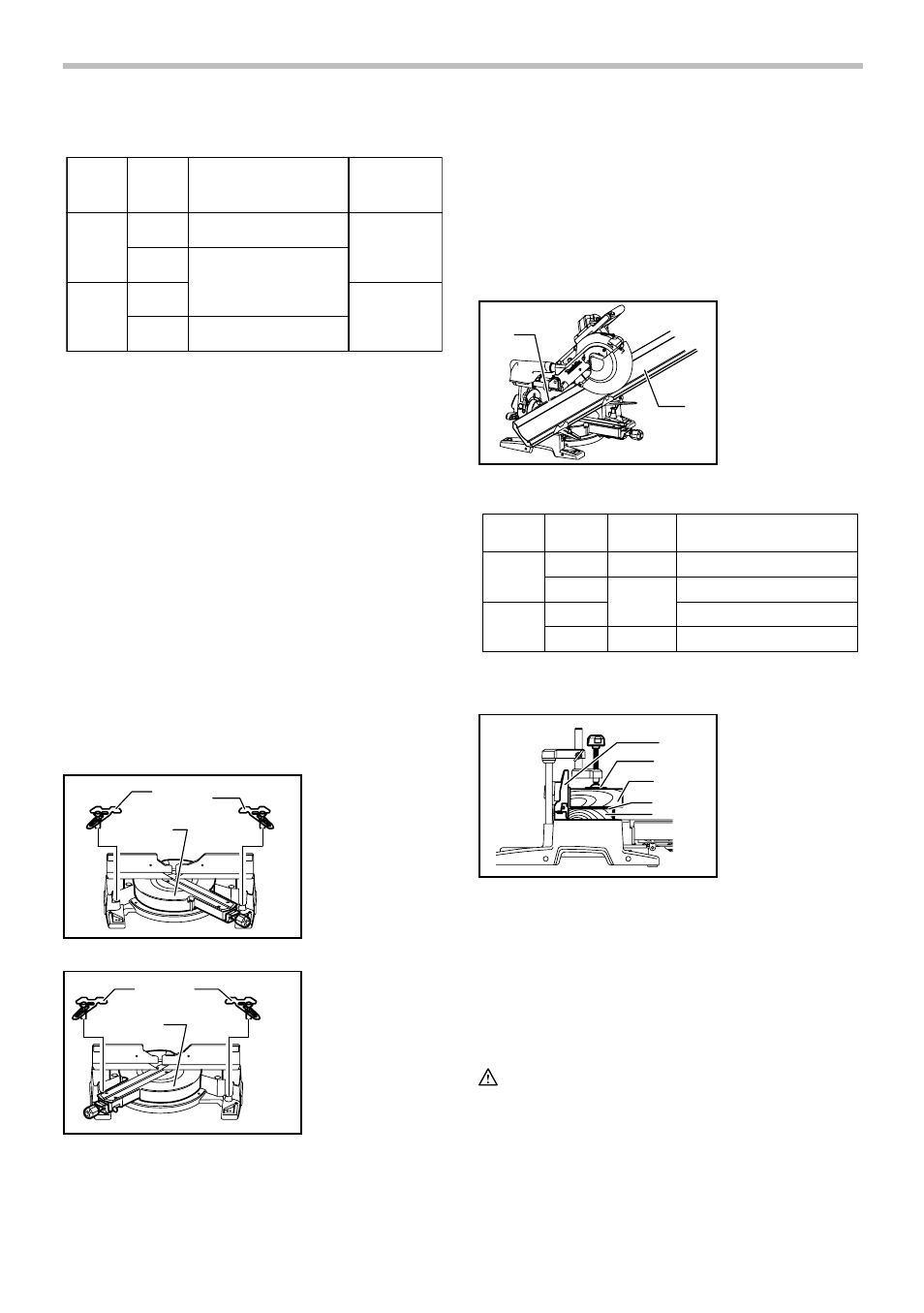

21
Положение
пояска на
Рис. A
Край пояска у ограждения
направляющей
(1)
Для наружного
угла
Для внутреннего
угла
Готовая деталь
(2)
(3)
(4)
Таблица (B)
Готовая деталь будет
находиться с левой
стороны от ножа.
Готовая деталь будет
находиться с правой
стороны от ножа.
Край, касающийся стены, должен находиться
рядом с ограждением направляющей.
Край, касающийся стены, должен находиться
рядом с ограждением направляющей.
Край, касающийся потолка, должен
находиться рядом с ограждением
направляющей.
006364
Пример:
В случае отрезания пояска типа 52/38° для
положения (1) на Рис. A:
•
Наклоните и зафиксируйте угол
фаски 33,9° ПРАВЫЙ.
•
Отрегулируйте и зафиксируйте угол
отрезки 31,6° ПРАВЫЙ.
•
Положите поясок широкой стороной
(обратной) на поворотное основание
так,
чтобы КРАЙ,
КОНТАКТИРУЮЩИЙ СО СТЕНОЙ,
был
прижат к ограждению
направляющей на пиле.
•
После обрезки готовая деталь будет с
ПРАВОЙ стороны от диска пилы.
Ограничители пояска (дополнительные
аксессуары) облегчают отрезание поясков без
наклона диска пилы. Устанавливайте их на
основание как показано на рисунках.
1
2
3
009521
1 2
3
009522
Рис. B: Правый угол отрезки 45°
Рис. C: Левый угол отрезки 45°
Расположите
поясок так, чтобы КРАЙ,
КОНТАКТИРУЮЩИЙ СО СТЕНОЙ, упирался в
ограждение
направляющей, а КРАЙ,
КОНТАКТИРУЮЩИЙ С ПОТОЛКОМ - в
ограничители, как показано на рисунке.
Отрегулируйте
положение ограничителей
пояска в соответствии с его размером. Затяните
винты крепления ограничителей пояска. О
настройке угла отрезки см. в таблице (C).
1
2
009520
Положение
на Рис. А
Угол резки Готовая деталь
(1) Правый 45° Сохранять правую сторону ножа
(2) Сохранять левую сторону ножа
(3) Сохранять правую сторону ножа
(4) Правый 45° Сохранять левую сторону ножа
Левый 45°
Для внутреннего
угла
Для наружного
угла
Таблица (C)
006365
7. Резка алюминиевого профиля
1
2
3
4
5
009523
При креплении алюминиевого профиля,
используйте распорные блоки или детали
металлолома, как показано на рисунке, чтобы
предотвратить деформацию алюминия. При
резке алюминиевого профиля используйте
смазочное
вещество для резки, чтобы
предотвратить накопление алюминиевого
материала на диске.
ПРЕДУПРЕЖДЕНИ:
•
Никогда не пытайтесь распиливать толстые
алюминиевые
пластины или круглые
детали из алюминия. Толстые или круглые
алюминиевые детали трудно закрепить, во
время резания они могут сорваться, вызвать
потерю контроля над инструментом и причинить
1. Направляющая
линейка
2. Тиски
3. Распорный блок
4. Алюминиевый
профиль
5. Распорный блок
1. Направляющая
линейка
2. Поясок
1. Ограничитель
пояска Л
2. Ограничитель
пояска П
3. Поворотное
основание
1. Ограничитель
пояска Л
(дополнительный
аксессуар)
2. Ограничитель
пояска П
(дополнительный
аксессуар)
3. Поворотное
основание
