Инструкция по эксплуатации Makita LS1216FL
Страница 27
27
подобном крепежном устройстве.
3.
Опустите диск, опустив рукоятку, и просто
убедитесь, что линия резки совпадает с
положением пильного диска. (Определитесь с
положением резки на линии резки.)
4.
После определения правильного положения
лазерного луча относительно диска верните
рукоятку в исходное положение. Закрепите
деталь вертикальными тисками, не смещая ее
от проверенного положения.
5.
Включите
штекер
инструмента
в
сеть
электропитания и включите переключатель
лазера.
6.
Отрегулируйте лазерную линию следующим
образом.
Для того чтобы изменить положение лазерной линии
в пределах диапазона перемещения, измените
положение регулировочного винта лазера, повернув
два винта шестигранным ключом. (Диапазон
перемещения линии лазера настраивается на заводе
в пределах 1 мм от боковой поверхности режущего
диска.)
Для перемещения диапазона смещения лазерной
линии подальше от боковой поверхности диска,
ослабьте регулировочный винт и поверните два
винта против часовой стрелки. Чтобы переместить
его ближе к боковой поверхности диска, ослабьте
регулировочный диск и поверните эти два винта по
часовой стрелке.
См.
раздел
"Действие
лазерной
линии"
и
отрегулируйте регулировочный винт так, чтобы линия
резки на обрабатываемой детали была совмещена с
лазерной линией.
Примечание:
•
Регулярно проверяйте точность положения
лазерной линии.
•
В случае любых неисправностей лазерного
блока
отремонтируйте
инструмент
в
официальном сервисном центре Makita.

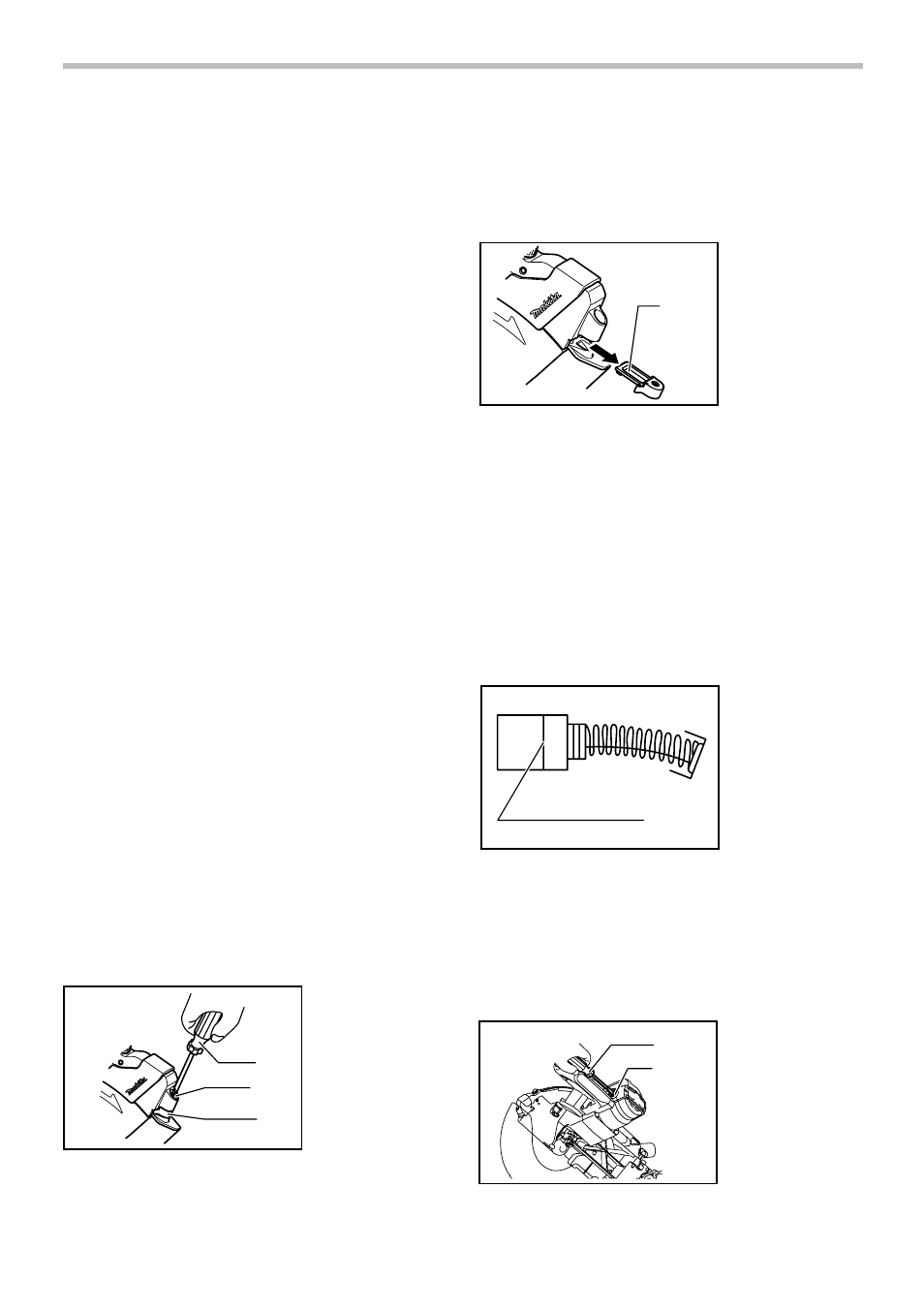

Очистка линзы лазера
Только для моделей LS1216L и LS1216FL
1
2
3
009609
Если линза лазерной лампы загрязнится, или если к
ней прилипнет столько опилок, что лазерная линия
будет уже не видна, выньте шнур пилы из розетки
электропитания, выньте линзу лазерной лампы и
осторожно очистите ее влажной, мягкой тканью. Не
пользуйтесь растворителями или какими-либо
очистителями на основе керосина для очистки линзы.
1
009610
Чтобы снять линзу лазерной лампы, снимите
пильный диск, перед тем, как снять линзу, в
соответствии с инструкциями раздела "Установка или
снятие пильного диска".
Ослабьте, но не вынимайте винты крепления линзы с
помощью отвертки.
Вытяните линзу, как показано на рисунке.
Примечание:
•
Если линза не выходит, еще больше ослабьте
винты и вытяните линзу, не вынимая винт.
Замена угольных щеток
1
001145
Регулярно вынимайте и проверяйте угольные щетки.
Заменяйте
их,
если
они
изношены
до
ограничительной отметки. Содержите угольные
щетки в чистоте и в свободном для скольжения в
держателях положении. При замене необходимо
менять
обе
угольные
щетки
одновременно.
Используйте только одинаковые угольные щетки.
1
2
009516
1. Отвертка
2. Колпачок
держателя
щетки
1. Ограничительная
метка
1. Линза
лазерной
лампы
1. Отвертка
2. Винт (только
одна деталь)
3. Линза лазерной
лампы
