14
1
2
3
4
009497

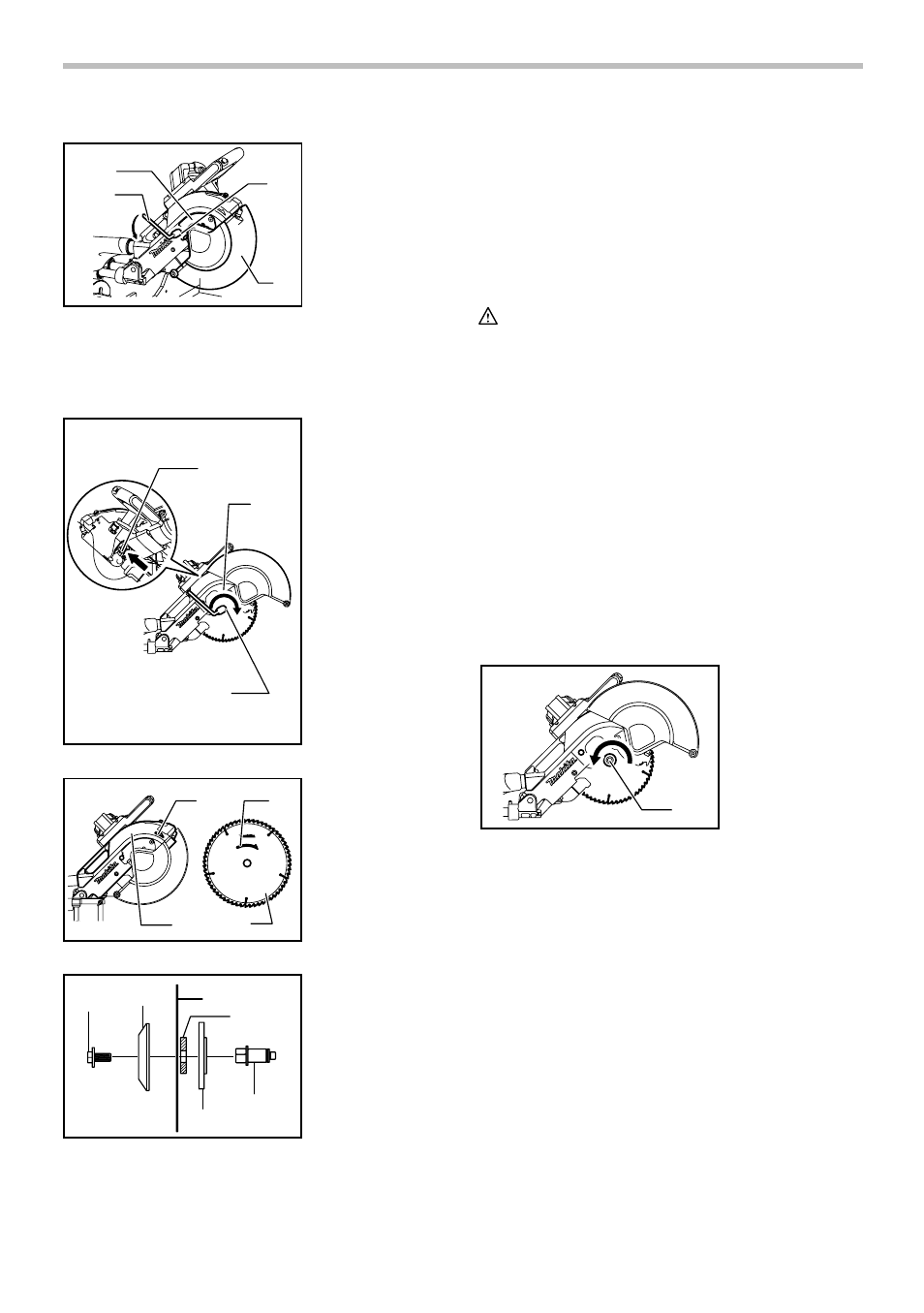

Для снятия диска, с помощью торцового ключа
ослабьте шестигранный болт крепления центральной
крышки, повернув его против часовой стрелки.
Поднимите кожух диска и центральную крышку.
1
2
3
009498
1 2
3 4
009500
1 2 3
4
5
6
009925
Нажмите на замок вала, чтобы заблокировать
шпиндель, и ослабьте шестигранный болт, повернув
его по часовой стрелке с помощью торцового ключа.
Затем выньте шестигранный болт, внешний фланец и
диск.
Примечание:
•
В случае снятия внутреннего фланца
обязательно устанавливайте его на шпиндель
выступом от шпинделя. Если фланец
установить неправильно, он будет задевать
инструмент.
ПРЕДУПРЕЖДЕНИ:
•
Перед установкой дисковой пилы на
шпиндель всегда проверяйте, что между
внутренним
и внешним фланцами
установлено кольцо с соответствующим
отверстием для той пилы, которую вы
собираетесь использовать. Использование
неправильного кольца с отверстием может
привести к неправильной установке диска, что
вызовет его перемещение и сильную вибрацию,
которая может стать причиной потери контроля
над инструментом во время работы и
причинения тяжелых травм.
При установке осторожно установите дисковую пилу
на шпиндель так, чтобы стрелка на поверхности пилы
совпадала с направлением стрелки на корпусе
дисковой пилы.
1
009524
Установите внешний фланец и болт с шестигранной
головкой, а затем хорошо затяните болт (с левой
резьбой), поворачивая его против часовой стрелки
при
помощи торцевого гаечного ключа,
одновременно нажимая стопор вала.
Установите
ограждение режущего диска и
центральную крышку в первоначальное положение.
Затем затяните болт с шестигранной головкой,
повернув
его по часовой стрелке, чтобы
зафиксировать центральную крышку. Отпустите
ручку из верхнего положения, потянув стопорный
штифт. Опустите ручку так, чтобы ограждение
режущего диска перемещалось свободно. Перед
началом работы убедитесь в том, что стопор вала
расфиксировал шпиндель.
1. Болт с
шестигранной
головкой
1. Болт с
шестигранной
головкой
2. Наружный фланец
3. Пильное лезвие
4. Внутренний
фланец
5. Шпиндель
6. Кольцо
1. Стрелка
2. Стрелка
3. Футляр для
полотна
4. Пильное лезвие
1. Замок вала
2. Футляр для
полотна
3. Болт с
шестигранной
головкой
1. Центральная
крышка
2. Торцовый ключ
3. Болт с
шестигранной
головкой
4. Ограждение
полотна
