25

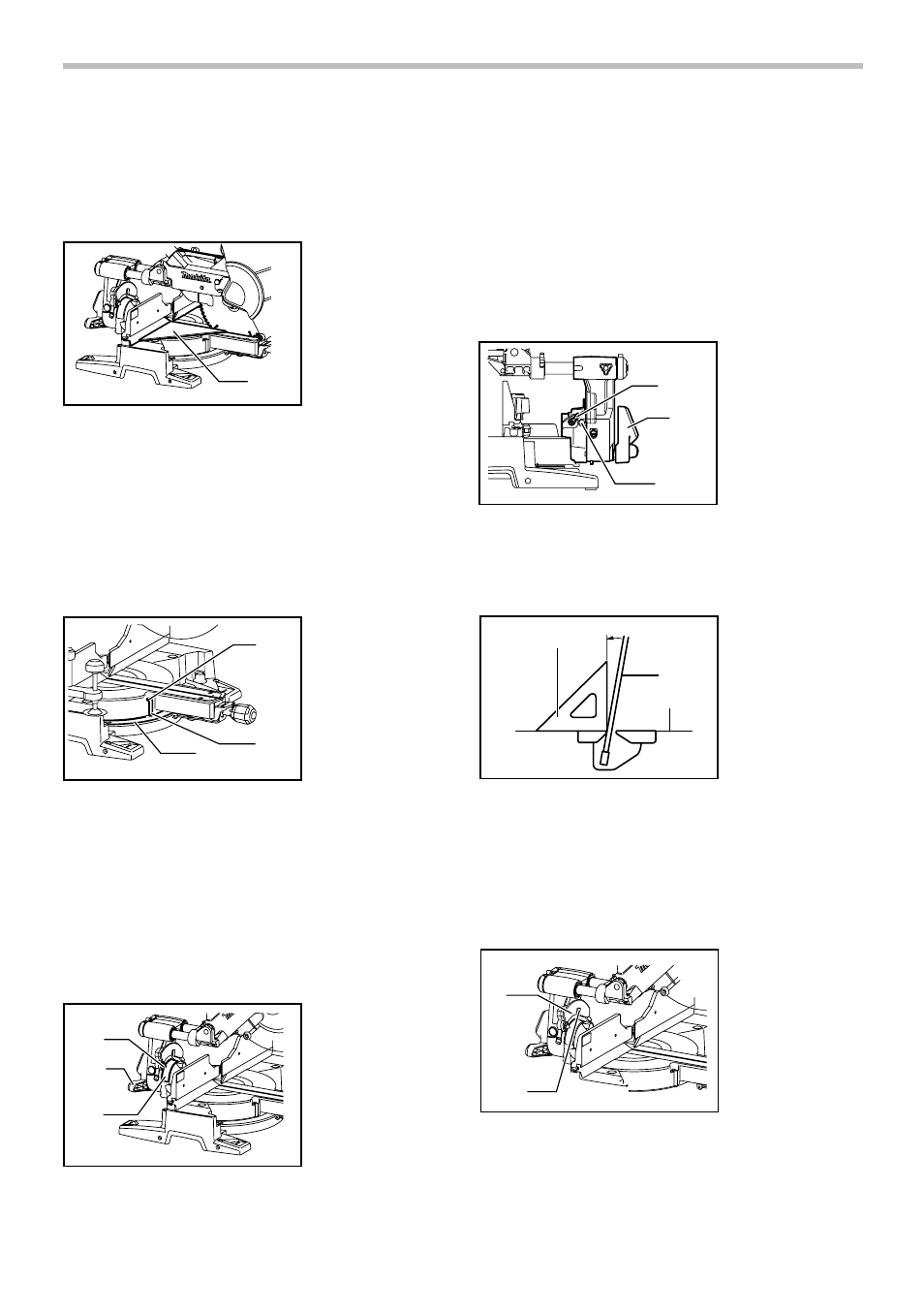

основание у отметки угла отрезки 0°. (Если
указатель не показывает на 0°, оставьте как
есть.) Торцовым ключом ослабьте болты с
головкой
под внутренний шестигранник,
крепящие ограждение направляющей.
1
009509
Полностью опустите ручку и нажмите на
стопорный штифт, чтобы зафиксировать ее в
опущенном
положении. При помощи
треугольника, плотничного угольника и т. д.
выровняйте
сторону дисковой пилы с
поверхность ограждения направляющей. Затем
хорошо
затяните шестигранные болты
ограждения направляющей, начиная с правой
стороны.
1
2
3
009525
Убедитесь, что стрелка указывает на 0° на
шкале угла резки. Если стрелка не указывает на
0°, ослабьте винт крепления стрелки и
отрегулируйте стрелку, чтобы она указывала на
0°.
2. Угол скоса
Сдвиньте рычаг с защелкой вперед до упора, чтобы
освободить упоры-ограничители.
(1) Угол скоса в 0°
1
2
3
009512
Сдвиньте каретку к ограждению
направляющей и затяните стопорный винт
по часовой стрелке, затем потяните
стопорный рычаг к передней части пилы,
чтобы зафиксировать каретку. Полностью
опустите ручку и нажмите на стопорный
штифт, чтобы зафиксировать ее в
опущенном положении. Ослабьте рычаг,
расположенный
на задней части
инструмента.
1
2
3
009511
Поверните шестигранный болт с правой
стороны держателя рычага на два-три
оборота против часовой стрелки, чтобы
наклонить диск пилы вправо.
1
2
3
001819
Осторожно выровняйте сторону режущего
диска с верхней поверхностью поворотной
базы
при помощи треугольника,
плотничного угольника и т. д., поворачивая
шестигранный болт с правой стороны
держателя рычага по часовой стрелке.
Затем надежно затяните рычаг.
1
2
009490
Убедитесь в том, что указатели на
держателе рычага установлены на 0°
шкалы фаски, расположенной на рычаге.
Если они не показывают на 0°, ослабьте
1. Пластина
линейки угла
скоса
2. Указатель
1. Треугольная
линейка
2. Пильное
лезвие
3. Верхняя
поверхность
поворотного
стола
1. Болт
регулировки
угла 0
ﾟ
2. Рычаг
3. Рычаг с
предохранительной
защелкой
1. Указатель
2. Рычаг
3. Пластина
линейки угла
скоса
1. Винт
2. Указатель
3. Шкала угла
резки
1. Треугольная
линейка
