ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ

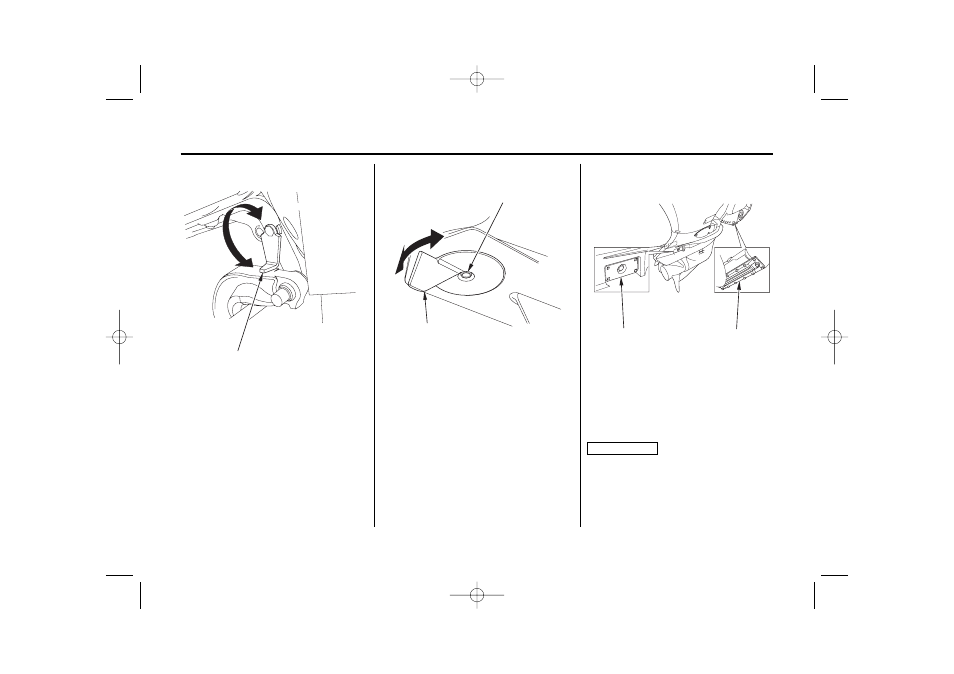

Рычаг фиксатора мотора
в поднятом положении
Этот рычаг используется для подъёма
двигателя и его фиксации в этом положе
нии во время причаливания или якорной
стоянки в течение продолжительного вре
мени.
Поднимите двигатель на сколько можно и
передвиньте рычаг в положение фикса
ции.
Триммер
Если на максимальной скорости рулевое
колесо или румпель тянет в сторону, отре
гулируйте положение триммера, так чтобы
лодка шла прямым курсом.
Отпустите крепежный болт и поверните пе
ро триммера влево или вправо, чтобы из
бавиться от увода.
Анод
Перо триммера выполняет роль разруша
ющегося анода, который защищает под
весной мотор от коррозии.
Запрещается окрашивать перо трим
мера. Слой краски снизит эффектив
ность анода противокоррозионной за
щиты, что приведет к окислению и кор
розионным повреждениям деталей
подвесного мотора.
ЗАКРЫТЬ ЗАМОК
ОСВОБОДИТЬ
РЫЧАГ ФИКСАЦИИ МОТОРА
В ПОДНЯТОМ ПОЛОЖЕНИИ
КРЕПЕЖНЫЙ БОЛТ
ТРИММЕР
АНОД
(на каждой стороне)
АНОД
(транцевый кронштейн)
ВНИМАНИЕ
