ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ
Рычаг дистанционного управления пред
назначен для переключения муфты ревер
са (передний и задний ход, нейтраль) и уп
равления частотой вращения вала двига
теля.
При перемещении рычага в положение ПЕ
РЕДНИЙ ХОД (примерно на угол 30 граду
сов вперед от нейтрального положения)
включается передача переднего хода.
НЕЙТРАЛЬ
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД:
При перемещении рычага в положение
ЗАДНИЙ ХОД (примерно на угол 30 граду
сов назад от нейтрального положения)
включается передача заднего хода. При
дальнейшем перемещении рычага в том
же направлении происходит увеличение
степени открытия дроссельной заслонки и
увеличение скорости движения лодки зад
ним ходом.

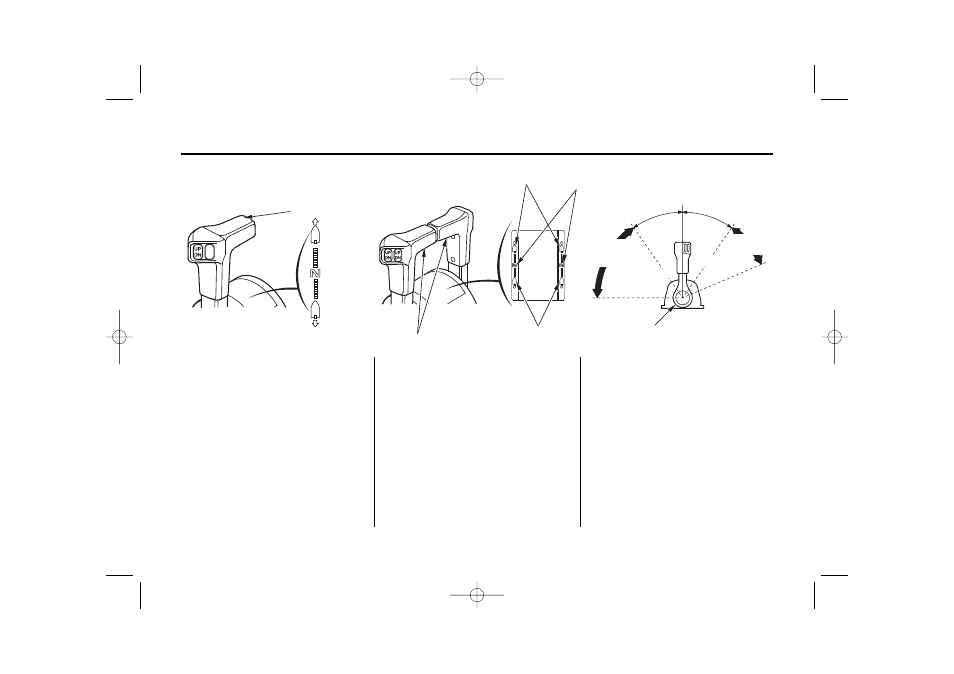

Рычаг дистанционного управления (модификация R3)
(ОДНОМОТОРНОЕ СУДНО)
(ДЛЯ ДВУХМОТОРНОГО СУДНА)
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПЕРЕДНИЙ ХОД
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
ЗАДНИЙ ХОД
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
ПЕРЕДНИЙ ХОД
35°
35°
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ПЕРЕКЛЮ
ЧЕНИЕ
МУФТЫ
РЕВЕРСА
ПЕРЕКЛЮ
ЧЕНИЕ
МУФТЫ
РЕВЕРСА
МИНИМАЛЬНОЕ
МИНИМАЛЬНОЕ
