4. ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ
Рычаг дистанционного управления пред
назначен для переключения муфты ревер
са (передний и задний ход, нейтраль) и уп
равления частотой вращения вала двига
теля. Для того чтобы вывести рычаг дис
танционного управления из нейтрального
положения необходимо нажать на клавишу
фиксатора.
ПЕРЕДНИЙ ХОД:
При перемещении рычага в положение ПЕ
РЕДНИЙ ХОД (примерно на угол 30 граду
сов вперед от нейтрального положения)
включается передача переднего хода.
НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД:
При перемещении рычага в положение
ЗАДНИЙ ХОД (примерно на угол 30 граду
сов назад от нейтрального положения)
включается передача заднего хода. При
дальнейшем перемещении рычага в том
же направлении происходит увеличение
степени открытия дроссельной заслонки и
увеличение скорости движения лодки зад
ним ходом.

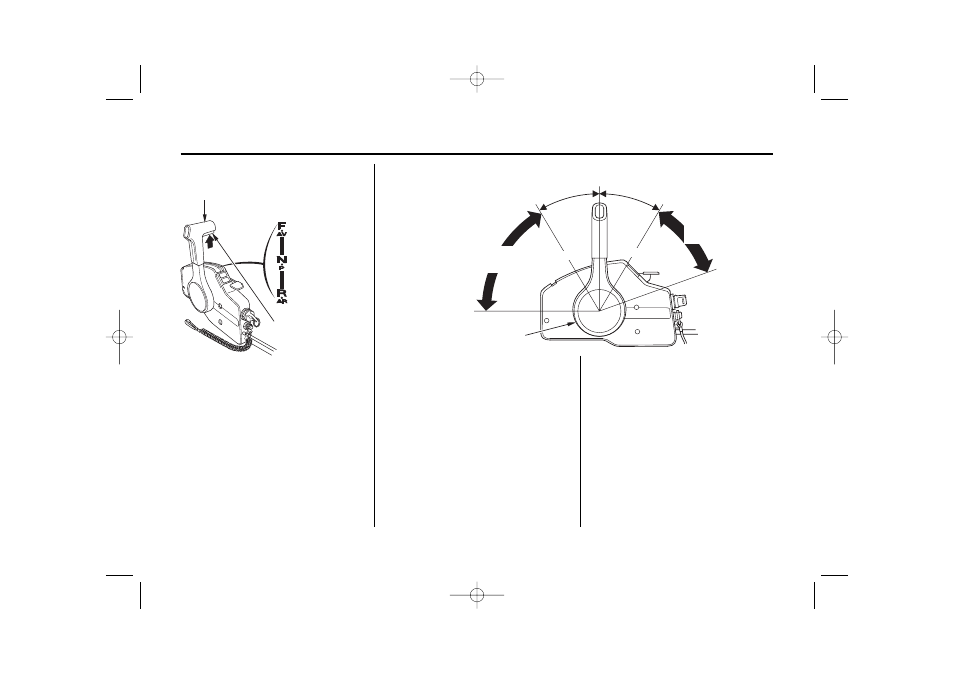

Рычаг дистанционного управления
(модификация R1)
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПЕРЕДНИЙ ХОД
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ МУФТЫ
РЕВЕРСА/РУЧКА ГАЗА
МАКСИМАЛЬНОЕ
МАКСИМАЛЬНОЕ
МИНИМАЛЬНОЕ
МИНИМАЛЬНОЕ
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
ПЕРЕДНИЙ ХОД
ПЕРЕКЛЮ
ЧЕНИЕ
МУФТЫ
РЕВЕРСА
ПЕРЕКЛЮ
ЧЕНИЕ
МУФТЫ
РЕВЕРСА
30°
30°
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ОТКРЫТИЕ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
КНОПКА
ФИКСАТОРА РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
