Сервопривод регулировки накло
на/подъема из воды
Нажмите на выключатель сервопривода,
чтобы придать подвесному мотору нужное
положение над водой в диапазоне от 16°
до 68°.
С помощью сервопривода судоводитель
может придать подвесному мотору нуж
ный угол подъёма для перемещения по
мелководью, для причаливания к пляжу
или швартовки, для спуска судна с трейле
ра.
Подъём моторов на двухмоторном судне
должен происходить одновременно.
Указатель наклона мотора
(дополнительное оборудование)
Указатель работает в диапазоне от —4° до
16°, показывая угол наклона подвесного
мотора. Указатель наклона нужен при ис
пользовании сервопривода для регулиров
ки наклона с целью получения наилучших
ходовых качеств лодки.
Регулировка наклона мотора в диапазоне
от —4° до 16° возможна при установке
подвесного мотора на судно с углом
наклона 12°.
Выключатель сервопривода подъёма
(на колонке двигателя)
Выключатель сервопривода, расположен
ный сбоку на корпусе подвесного мотора,
облегчает подъем мотора из воды для бук
сировки лодки или для осмотра и обслу
живания подвесного мотора. Этим выклю
чателем разрешается пользоваться толь
ко на неподвижной лодке и при неработа
ющем двигателе.

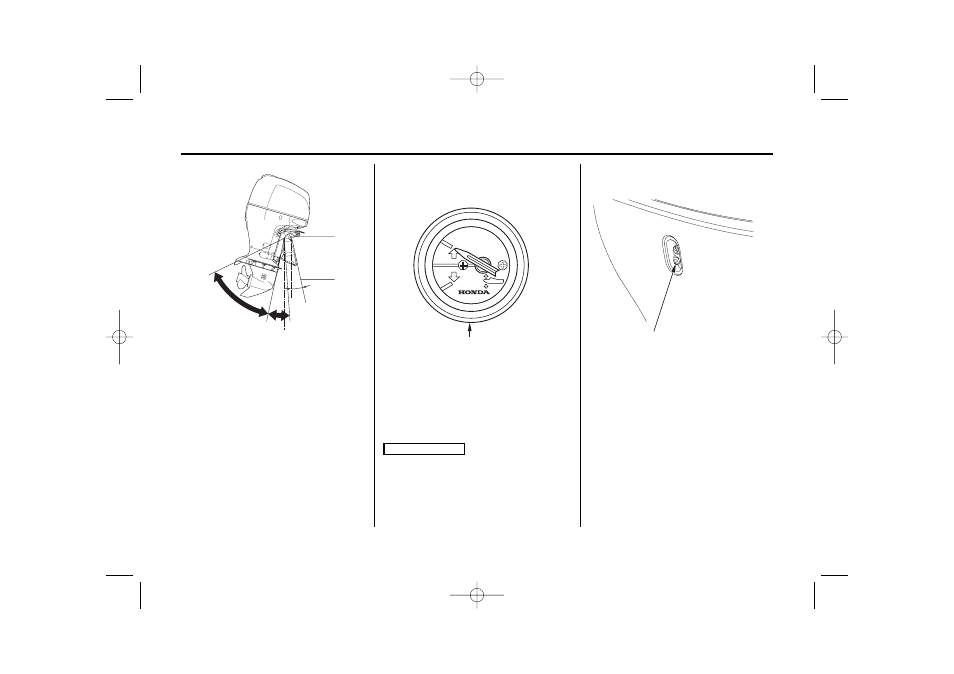

(ВЕРТИКАЛЬ)
УКАЗАТЕЛЬ УГЛА НАКЛОНА
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
ПОДЪЕМА ИЗ ВОДЫ
УГОЛ НАКЛОНА
УГОЛ ПОДЪЕМА
16°
12°
0°
– 4°
ПРИМЕЧАНИЕ
